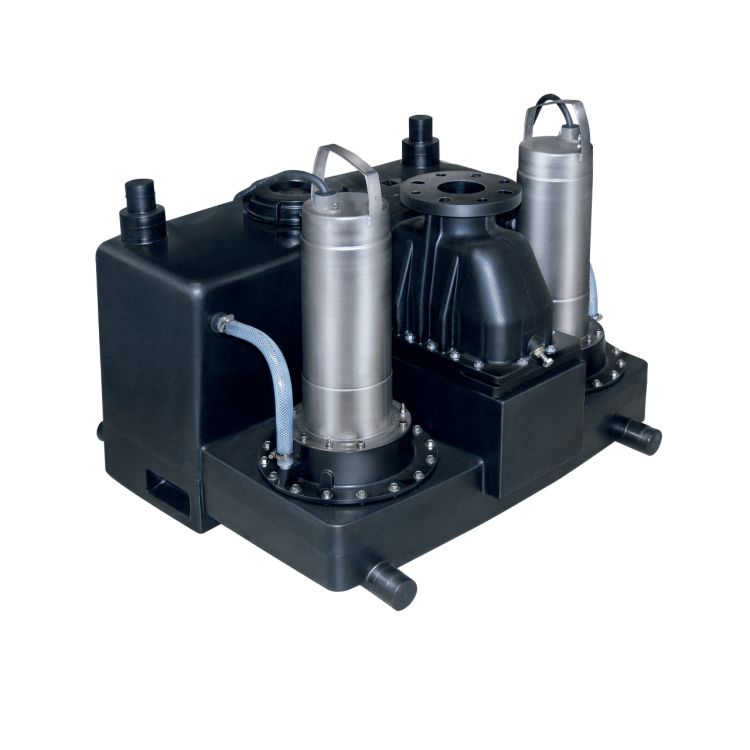

Напорная установка для отвода сточных вод Wilo REXALIFT FIT L1-10/EAD1-2-T0018-540-P/MS

Готовая к подсоединению, полностью затапливаемая автоматическая напорная установка для отвода сточных вод в виде двухнасосной установки с автоматическим переходом с резервного режима на режим пиковой нагрузки. Электродвигатель насоса с сухим ротором в трехфазном исполнении с корпусом из нержавеющей стали и датчиком контроля температуры обмотки электродвигателя. Газо- и водонепроницаемый сборный резервуар из пластмассы с наклонным дном для предотвращения образования отложений и гарантии надежной эксплуатации, подводящими патрубками на выбор и системой контроля уровня с поплавковым рычажным выключателем. Центральное подсоединение к напорному патрубку со встроенным разветвленным трубопроводом, обратным клапаном и устройством для подрыва клапана. Прибор управления с микропроцессорным управлением с

• светодиодными индикаторами для индикации рабочего состояния и сообщений о неисправности;
• Регулируемое время задержки выключения
• встроенной и энергонезависимой аварийной сигнализацией;
• 1 беспотенциальным контактом для подсоединения обобщенной сигнализации неисправности (SSM).

Комплект поставки:

• Готовая к подсоединению напорная установка для отвода сточных вод с прибором управления и штекером
• 1 уплотнение для приточного трубопровода DN 100
• 1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100
• 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм
• 1 манжета для подсоединения для вентиляции DN 70
• 1 фланцевый переходник DN 80/100 с плоским уплотнением, манжетой и крепежным материалом для подсоединения к напорному патрубку DN 100
• Аккумулятор 9 В
• 8 шумопоглощающих полоски для бесшумной установки
• Крепежный материал

Описание серии

Тип Напорная установка для отвода сточных вод в качестве одно- или двухнасосной установки

Применение Перекачивание сточных вод с фекалиями (согласно DIN EN 12050-1), которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).

Обозначение Например: Wilo-RexaLift L1-22/T-540-S3/ACx RexaLift Напорная установка для отвода сточных вод FIT Серия L Типоразмер 1 Количество установленных насосов 22 Максимальный напор [м] T Исполнение подключения к сети: M = 1~T = 3~ 5 Частота (5 = 50 Гц, 6 = 60 Гц) 40 Обозначение напряжения S3 Режим работы установки: S3 = повторно-кратковременный режим S1 = повторно-кратковременный и непрерывный режим A Исполнение прибора управления: A = стандартный прибор управления B = прибор управления Comfort C Режим работы установки: B = без обратного клапана C = вместе с обратным клапаном x Прочие исполнения: без = свободный Y = на заказ

Особенности/преимущества продукции Небольшой вес установки для легкого монтажа Встроенный обратный клапан Гибкость благодаря свободному выбору места подсоединения приточного трубопровода Надежность эксплуатации, благодаря встроенной тепловой защите электродвигателя и независимой от сети аварийной сигнализацией обобщенной неисправности (SSM) и затопленияпереполнении резервуара

Материалы Корпус электродвигателя: нержавеющая сталь 1.4301 (AISI 304) Корпус гидравлической системы: синтетический материал PE/PUR Рабочее колесо: синтетический материал полиуретан Резервуар: синтетический материал полиэтилен

Технические характеристики Электроподключение к сети: 3~400 В, 50 Гц Потребляемая мощность P 1: 2,3 … 3,9 кВт Длина кабеля от установки к прибору управления/штекеру: 4/1,5 м Режим работы: S3-10% 120 с Температура перекачиваемой жидкости: от 3 до 40 °C, кратковременно: 60 °C макс. в течение 3 минут температура окружающей среды 3 °C … 40 °C Объем резервуара (брутто): Однонасосная установка: 115 л Двухнасосная установка: 140 л Объем включения: Однонасосная установка: 35 л Двухнасосная установка: 50 л Подсоединение к напорному патрубку: DN 80 Подключения к приточному трубопроводу: DN 50/DN 100/DN 150 Подсоединение для вентиляции: DN 70 Свободный проход для сферических частиц: 40 мм Мин. высота подсоединения приточного трубопровода (монтажный уровень до середины приточного отверстия): 180 мм Класс защиты установки водоотведения: IP67 Класс защиты прибора управления: IP54

Оснащение/функции Полностью затапливаемая установка для отвода сточных вод (готовность к подключению), вкл. прибор управления и следующими компонентами: Датчик контроля температуры обмотки электродвигателя Беспотенциальный контакт для обобщенной сигнализации неисправности (SSM) и сигнализации о переполнении резервуара Энергонезависимая аварийная сигнализация Контроль уровня при помощи поплавкового выключателя Отсоединяемый кабель насоса Обратный клапан Уплотнение для приточного трубопровода Кольцевая ножовка для приточного отверстия Шланговое соединение для вентиляции Шланговое соединение для ручного мембранного насоса Комплект для подсоединения напорного трубопровода Крепежный материал Шумоизолирующий материал

Описание/конструкция Готовая к подсоединению и полностью затапливаемая напорная установка для отвода сточных вод (высота затопления: 2 м вод. ст., время погружения: 7 дней) с газо- и водонепроницаемым накопительным резервуаром и защитой от противодавления. RexaLift FIT L1: Однонасосная установка с трехфазным электродвигателем, прибором управления для автоматического режима работы, со штекером CEE, беспотенциальным контактом для обобщенной сигнализации неисправности, встроенной энергонезависимой аварийной сигнализацией и настраиваемым временем задержки выключения. RexaLift FIT L2: Двухнасосная установка с трехфазным электродвигателем, прибором управления для автоматического режима работы (с автоматическим переходом с резервного режима на режим пиковой нагрузки), со штекером CEE, беспотенциальным контактом для обобщенной сигнализации неисправности, встроенной энергонезависимой аварийной сигнализацией и настраиваемым временем задержки выключения. Благодаря встроенному двойному обратному клапану необходимо подсоединение только одного напорного трубопровода. Внимание: Не допускается затопление прибора управления, поэтому его необходимо установить в защищенном от воды месте.

Комплект поставки Готовая к подсоединению напорная установка для отвода сточных вод, включая: Прибор управления с энергонезависимой аварийной сигнализацией и штекером 1 уплотнение для приточного трубопровода DN 100 1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм 1 манжета для подсоединения для вентиляции DN 70 1 фланцевый переходник DN 80/100 с плоским уплотнением, манжетой и крепежным материалом для подсоединения к напорному патрубку DN 100 Аккумулятор 9 В Шумопоглощающие полоски для бесшумной установки Крепежный материал Инструкция по монтажу и эксплуатации
