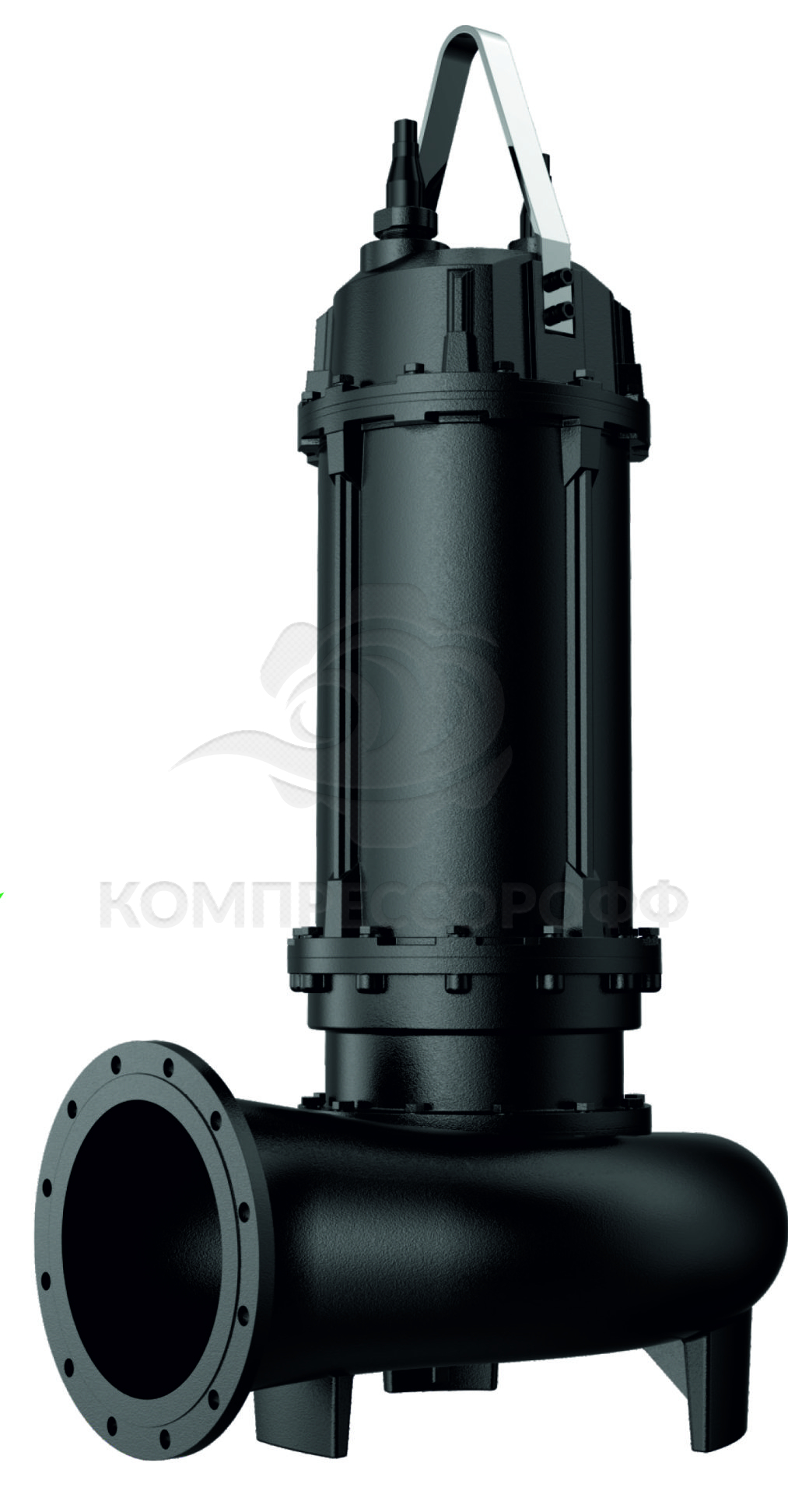

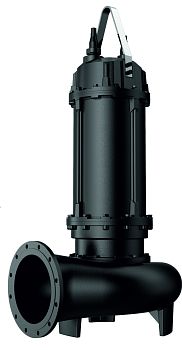

Фекальный насос Wellmix 100WQ2-100-25-11/4_380

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы.
Номинальная производительность составляет от 8 до 200 м3/ч, номинальный напор - от 9 до 100 м.
Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 50 мм.
Температура перекачиваемой жидкости - до +40 С, рН - от 4 до 10.
Мощность электродвигателей составляет от 0,75 до 185,0 кВт, исполнение двигателей - 2- и 4-полюсное.
Параметры питающей сети: 220В или 3х380В, 50 Гц.

Особенности конструкции:
— закрытое лопастное рабочее колесо;
— двойное торцевое уплотнение;
— масляная камера;
— защита от пропадания фазы и перегрузки по току (для насосов с 2-полюсными двигателям мощностью до 15 кВт);
— монтаж на автоматической трубной муфте или свободная установка на дне резервуара.

Область применения:
— Хозяйственно-бытовые сточные воды;
— Дождевые сточные воды;
— Промышленные стоки;
— Дренаж на объектах строительства;
— Дренаж на промышленных предприятиях;
— Очистка сточных вод.

Конструкция

№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Двойное торцевое уплотнение	Карбид кремния/карбид кремния
4	Масляная камера	Чугун
5	Подшипник вала
6	Вал	Нерж. Сталь
7	Корпус двигателя
8	Электродвигатель
9	Подшипник вала
10	Клеммная коробка
11	Кабельный ввод

Модель	Артикул	Ǫном, м3/ч	Нном, м	Масса, кг	Мощность, кВт	Число полюсов	Сила тока, А	Класс изоляции	Свободный проход, мм	Длина кабеля, м
100WQ2-100-30-15/4_380	19119937	100	30	174	15	4		F	36	9
100WQ2-100-35-18,5/4_380	19119933	100	35	263	18,5	4		F	26	9
100WQ2-100-40-22/4_380	19119928	100	40	203	22	4		F	50	9
100WQ2-120-45-30/4_380	19119923	120	45	353	30	4		F	32	9
100WQ2-120-50-37/4_380	19119917	120	50	442	37	4		F	32	9
100WQ2-100-57-45/4_380	19119909	100	57	521	45	4		F	32	9
100WQ2-100-65-55/4_380	19119901	100	65	637	55	4		F	26	9
100WQ2-100-100-110/4_380	19119869	100	100	917	110	4		F	26	9
100WQ2-120-75-75/4_380	19119891	120	75	740	75	4		F	26	9
100WQ2-120-85-90/4_380	19119881	120	85	800	90	4		F	26	9

Размеры

Модель	Габаритные и присоединительные размеры, мм
	A	B	H	H1	H2	D1	D2	D3	n-d
100WQ2-100-25-11/4_380	575	477	1210	864	140	100	170	210	8-18
100WQ2-100-30-15/4_380	575	477	1210	864	140	100	170	210	8-18
100WQ2-100-35-18,5/4_380	575	477	1210	864	140	100	170	210	8-18
100WQ2-100-40-22/4_380	575	477	1210	864	140	100	170	210	8-18
100WQ2-120-45-30/4_380	598	475	1221	876	158	100	170	210	8-18
100WQ2-120-50-37/4_380	598	475	1430	900	158	100	170	210	8-18
100WQ2-100-57-45/4_380	600	524	1409	880	138	100	170	210	8-18
100WQ2-100-65-55/4_380	794	638	1800	1240	220	100	180	220	8-18
100WQ2-100-100-110/4_380	794	638	1800	1240	220	100	180	220	8-18
100WQ2-120-75-75/4_380	794	638	1800	1240	220	100	180	220	8-18
100WQ2-120-85-90/4_380	794	638	1800	1240	220	100	180	220	8-18
