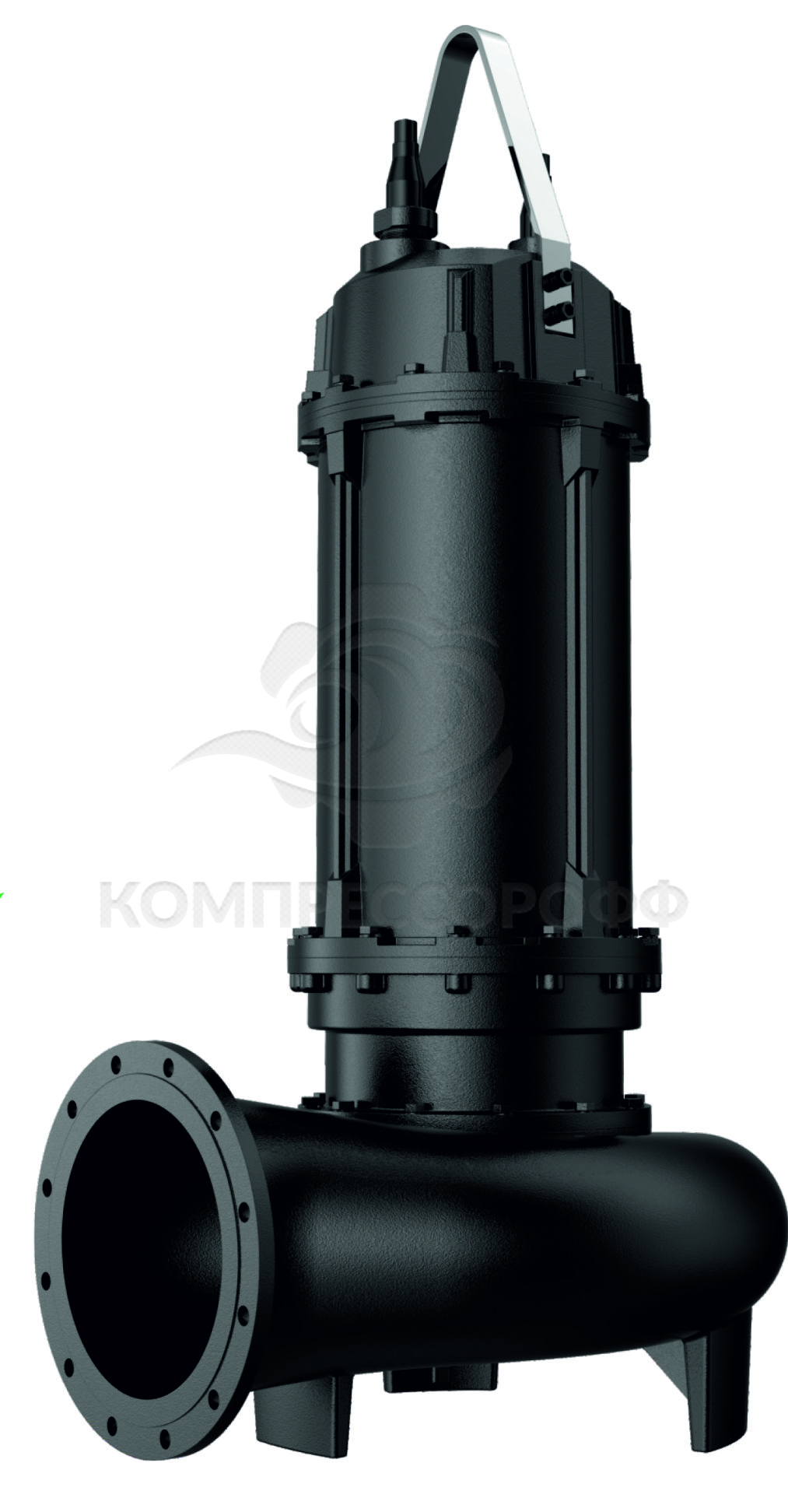

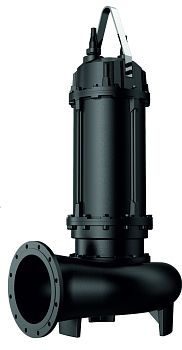

Фекальный насос Wellmix 100WQ2-100-30-15/2_380

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы.
Номинальная производительность составляет от 8 до 200 м3/ч, номинальный напор - от 9 до 100 м.
Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 50 мм.
Температура перекачиваемой жидкости - до +40 С, рН - от 4 до 10.
Мощность электродвигателей составляет от 0,75 до 185,0 кВт, исполнение двигателей - 2- и 4-полюсное.
Параметры питающей сети: 220В или 3х380В, 50 Гц.

Особенности конструкции:
— закрытое лопастное рабочее колесо;
— двойное торцевое уплотнение;
— масляная камера;
— защита от пропадания фазы и перегрузки по току (для насосов с 2-полюсными двигателям мощностью до 15 кВт);
— монтаж на автоматической трубной муфте или свободная установка на дне резервуара.

Область применения:
— Хозяйственно-бытовые сточные воды;
— Дождевые сточные воды;
— Промышленные стоки;
— Дренаж на объектах строительства;
— Дренаж на промышленных предприятиях;
— Очистка сточных вод.

Конструкция

№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Двойное торцевое уплотнение	Карбид кремния/карбид кремния
4	Масляная камера	Чугун
5	Подшипник вала
6	Вал	Нерж. Сталь
7	Корпус двигателя
8	Электродвигатель
9	Подшипник вала
10	Клеммная коробка
11	Кабельный ввод

Модель	Артикул	Ǫном, м3/ч	Нном, м	Масса, кг	Мощность, кВт	Число полюсов	Сила тока, А	Класс изоляции	Свободный проход, мм	Длина кабеля, м
100WQ2-65-15-5,5/2_380	19119972	65	15	43	5,5	2		F	34	9
100WQ2-80-9-4/2_380	19119976	80	9	39	4	2	7,92	F	28	9
100WQ2-80-21-7,5/2_380	19119968	80	21	57	7,5	2	14,65	F	41	9
100WQ2-80-25-11/2_380	19119963	80	25	98	11	2	18,89	F	36	9
100WQ2-80-35-15/2_380	19119956	80	35	179	15	2	19,89	F	36	9
100WQ2-100-20-11/2_380	19119962	100	20	108	11	2	17,22	F	36	9
100WQ2-100-30-15/2_380	19119955	100	30	174	15	2	21,03	F	36	9
100WQ2-120-15-11/2_380	19119961	120	15	179	11	2	18,42	F	36	9
100WQ2-120-25-15/2_380	19119954	120	25	174	15	2	23,29	F	36	9
100WQ2-80-40-18,5/2_380	19119949	80	40	174	18,5	2	27,29	F	25	9
100WQ2-80-45-22/2_380	19119943	80	45	188	22	2	30,68	F	25	9
100WQ2-100-36-18,5/2_380	19119948	100	36	183	18,5	2	29,74	F	25	9
100WQ2-100-40-22/2_380	19119942	100	40	188	22	2	34,07	F	25	9

Размеры

Модель	Габаритные и присоединительные размеры, мм
	A	B	H	H1	H2	D1	D2	D3	n-d
100WQ2-65-15-5,5/2_380	320	270	585	474	122	100	170	210	4-18
100WQ2-80-10-4/2_380	290	250	550	442	119	100	170	210	4-18
100WQ2-80-21-7,5/2_380	325	265	650	540	122	100	170	210	4-18
100WQ2-80-25-11/2_380	350	283	922	655	131	100	170	210	4-18
100WQ2-80-35-15/2_380	380	320	945	713	156	100	170	210	4-18
100WQ2-100-20-11/2_380	360	290	928	661	134	100	170	210	4-18
100WQ2-100-30-15/2_380	360	290	928	661	134	100	170	210	4-18
100WQ2-120-15-11/2_380	360	290	928	661	134	100	170	210	4-18
100WQ2-120-25-15/2_380	360	290	928	661	134	100	170	210	4-18
100WQ2-80-40-18,5/2_380	380	320	1110	842	156	100	170	210	4-18
100WQ2-80-45-22/2_380	380	320	1110	842	156	100	170	210	4-18
100WQ2-100-36-18,5/2_380	380	320	1110	842	156	100	170	210	4-18
100WQ2-100-40-22/2_380	380	320	1110	842	156	100	170	210	4-18
