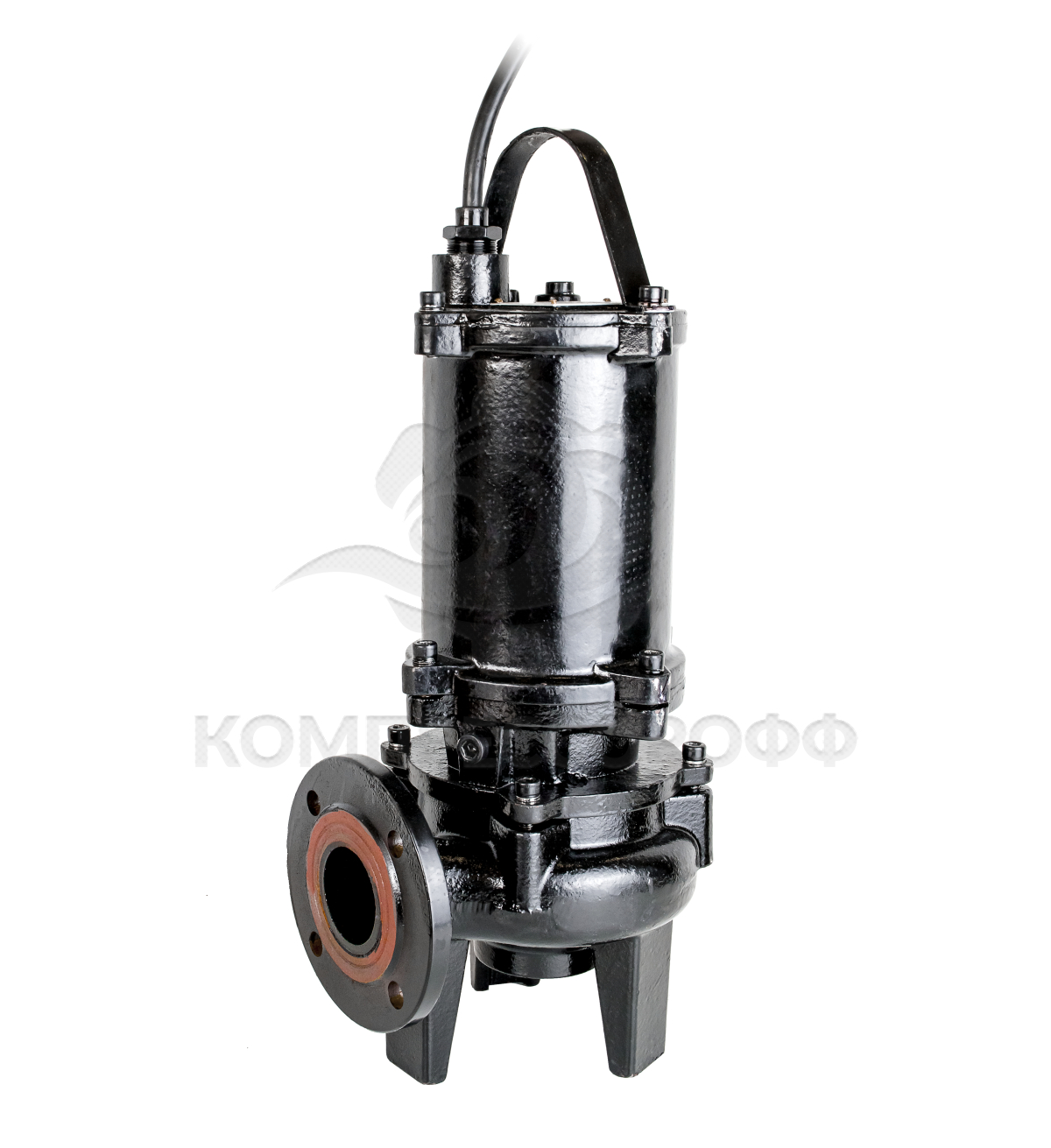

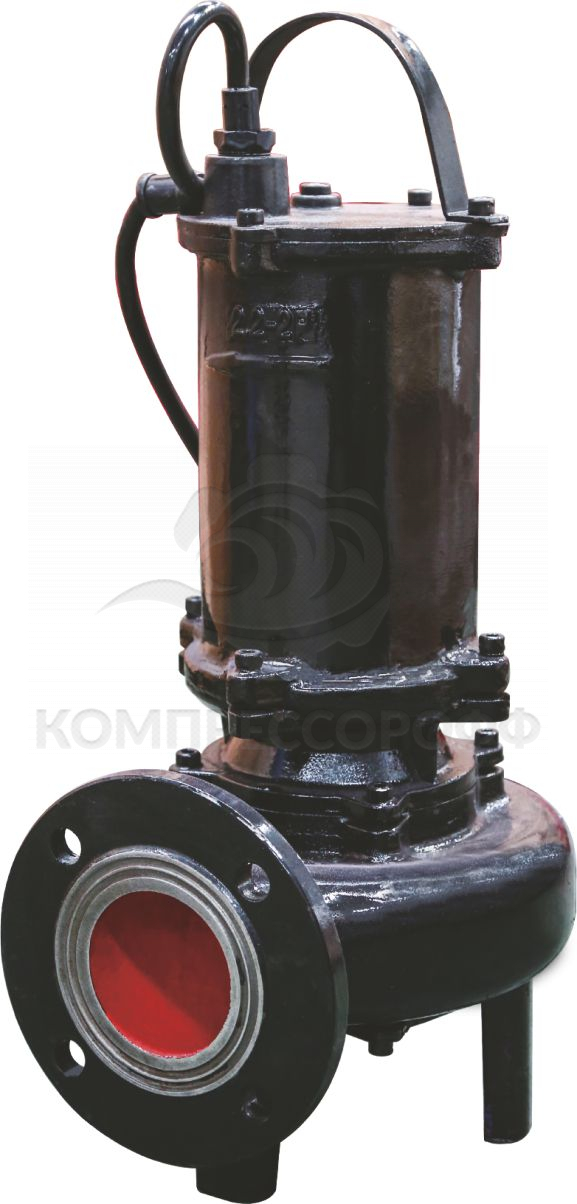

Фекальный насос Wellmix 100WQ80-18-7,5

Общее описание
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.

Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.

Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях

— Очистка сточных вод

Конструкция и материалы

№	Деталь	Материал
1	Крышка двигателя	Чугун
2	Корпус двигателя	Чугун
3	Вал	Сталь 45
4	Торцевое уплотнение двигателя	Графит / кабрид кремния Графит / карбид вольфрама
5	Корпус масляной камеры	Чугун
6	Торцевое уплотнение насоса	Карбид кремния / карбид вольфрама Карбид вольфрама / карбид вольфрама
7	Рабочее колеса	Чугун
8	Корпус насоса	Чугун
9	Датчик воды в масле
10	Подшипник вала
11	Электродвигатель
12	Подшипник вала
13	Кабельный ввод

Гидравлические характеристики

Модель	Артикул	P, кВт	Ǫном, м³/ч	Hном, м	Масса, кг	Длина кабеля, м
100WQ80-7-3	19089984	3	80	7	52	10
100WQ80-10-4	19089983	4	80	10	53	10
100WQ80-13-5,5	19089982	5,5	80	13	74	10
100WQ80-18-7,5	19089981	7,5	80	18	76	10

Габаритные размеры

Модель	D	A	D1	D2	D3	N1-d1	H	H1	H2	H3	h	C
100WQ80-7-3	100	313	148	210	170	4-17,5	628	330	100	621	25	90
100WQ80-10-4	100	318	148	210	170	4-17,5	655	330	100	608	25	90
100WQ80-13-5,5	100	349	148	210	170	4-17,5	648	330	100	636	25	90
100WQ80-18-7,5	100	349	148	210	170	4-17,5	648	330	100	636	25	90
Модель	E	F	G	J	Ǫ	N2-d2	M	P	R	S	I	BxL
100WQ80-7-3	215	90	405	340	410	4-20,0	305	310	113	143	532	900x750
100WQ80-10-4	215	90	405	340	410	4-20,0	305	310	118	143	532	900x750
100WQ80-13-5,5	215	90	415	340	410	4-20,0	305	310	130	137	541	900x750
100WQ80-18-7,5	215	90	415	340	410	4-20,0	305	310	130	137	541	900x750
