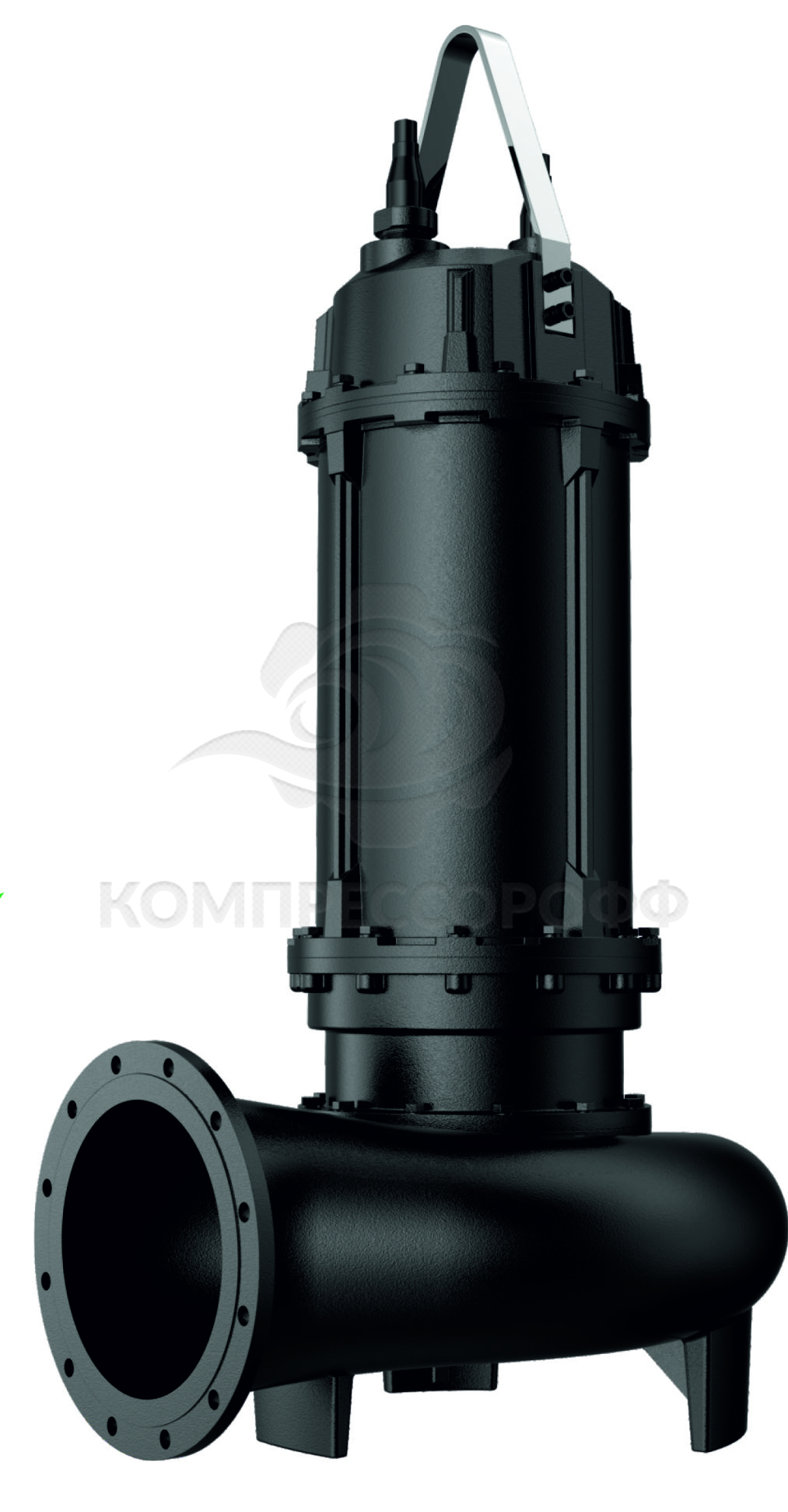

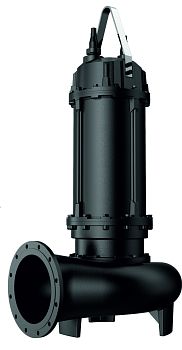

Фекальный насос Wellmix 250WQ2-500-9-22/4_380V

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы.
Номинальная производительность составляет от 8 до 200 м3/ч, номинальный напор - от 9 до 100 м.
Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 50 мм.
Температура перекачиваемой жидкости - до +40 С, рН - от 4 до 10.
Мощность электродвигателей составляет от 0,75 до 185,0 кВт, исполнение двигателей - 2- и 4-полюсное.
Параметры питающей сети: 220В или 3х380В, 50 Гц.

Особенности конструкции:
— закрытое лопастное рабочее колесо;
— двойное торцевое уплотнение;
— масляная камера;
— защита от пропадания фазы и перегрузки по току (для насосов с 2-полюсными двигателям мощностью до 15 кВт);
— монтаж на автоматической трубной муфте или свободная установка на дне резервуара.

Область применения:
— Хозяйственно-бытовые сточные воды;
— Дождевые сточные воды;
— Промышленные стоки;
— Дренаж на объектах строительства;
— Дренаж на промышленных предприятиях;
— Очистка сточных вод.

Конструкция

№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Двойное торцевое уплотнение	Карбид кремния/карбид кремния
4	Масляная камера	Чугун
5	Подшипник вала
6	Вал	Нерж. Сталь
7	Корпус двигателя
8	Электродвигатель
9	Подшипник вала
10	Клеммная коробка
11	Кабельный ввод

Модель	Артикул	Qном, м3/ч	Нном, м	Мощность P2, кВт	Число полюсов	Сила тока, А	Длина кабеля, м	Свободный проход, мм	Масса, кг
250WQ2-400-5-11/4_380V	19119938	400	5	11	4	24,4	9	76	140
250WQ2-500-5-15/4_380V	19119934	500	5	15	4	32,8	9	76	156
250WQ2-500-7-18,5/4_380V	19119930	500	7	18,5	4	39,4	9	76	211
250WQ2-500-9-22/4_380V	19119925	500	9	22	4	46,5	9	76	250

Модель	Артикул	Qном, м3/ч	Нном, м	Мощность P2, кВт	Число полюсов	Сила тока, А	Длина кабеля, м	Свободный проход, мм	Масса, кг
250WQ2-600-9-30/4_380V	19119920	600	9	30	4	63	9	76	384
250WQ2-600-12-37/4_380V	19119914	600	12	37	4	76,7	9	80	518
250WQ2-600-15-45/4_380V	19119906	600	15	45	4	92,7	9	80	602

Модель	Артикул	Qном, м3/ч	Нном, м	Мощность P2, кВт	Число полюсов	Сила тока, А	Длина кабеля, м	Свободный проход, мм	Масса, кг
250WQ2-600-20-55/4_380V	19119898	600	20	55	4	121	9	70	701
250WQ2-600-29-75/4_380V	19119888	600	29	75	4	154	9	70	807
250WQ2-600-33-90/4_380V	19119878	600	33	90	4	198	9	70	869
250WQ2-600-40-110/4_380V	19119866	600	40	110	4	220	9	70	981

Модель	Артикул	Qном, м3/ч	Нном, м	Мощность P2, кВт	Число полюсов	Сила тока, А	Длина кабеля, м	Свободный проход, мм	Масса, кг
250WQ2-600-50-132/4_380V	19119855	600	50	132	4	275	9	75	1500
250WQ2-600-60-160/4_380V	19119844	600	60	160	4	338,8	9	75	2000
250WQ2-600-65-185/4_380V	19119833	600	65	185	4	385	9	75	2300
250WQ2-750-55-200/4_380V	19119826	750	55	200	4	440	9	75	2500

Размеры

Модель	A	B	H	H1	H2	D1	D2	D3	n-d
250WQ2-400-5-11/4_380V	645	542	1285	942	206	250	350	395	12-22
250WQ2-500-5-15/4_380V	645	542	1285	942	206	250	350	395	12-22
250WQ2-500-7-18,5/4_380V	645	542	1285	942	206	250	350	395	12-22
250WQ2-500-9-22/4_380V	645	542	1285	942	206	250	350	395	12-22
250WQ2-600-9-30/4_380V	700	532	1292	947	238	250	350	395	12-22
250WQ2-600-12-37/4_380V	693	577	1470	940	207	250	350	395	12-22
250WQ2-600-15-45/4_380V	693	577	1470	940	207	250	350	395	12-22
250WQ2-600-20-55/4_380V	773	624	1810	1250	205	250	350	395	12-22
250WQ2-600-29-75/4_380V	773	624	1810	1250	205	250	350	395	12-22
250WQ2-600-33-90/4_380V	773	624	1810	1250	205	250	350	395	12-22
250WQ2-600-40-110/4_380V	773	624	1810	1250	205	250	350	395	12-22
250WQ2-600-50-132/4_380V	700	520	1950	1750	355	250	350	395	12-22
250WQ2-600-60-160/4_380V	700	520	2070	1970	355	250	350	395	12-22
250WQ2-600-65-185/4_380V	700	520	2250	2050	355	250	350	395	12-22
250WQ2-750-55-200/4_380V	700	520	2250	2050	355	250	350	395	12-22
