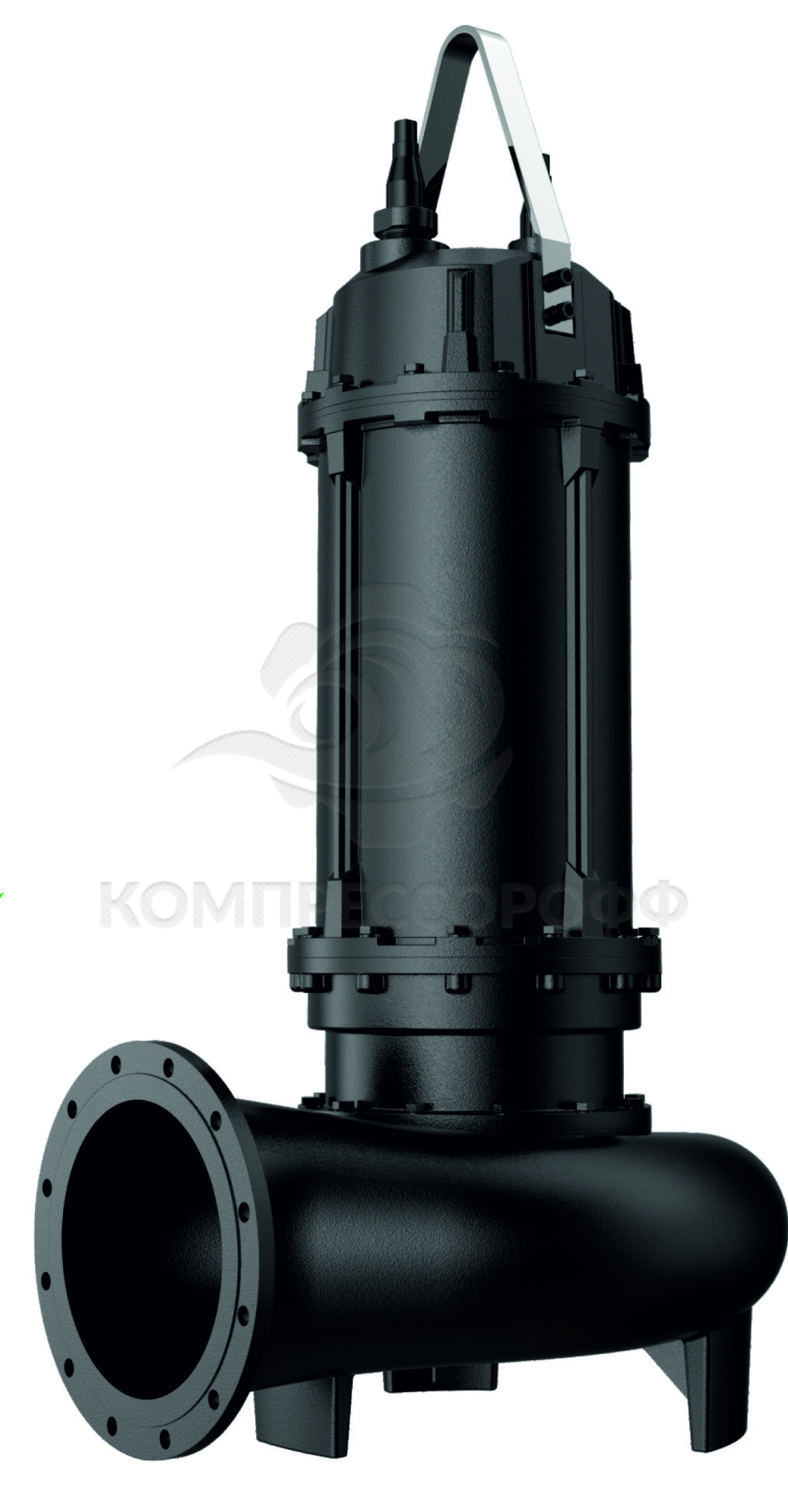

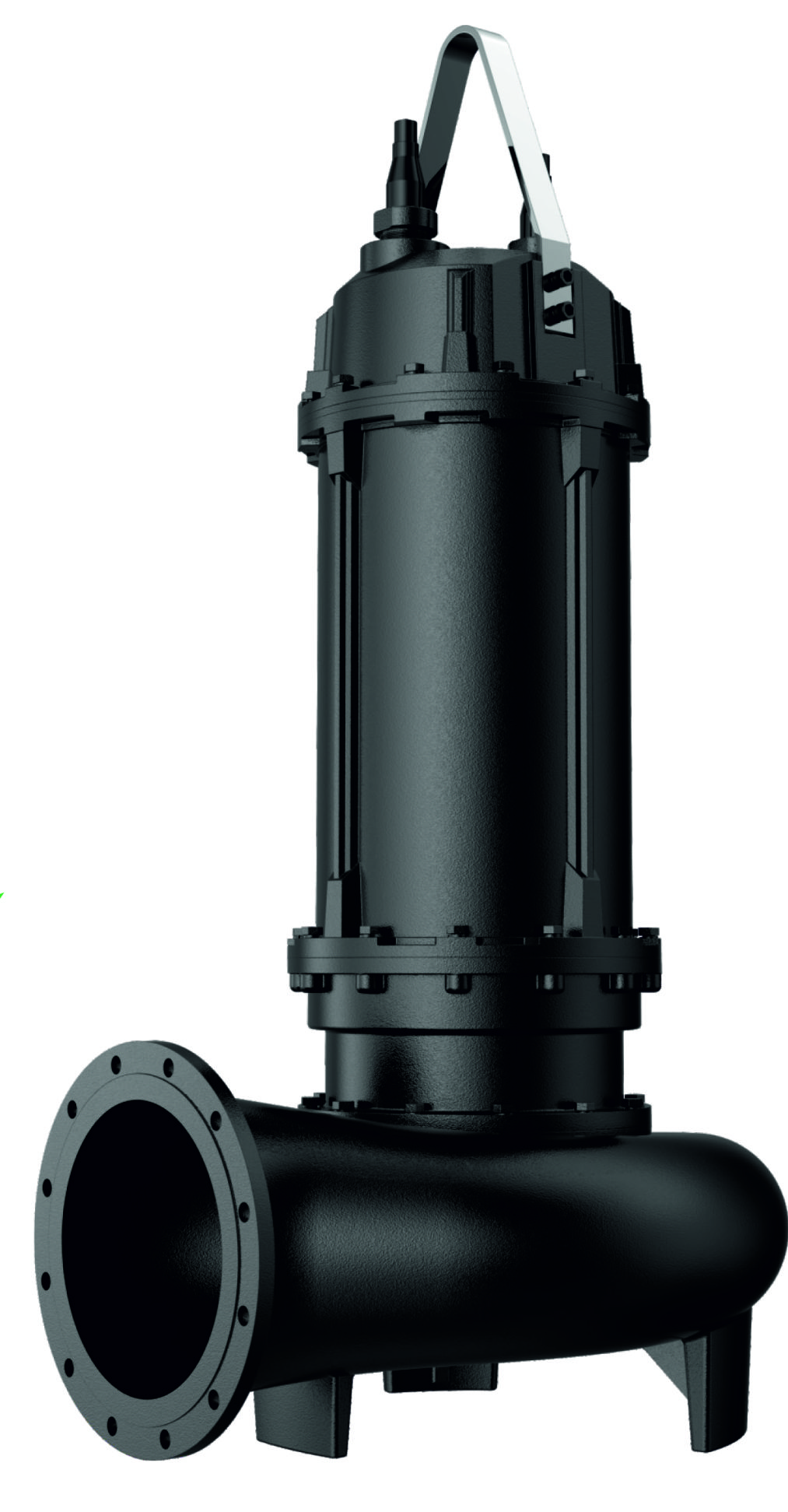

Фекальный насос Wellmix 50WQ2-10-12-1,1/2_220

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы.
Номинальная производительность составляет от 8 до 200 м3/ч, номинальный напор - от 9 до 100 м.
Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 50 мм.
Температура перекачиваемой жидкости - до +40 С, рН - от 4 до 10.
Мощность электродвигателей составляет от 0,75 до 185,0 кВт, исполнение двигателей - 2- и 4-полюсное.
Параметры питающей сети: 220В или 3х380В, 50 Гц.

Особенности конструкции:
— закрытое лопастное рабочее колесо;
— двойное торцевое уплотнение;
— масляная камера;
— защита от пропадания фазы и перегрузки по току (для насосов с 2-полюсными двигателям мощностью до 15 кВт);
— монтаж на автоматической трубной муфте или свободная установка на дне резервуара.

Область применения:
— Хозяйственно-бытовые сточные воды;
— Дождевые сточные воды;
— Промышленные стоки;
— Дренаж на объектах строительства;
— Дренаж на промышленных предприятиях;
— Очистка сточных вод.

Конструкция

№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Двойное торцевое уплотнение	Карбид кремния/карбид кремния
4	Масляная камера	Чугун
5	Подшипник вала
6	Вал	Нерж. Сталь
7	Корпус двигателя
8	Электродвигатель
9	Подшипник вала
10	Клеммная коробка
11	Кабельный ввод

Модель	Артикул	Ǫном, м3/ч	Нном, м	Масса, кг	Мощность, кВт	Число полюсов	Сила тока, А	Класс изоляции	Свободный проход, мм	Длина кабеля, м
50WQ2-8-34-3/2_380	19119982	8	34	34	3	2	4,57	F	8	9
50WQ2-10-10-0,75/2_220	19119998	10	10	22	0,75	2	4,56	F	20	9
50WQ2-10-10-0,75/2_380	19119999	10	10	22	0,75	2	1,84	F	20	9
50WQ2-10-12-1,1/2_220	19119996	10	12	23	1,1	2	5,64	F	20	9
50WQ2-10-12-1,1/2_380	19119997	10	12	23	1,1	2	2,19	F	20	9
50WQ2-10-30-2,2/2_220	19119988	10	30	32	2,2	2	11,05	F	8	9
50WQ2-10-30-2,2/2_380	19119989	10	30	32	2,2	2	4,48	F	8	9
50WQ2-15-30-4/2_380	19119979	15	30	35	4	2	6,56	F	8	9
50WQ2-10-40-5,5/2_380	19119975	10	40	41	5,5	2	12,72	F	14	9
50WQ2-15-15-1,5/2_220	19119994	15	15	28	1,5	2	5,75	F	23	9
50WQ2-15-15-1,5/2_380	19119995	15	15	28	1,5	2	3,24	F	23	9
50WQ2-15-20-2,2/2_220	19119990	15	20	30	2,2	2	10,24	F	23	9
50WQ2-15-20-2,2/2_380	19119991	15	20	30	2,2	2	3,99	F	23	9
50WQ2-15-50-7,5/2_380	19119971	15	50	50	7,5	2	18.3	F	14	9
50WQ2-20-50-11/2_380	19119966	20	50	90	11	2	16,26	F	10	9
50WQ2-20-70-15/2_380	19119959	20	70	98	15	2	25,42	F	10	9
50WQ2-20-80-18,5/2_380	19119952	20	80	170	18,5	2	27,6	F	10	9
50WQ2-20-90-22/2_380	19119946	20	90	179	22	2	34,27	F	10	9
50WQ2-25-20-3/2_380	19119983	25	20	32	3	2	5,33	F	23	9

Размеры

Модель	Габаритные и присоединительные размеры, мм
	A	B	H	H1	H2	D1	D2	D3	n-d
50WQ2-8-34-3/2_380	260	240	530	418	103,5	50	110	140	4-14
50WQ2-10-10-0,75/2/220	245	210	425	325	91,5	50	110	140	4-14
50WQ2-10-10-0,75/2_380	245	210	425	325	91,5	50	110	140	4-14
50WQ2-10-12-1,1/2/220	245	210	425	325	91,5	50	110	140	4-14
50WQ2-10-12-1,1/2_380	245	210	425	325	91,5	50	110	140	4-14
50WQ2-10-30-2,2/2/220	260	240	530	418	103,5	50	110	140	4-14
50WQ2-10-30-2,2/2_380	260	240	530	418	103,5	50	110	140	4-14
50WQ2-15-30-4/2_380	260	240	530	418	103,5	50	110	140	4-14
50WQ2-15-15-1,5/2/220	247	193	520	107	107	50	110	140	4-14
50WQ2-15-15-1,5/2_380	247	193	520	107	107	50	110	140	4-14
50WQ2-15-20-2,2/2/220	247	193	520	410	107	50	110	140	4-14
50WQ2-15-20-2,2/2_380	247	193	520	410	107	50	110	140	4-14
50WQ2-10-40-5,5/2_380	302	243	560	445	105,5	50	110	140	4-14
50WQ2-15-50-7,5/2_380	302	242	640	510	105,5	50	110	140	4-14
50WQ2-20-50-11/2_380	410	333	842	633	113	50	110	140	4-14
50WQ2-20-70-15/2_380	410	333	842	633	113	50	110	140	4-14
50WQ2-20-80-18,5/2_380	410	333	842	633	113	50	110	140	4-14
50WQ2-20-90-22/2_380	410	333	842	633	113	50	110	140	4-14
50WQ2-25-20-3/2_380	247	193	520	410	107	50	110	140	4-14
