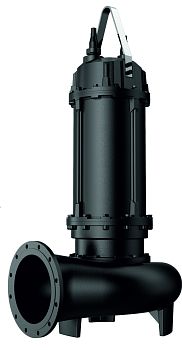

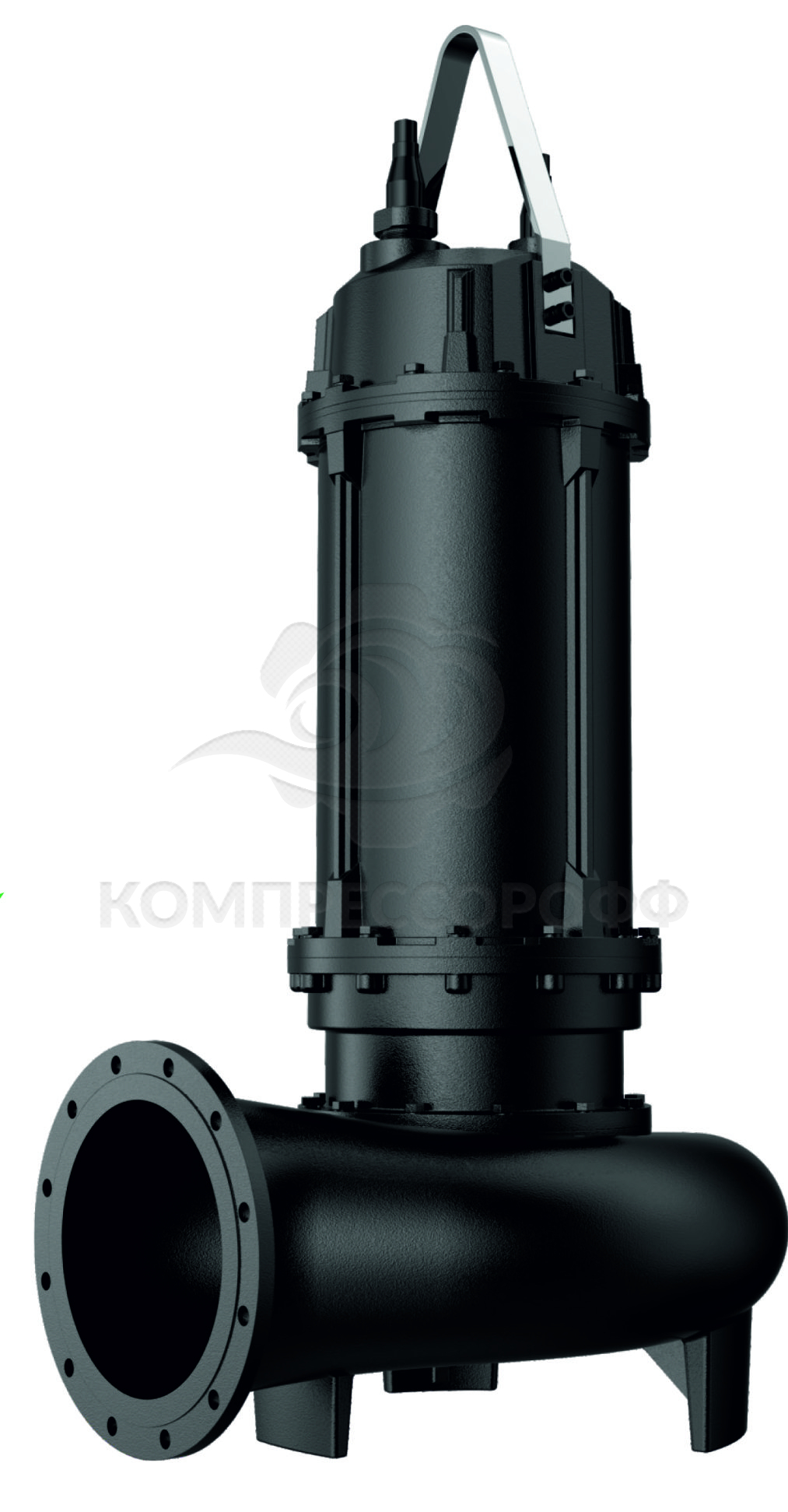

Фекальный насос Wellmix 80WQ2-60-30-11/2_380

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы.
Номинальная производительность составляет от 8 до 200 м3/ч, номинальный напор - от 9 до 100 м.
Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 50 мм.
Температура перекачиваемой жидкости - до +40 С, рН - от 4 до 10.
Мощность электродвигателей составляет от 0,75 до 185,0 кВт, исполнение двигателей - 2- и 4-полюсное.
Параметры питающей сети: 220В или 3х380В, 50 Гц.

Особенности конструкции:
— закрытое лопастное рабочее колесо;
— двойное торцевое уплотнение;
— масляная камера;
— защита от пропадания фазы и перегрузки по току (для насосов с 2-полюсными двигателям мощностью до 15 кВт);
— монтаж на автоматической трубной муфте или свободная установка на дне резервуара.

Область применения:
— Хозяйственно-бытовые сточные воды;
— Дождевые сточные воды;
— Промышленные стоки;
— Дренаж на объектах строительства;
— Дренаж на промышленных предприятиях;
— Очистка сточных вод.

Конструкция

№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Двойное торцевое уплотнение	Карбид кремния/карбид кремния
4	Масляная камера	Чугун
5	Подшипник вала
6	Вал	Нерж. Сталь
7	Корпус двигателя
8	Электродвигатель
9	Подшипник вала
10	Клеммная коробка
11	Кабельный ввод

Модель	Артикул	Ǫном, м3/ч	Нном, м	Масса, кг	Мощность, кВт	Число полюсов	Сила тока, А	Класс изоляции	Свободный проход, мм	Длина кабеля, м
80WQ2-45-9-2,2/2_220	19119984	45	9	36	2,2	2	11,33	F	28	9
80WQ2-45-9-2,2/2_380	19119985	45	9	36	2,2	2	4,65	F	28	9
80WQ2-50-10-3/2_380	19119980	50	10	38	3	2	5,95	F	28	9
80WQ2-50-20-5,5/2_380	19119973	50	20	42	5,5	2	10,82	F	25	9
80WQ2-50-25-7,5/2_380	19119969	50	25	51	7,5	2	12,07	F	25	9
80WQ2-50-17-4/2_380	19119977	50	17	37	4	2	6,68	F	28	9
80WQ2-60-30-11/2_380	19119964	60	30	125	11	2	19,39	F	24	9
80WQ2-60-40-15/2_380	19119957	60	40	104	15	2	22,81	F	24	9
80WQ2-60-45-18,5/2_380	19119950	60	45	99	18,5	2	23,95	F	24	9
80WQ2-60-50-22/2_380	19119944	60	50	99	22	2		F	24	9

Размеры

Модель	Габаритные и присоединительные размеры, мм
	A	B	H	H1	H2	D1	D2	D3	n-d
80WQ2-45-9-2,2/2/220	290	250	550	442	118	80	150	190	4-18
80WQ2-45-9-2,2/2_380	290	250	550	442	118	80	150	190	4-18
80WQ2-50-10-3/2_380	290	250	550	442	118	80	150	190	4-18
80WQ2-50-20-5,5/2_380	305	245	570	460	110	80	150	190	4-18
80WQ2-50-25-7,5/2_380	305	245	640	530	110	80	150	190	4-18
80WQ2-50-17-4/2_380	290	250	550	442	118	80	150	190	4-18
80WQ2-60-30-11/2_380	380	320	950	678	156	80	150	190	4-18
80WQ2-60-40-15/2_380	380	320	950	678	156	80	150	190	4-18
80WQ2-60-45-18,5/2_380	380	320	1110	842	156	80	150	190	4-18
80WQ2-60-50-22/2_380	380	320	1110	842	156	80	150	190	4-18
