Код товара:
202154
- Производительность
- 33 л/мин
- Напор
- 29 м
- Стандарт подключения
- резьба G
- Всасывающий патрубок
- 1"
- Выпускной патрубок
- 1"
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.37 кВт
- Ориентация установки
- горизонтальный
- Многоступенчатый
- да
- Производительность
- 33 л/мин
- Напор
- 29 м
- Стандарт подключения
- резьба G
- Всасывающий патрубок
- 1"
- Выпускной патрубок
- 1"
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.37 кВт
- Ориентация установки
- горизонтальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Максимальное рабочее давление
- 10 бар
- Напряжение
- 230 В
- Максимальная температура окружающей среды
- +50 °С
ОБЩИЕ СВЕДЕНИЯ

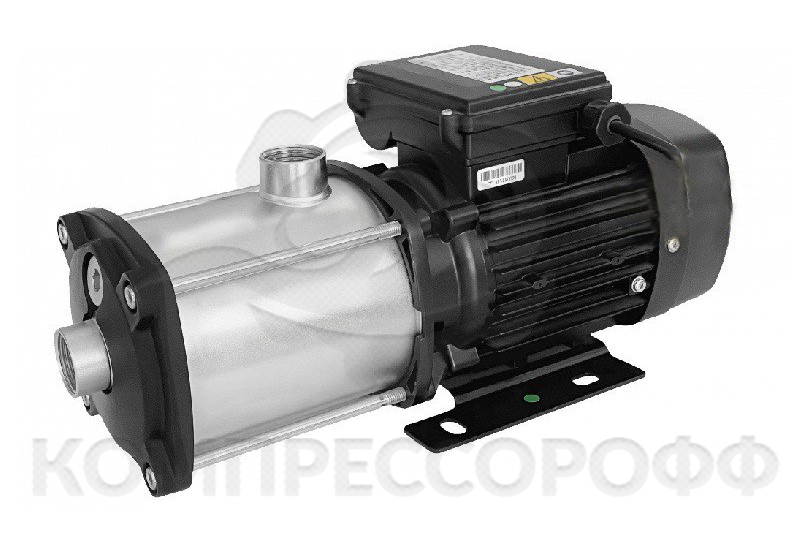

CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
ОСОБЕННОСТИ КОНСТРУКЦИИCMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
– все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
ОБЛАСТИ ПРИМЕНЕНИЯ
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
– перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
| № | Наименование | № | Наименование |
| 1 | Транспортировочная заглушка | 12 | Рабочее колесо |
| 2 | Заглушка | 13 | Промежуточная рабочая камера |
| 3 | Уплотнительное кольцо | 14 | Длинная втулка |
| 4 | Стяжной болт | 15 | Диффузор |
| 5 | Передняя крышка насоса | 16 | Короткая втулка |
| 6 | Корпус насоса | 17 | Шайба |
| 7 | Уплотнительное кольцо | 18 | Торцевое уплотнение |
| 8 | Гайка | 19 | Уплотнительное кольцо |
| 9 | Гравёр | 20 | Клеммная коробка |
| 10 | Гайка прижимная | 21 | Электродвигаель |
| 11 | Первая рабочая камера |
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Ток, А | Защита по току | Масса, кг |
| CMI 2-20-BACE | 28019987 | 2 | 18 | 0,25 | 1х220 | 2 | есть | 7,4 |
| CMI 2-20T-BACE | 28019986 | 2 | 18 | 0,25 | 3х380 | 0,7 | нет | 7,4 |
| CMI 2-30-BACE | 28019985 | 2 | 24 | 0,37 | 1х220 | 2,4 | есть | 7,5 |
| CMI 2-30T-BACE | 28019984 | 2 | 24 | 0,37 | 3х380 | 1 | нет | 7,5 |
| CMI 2-40-BACE | 28019983 | 2 | 33 | 0,55 | 1х220 | 3,8 | есть | 10 |
| CMI 2-40T-BACE | 28019982 | 2 | 33 | 0,55 | 3х380 | 1,4 | нет | 10 |
| CMI 2-50-BACE | 28019981 | 2 | 40 | 0,55 | 1х220 | 3,8 | есть | 10,5 |
| CMI 2-50T-BACE | 28019980 | 2 | 40 | 0,55 | 3х380 | 1,4 | нет | 10,5 |
| CMI 2-60-BACE | 28019979 | 2 | 47 | 0,75 | 1х220 | 5,2 | есть | 12 |
| CMI 2-60T-BACE | 28019978 | 2 | 47 | 0,75 | 3х380 | 1,8 | нет | 12 |
| CMI 2-70-BACE | 28019977 | 2 | 57 | 1 | 1х220 | 6,2 | есть | 13 |
| CMI 2-70T-BACE | 28019976 | 2 | 57 | 1 | 3х380 | 2,4 | нет | 13 |
|
Модель |
Размеры, мм | ||||||
| L1 | L2 | L3 | L4 | H | B1 | B2 | |
| CMI 2-20-BACE | 318 | 128 | 96 | 68 | 170 | 158 | 125 |
| CMI 2-20T-BACE | 318 | 128 | 96 | 68 | 174 | 158 | 125 |
| CMI 2-30-BACE | 318 | 128 | 96 | 68 | 170 | 158 | 125 |
| CMI 2-30T-BACE | 318 | 128 | 96 | 68 | 174 | 158 | 125 |
| CMI 2-40-BACE | 336 | 146 | 96 | 86 | 170 | 158 | 125 |
| CMI 2-40T-BACE | 336 | 146 | 96 | 86 | 174 | 158 | 125 |
| CMI 2-50-BACE | 354 | 164 | 96 | 104 | 170 | 158 | 125 |
| CMI 2-50T-BACE | 354 | 164 | 96 | 104 | 174 | 158 | 125 |
| CMI 2-60-BACE | 416 | 199 | 96 | 140 | 180 | 158 | 125 |
| CMI 2-60T-BACE | 416 | 199 | 96 | 140 | 188 | 158 | 125 |
| CMI 2-70-BACE | 416 | 199 | 96 | 140 | 184 | 158 | 125 |
| CMI 2-70T-BACE | 416 | 199 | 96 | 140 | 188 | 158 | 125 |
Wellmix
Россия — родина бренда
Китай — страна производства
