Код товара:
202177
- Производительность
- 133 л/мин
- Напор
- 17 м
- Стандарт подключения
- резьба G
- Всасывающий патрубок
- 1 1/2"
- Выпускной патрубок
- 1 1/2"
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.55 кВт
- Ориентация установки
- горизонтальный
- Многоступенчатый
- да
- Производительность
- 133 л/мин
- Напор
- 17 м
- Стандарт подключения
- резьба G
- Всасывающий патрубок
- 1 1/2"
- Выпускной патрубок
- 1 1/2"
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.55 кВт
- Ориентация установки
- горизонтальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Максимальное рабочее давление
- 10 бар
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +50 °С
ОБЩИЕ СВЕДЕНИЯ

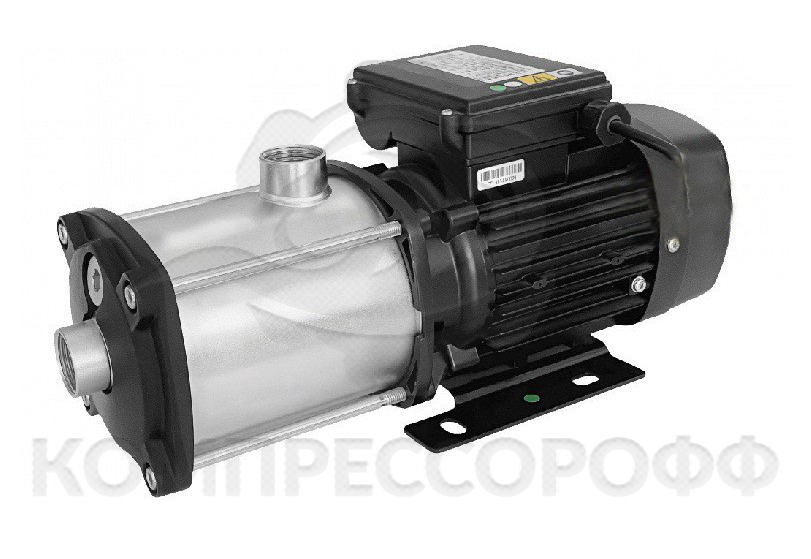

CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
ОСОБЕННОСТИ КОНСТРУКЦИИCMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
– все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
ОБЛАСТИ ПРИМЕНЕНИЯ
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
– перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
| № | Наименование | № | Наименование |
| 1 | Транспортировочная заглушка | 12 | Рабочее колесо |
| 2 | Заглушка | 13 | Промежуточная рабочая камера |
| 3 | Уплотнительное кольцо | 14 | Длинная втулка |
| 4 | Стяжной болт | 15 | Диффузор |
| 5 | Передняя крышка насоса | 16 | Короткая втулка |
| 6 | Корпус насоса | 17 | Шайба |
| 7 | Уплотнительное кольцо | 18 | Торцевое уплотнение |
| 8 | Гайка | 19 | Уплотнительное кольцо |
| 9 | Гравёр | 20 | Клеммная коробка |
| 10 | Гайка прижимная | 21 | Электродвигаель |
| 11 | Первая рабочая камера |
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Ток, А | Защита по току | Масса, кг |
| CMI 8-10-BQCE | 28019939 | 8 | 11 | 0,55 | 1х220 | 3,8 | есть | 10 |
| CMI 8-10T-BQCE | 28019938 | 8 | 11 | 0,55 | 3х380 | 1,4 | нет | 10 |
| CMI 8-15-BQCE | 28019937 | 8 | 17 | 0,75 | 1х220 | 5,2 | есть | 11 |
| CMI 8-15T-BQCE | 28019936 | 8 | 17 | 0,75 | 3х380 | 1,8 | нет | 11 |
| CMI 8-20-BQCE | 28019935 | 8 | 22 | 1 | 1х220 | 6,2 | есть | 13 |
| CMI 8-20T-BQCE | 28019934 | 8 | 22 | 1 | 3х380 | 2,4 | нет | 13 |
| CMI 8-25-BQCE | 28019933 | 8 | 31 | 1,5 | 1х220 | 9,2 | есть | 16 |
| CMI 8-25T-BQCE | 28019932 | 8 | 31 | 1,5 | 3х380 | 3,5 | нет | 16 |
| CMI 8-30-BQCE | 28019931 | 8 | 36 | 1,85 | 1х220 | 13 | есть | 21 |
| CMI 8-30T-BQCE | 28019930 | 8 | 36 | 1,85 | 3х380 | 4,1 | нет | 21 |
| CMI 8-35-BQCE | 28019929 | 8 | 41 | 2,2 | 1х220 | 14 | есть | 22 |
| CMI 8-35T-BQCE | 28019928 | 8 | 41 | 2,2 | 3х380 | 4,9 | нет | 22 |
| CMI 8-40-BQCE | 28019927 | 8 | 47 | 2,2 | 1х220 | 14 | есть | 23 |
| CMI 8-40T-BQCE | 28019926 | 8 | 47 | 2,2 | 3х380 | 4,9 | нет | 23 |
|
Модель |
Размеры, мм | ||||||
| L1 | L2 | L3 | L4 | H | B1 | B2 | |
| CMI 8-10-BQCE | 377 | 185 | 96 | 100 | 206 | 158 | 125 |
| CMI 8-10T-BQCE | 377 | 185 | 96 | 100 | 212 | 158 | 125 |
| CMI 8-15-BQCE | 377 | 185 | 96 | 100 | 206 | 158 | 125 |
| CMI 8-15T-BQCE | 377 | 185 | 96 | 100 | 212 | 158 | 125 |
| CMI 8-20-BQCE | 377 | 200 | 96 | 100 | 206 | 158 | 125 |
| CMI 8-20T-BQCE | 377 | 200 | 96 | 100 | 212 | 158 | 125 |
| CMI 8-25-BQCE | 408 | 200 | 96 | 100 | 232 | 158 | 125 |
| CMI 8-25T-BQCE | 408 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 8-30-BQCE | 449 | 200 | 140 | 100 | 244 | 199 | 160 |
| CMI 8-30T-BQCE | 408 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 8-35-BQCE | 479 | 230 | 140 | 130 | 244 | 199 | 160 |
| CMI 8-35T-BQCE | 438 | 230 | 96 | 130 | 217 | 158 | 125 |
| CMI 8-40-BQCE | 479 | 230 | 140 | 130 | 244 | 199 | 160 |
| CMI 8-40T-BQCE | 438 | 230 | 96 | 130 | 217 | 158 | 125 |
Wellmix
Россия — родина бренда
Китай — страна производства
