Поверхностный насос Wellmix CUC 20-20
Поверхностный насос Wellmix CUC 20-20

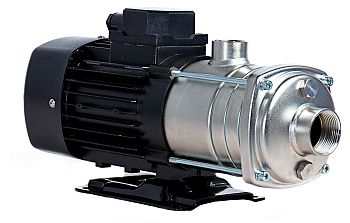

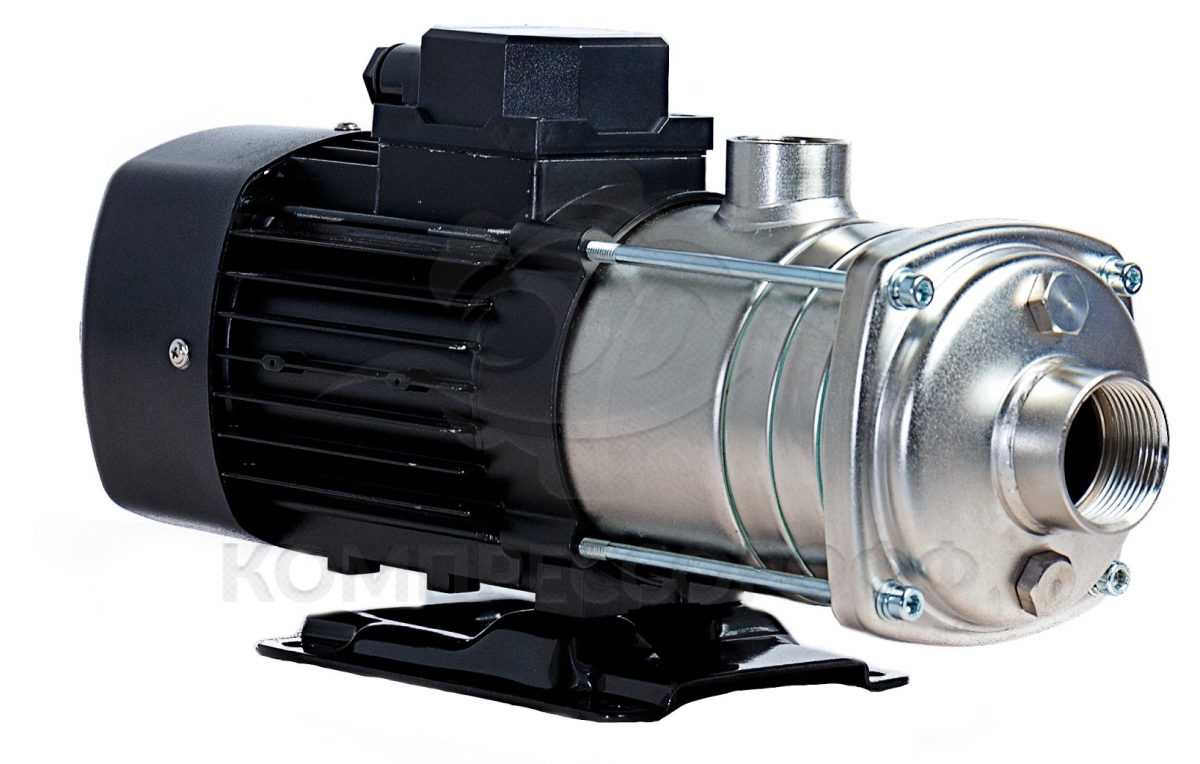

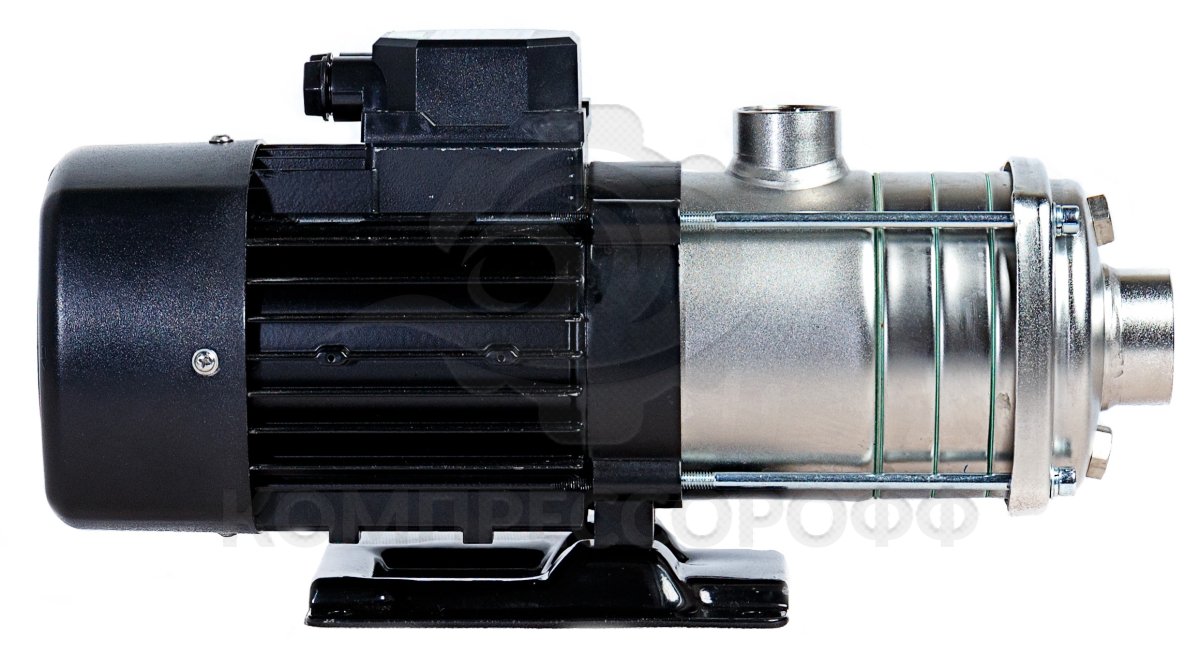

Поверхностный насос Wellmix CUC 20-20. Основное изображение Поверхностный насос Wellmix CUC 20-20. Дополнительное изображение 1

Поверхностный насос Wellmix CUC 20-20

Код товара: 199740
Производительность
333 л/мин
Напор
25 м
Стандарт подключения
G
Всасывающий патрубок
2"
Выпускной патрубок
2"
Материал корпуса
нержавеющая сталь AISI 304
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
1.85 кВт
Ориентация установки
горизонтальный
Многоступенчатый
да
Все характеристики
Купить Добавить в корзину
Производительность
333 л/мин
Напор
25 м
Стандарт подключения
G
Всасывающий патрубок
2"
Выпускной патрубок
2"
Материал корпуса
нержавеющая сталь AISI 304
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
1.85 кВт
Ориентация установки
горизонтальный
Многоступенчатый
да
Гидроаккумулятор
нет
Максимальное рабочее давление
10 бар
Напряжение
230 В
Максимальная температура окружающей среды
+50 °С

Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

  • перекачивание воды в системах водоснабжения;
  • повышение давления в высотных зданиях, промышленных установках;
  • перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
  • перекачивание производственных технологических жидкостей;
  • перекачивание жидкости в системах отопления, кондиционирования, вентиляции.
Насосы серий CUC применяются для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых длинноволокнистых включений.

Диаграмма характеристик


Таблица характеристик

Модель Мощность Р2,
кВт 		Q,
м3/ч 		10 12 14 16 18 20 22 24 26 28
CUC 20-10 1,0 Н, м
 13 12,5 12 11,5 11 10,5 10 9 8,5 7,5
CUC 20-20 1,85 25 24 23 22 21 20 18 16 14 12
CUC 20-30 3,0 39 38 36 35 33 31,5 30 27 24 21
CUC 20-40 4,0 50 48 46 44 42 40 36 32 28 24

Конструкция и варианты исполнения



№  Деталь  Материал
1 Напорный патрубок  Нержавеющая сталь AISI 304/ AISI 316
2 Стяжные болты  Нержавеющая сталь AISI 304/ AISI 316
3 Пакет ступеней  Нержавеющая сталь AISI 304/ AISI 316
4 Рабочее колесо  Нержавеющая сталь AISI 304/ AISI 316
5 Вал  Нержавеющая сталь AISI 304L/ AISI 316
6 Напорный диффузор  Нержавеющая сталь AISI 304/ AISI 316
7 Напорный патрубок  Нержавеющая сталь AISI 304/ AISI 316
8 Торцевое уплотнение
9 Крышка рабочей камеры  Нержавеющая сталь AISI 304/ AISI 316
10 Уплотнительное кольцо
  NBR
11 Электродвигатель
12  Плита-основание  Сталь A3

Условия эксплуатации

  • температура рабочей жидкости: -20...+120°С;
  • максимальная температура окружающей среды: +50°С;
  • максимальное рабочее давление: 10 бар;
  • степень защиты: IP55.

Перекачиваемые жидкости

Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.

Габаритный чертеж


Размеры и масса

Модель    Размеры, мм Масса, кг
L2 L3 M J H1 H2 1-фазн.  2-фазн.
H L1 B
 H L1 B
 CUC 20-10(T) 158 90 108 138 118 213 245 354 163 220 354 163 15
 CUC 20-20(T) 204 136 108 138 118 213 262 472 168 225 431 163 25
 CUC 20-30(T) 249 181 108 138 118 213 - - - 230 538 163 29
 CUC 20-40(T) 338 226 190 140 132 227 - - - 379 602 190 34

Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCUC
МодельCUC 20-20
Артикул производителя11019925
Масса нетто25 кг
