Код товара:
199433
- Производительность
- 33 л/мин
- Напор
- 50 м
- Стандарт подключения
- G
- Всасывающий патрубок
- 1"
- Выпускной патрубок
- 1"
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.75 кВт
- Ориентация установки
- горизонтальный
- Многоступенчатый
- да
- Производительность
- 33 л/мин
- Напор
- 50 м
- Стандарт подключения
- G
- Всасывающий патрубок
- 1"
- Выпускной патрубок
- 1"
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.75 кВт
- Ориентация установки
- горизонтальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Максимальное рабочее давление
- 10 бар
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +50 °С

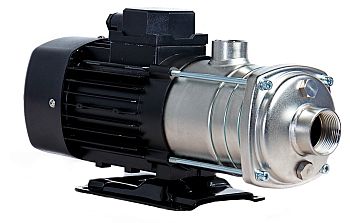

Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность Р2, кВт |
Q, м3/ч |
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
| CUC 2-20 | 0,37 | Н, м | 18 | 16 | 14 | 13 | 11 | 10 |
| CUC 2-30 | 0,37 | 27 | 24 | 21 | 20 | 17 | 14 | |
| CUC 2-40 | 0,55 | 35 | 32 | 28 | 26 | 23 | 17 | |
| CUC 2-50 | 0,55 | 43 | 40 | 35 | 33 | 28 | 22 | |
| CUC 2-60 | 0,75 | 50 | 48 | 42 | 38 | 32 | 25 |
Конструкция и варианты исполнения
| № | Деталь | Материал |
| 1 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 2 | Стяжные болты | Нержавеющая сталь AISI 304/ AISI 316 |
| 3 | Пакет ступеней | Нержавеющая сталь AISI 304/ AISI 316 |
| 4 | Рабочее колесо | Нержавеющая сталь AISI 304/ AISI 316 |
| 5 | Вал | Нержавеющая сталь AISI 304L/ AISI 316 |
| 6 | Напорный диффузор | Нержавеющая сталь AISI 304/ AISI 316 |
| 7 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 8 | Торцевое уплотнение | |
| 9 | Крышка рабочей камеры | Нержавеющая сталь AISI 304/ AISI 316 |
| 10 |
Уплотнительное кольцо |
NBR |
| 11 |
Электродвигатель |
|
| 12 | Плита-основание | Сталь A3 |
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.
Габаритный чертеж
Размеры и масса
| Модель | Размеры, мм | Масса, кг | |||||||
| 1-фазн. | 3-фазн. | ||||||||
| L1 | L2 | L3 | H | L1 | L2 | L3 | H | ||
| CUC 2-20T |
342 |
103 | 92 | 189 | 342 | 103 | 92 | 192 | 7,5 |
| CUC 2-30T | 360 | 121 | 110 | 189 | 360 | 121 | 110 | 192 | 8 |
| CUC 2-40T | 378 | 139 | 128 | 189 | 378 | 139 | 128 | 192 | 9 |
| CUC 2-50T | 396 | 157 | 146 | 189 | 396 | 157 | 146 | 192 | 10 |
| CUC 2-60T | 414 | 175 | 164 | 189 | 414 | 175 | 164 | 192 | 11 |
Wellmix
Россия — родина бренда
Китай — страна производства
