Код товара:
200390
- Производительность
- 167 л/мин
- Напор
- 23 м
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 40
- Выпускной патрубок
- DN 40
- Материал корпуса
- чугун ASTM 25B
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.75 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Производительность
- 167 л/мин
- Напор
- 23 м
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 40
- Выпускной патрубок
- DN 40
- Материал корпуса
- чугун ASTM 25B
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.75 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 280 мм
- Максимальное рабочее давление
- 16 бар
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

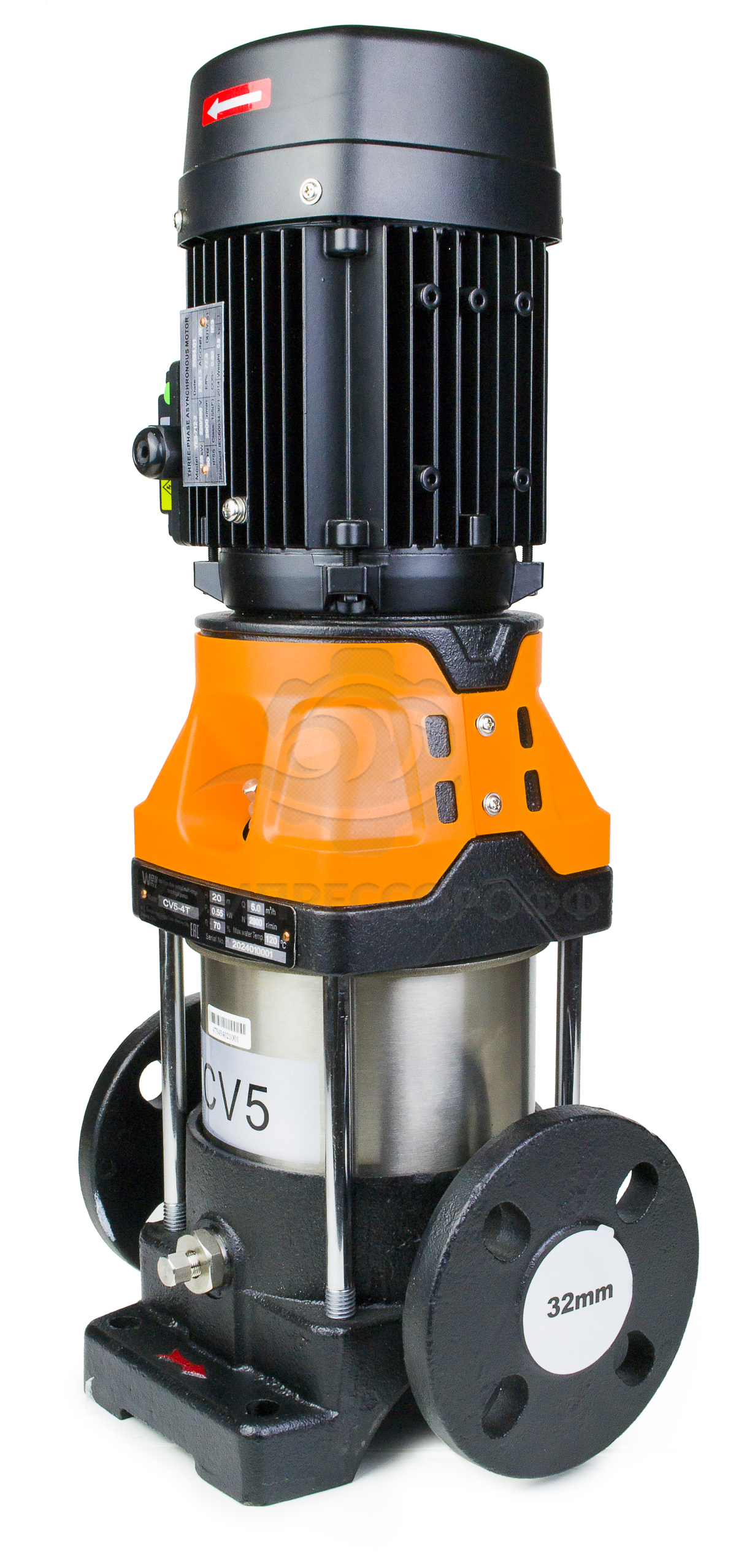

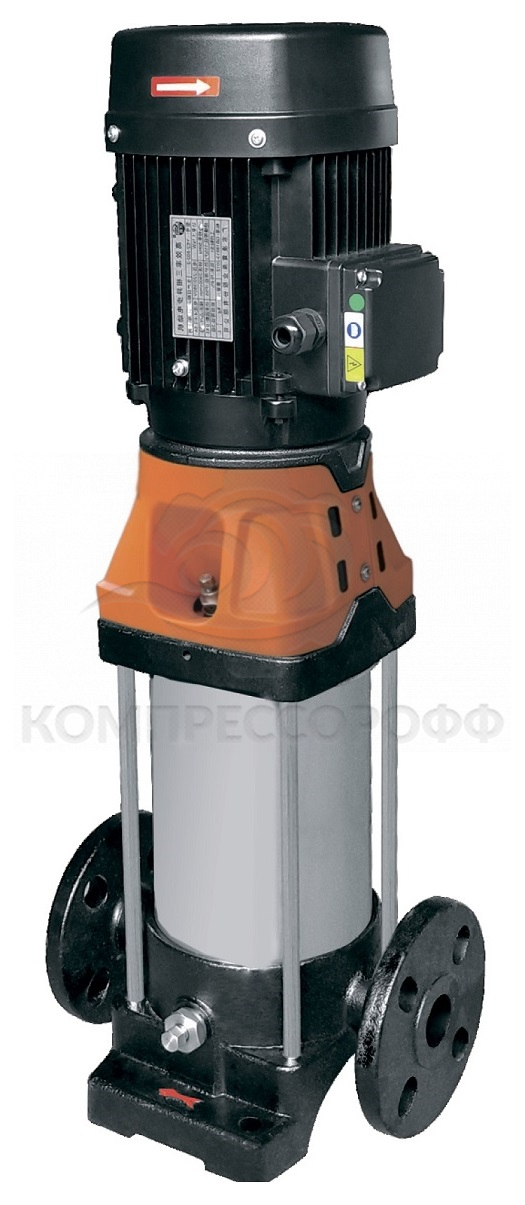

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение | |
| Фильтрация и перекачивание воды для станций водоснабжения | • |
| Распределение воды из гидроузла | • |
| Повышение давления в магистральных трубопроводах | • |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. | • |
| Повышение давления в промышленных установках | • |
| Промышленность | |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей | • |
| - в моечных установках и системах очистки | • |
| - на автомойках | • |
| - в системах пожаротушения | • |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха | • |
| - в системах питания котлов и удаления конденсата | • |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) | • |
| - в рыбоводстве | • |
| Перекачивание: | |
| - растворов масел и спиртов | • |
| - гликолей и охлаждающих жидкостей | • |
|
Водоподготовка
|
|
| Системы сверхтонкой фильтрации | ◦ |
| Системы обратного осмоса | ◦ |
| Системы умягчения, деминерализации, деионизации | ◦ |
| Системы дистилляции | ◦ |
| Сепараторы |
◦
|
| Плавательные бассейны | • |
| Ирригация | |
| Гидромелиорация полей (орошение) | • |
| Дождевальные установки | • |
| Капельное орошение | • |
• Рекомендуемое применение
◦ Возможное применение
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 3 | Муфта вала | |||
| 4 | Щит защитный | Нержавеющая сталь | 1.4301 | AISI 304 |
| 5 | Торцевое уплотнение вала | |||
| 6 | Крышка головной части | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 | Напорный канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 | Щелевое уплотнение | PTFE | ||
| 9 | Камера рабочего колеса | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 | Всасывающий канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 | Вал | Нержавеющая сталь | AISI 420 | |
| 12 | Рабочее колесо | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 | Цилиндрический кожух | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 14 | Уплотнение кожуха | EPDM/FKM | ||
| 15 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
Габаритный чертеж
Технические характеристики CV 10 (IE3)
| Наименование | Артикул | Мощность | Размеры | Масса | |||
| B1 | B2 | D1 | D2 | ||||
| CV 10-1-0 (IE3) | 25019855 | 0,37 | 306 | 207 | 134 | 112 | 38 |
| CV 10-2-0 (IE3) | 25019958 | 0,75 | 336 | 240 | 118 | 121 | 40 |
| CV 10-3-0 (IE3) | 25019957 | 1,1 | 370 | 240 | 118 | 121 | 43 |
| CV 10-4-0 (IE3) | 25019956 | 1,5 | 400 | 280 | 168 | 127 | 50 |
| CV 10-5-0 (IE3) | 25019955 | 2,2 | 442 | 280 | 168 | 127 | 53 |
| CV 10-6-0 (IE3) | 25019954 | 2,2 | 472 | 300 | 168 | 127 | 55 |
| CV 10-7-0 (IE3) | 25019953 | 3 | 502 | 300 | 168 | 127 | 60 |
| CV 10-8-0 (IE3) | 25019952 | 3 | 532 | 300 | 168 | 127 | 61 |
| CV 10-9-0 (IE3) | 25019951 | 3 | 562 | 300 | 168 | 127 | 63 |
| CV 10-10-0 (IE3) | 25019950 | 4 | 602 | 323 | 200 | 146 | 65 |
| CV 10-12-0 (IE3) | 25019949 | 4 | 662 | 323 | 200 | 146 | 68 |
| CV 10-14-0 (IE3) | 25019948 | 5,5 | 747 | 379 | 212 | 160 | 98 |
| CV 10-16-0 (IE3) | 25019947 | 5,5 | 807 | 379 | 212 | 160 | 100 |
| CV 10-18-0 (IE3) | 25019854 | 7,5 | 867 | 417 | 212 | 160 | 125 |
| CV 10-20-0 (IE3) | 25019853 | 7,5 | 927 | 417 | 212 | 160 | 128 |
| CV 10-22-0 (IE3) | 25019852 | 7,5 | 987 | 417 | 212 | 160 | 130 |
Диаграммы характеристик CV 10 (IE3)
