Поверхностный насос Wellmix CV 10-7
Поверхностный насос Wellmix CV 10-7

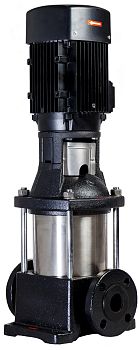

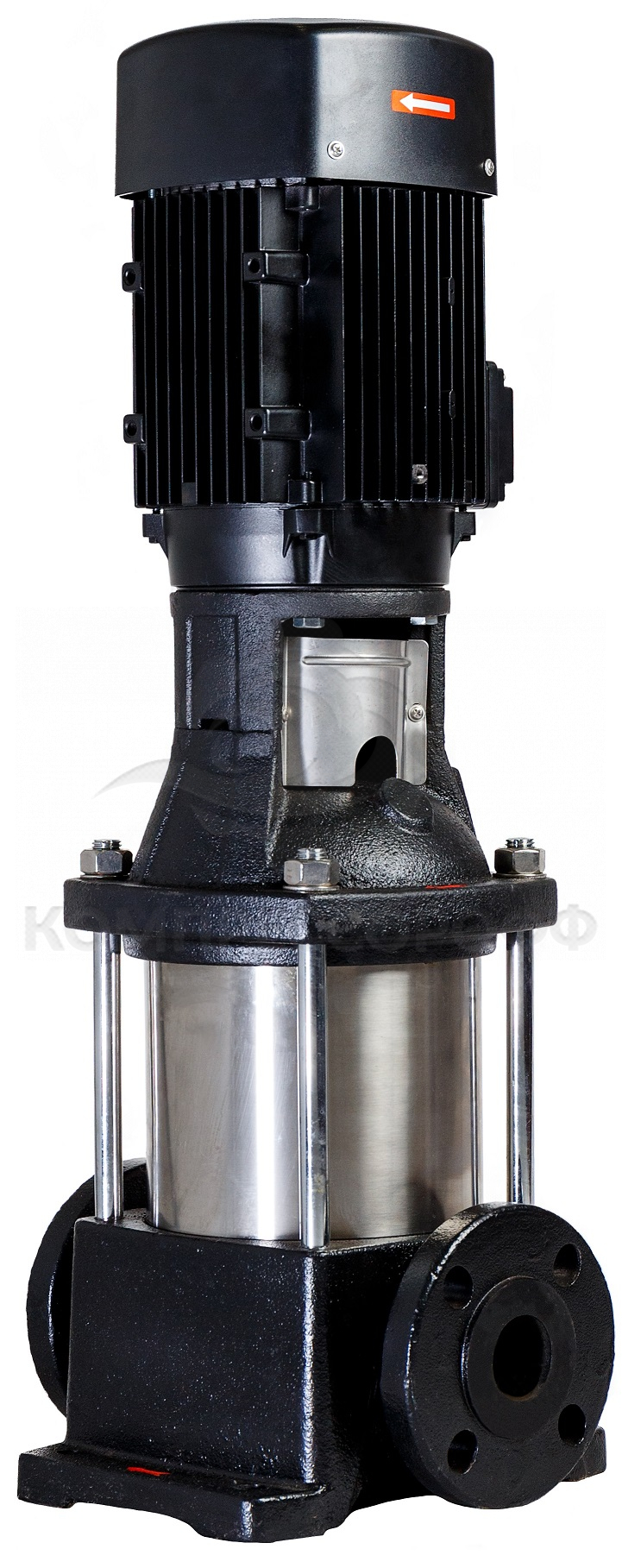

Поверхностный насос Wellmix CV 10-7. Основное изображение Поверхностный насос Wellmix CV 10-7. Дополнительное изображение 1

Поверхностный насос Wellmix CV 10-7

Код товара: 199508
Производительность
167 л/мин
Напор
75 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 40
Выпускной патрубок
DN 40
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Все характеристики
Купить Добавить в корзину
Производительность
167 л/мин
Напор
75 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 40
Выпускной патрубок
DN 40
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
280 мм
Максимальное рабочее давление
16 бар
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

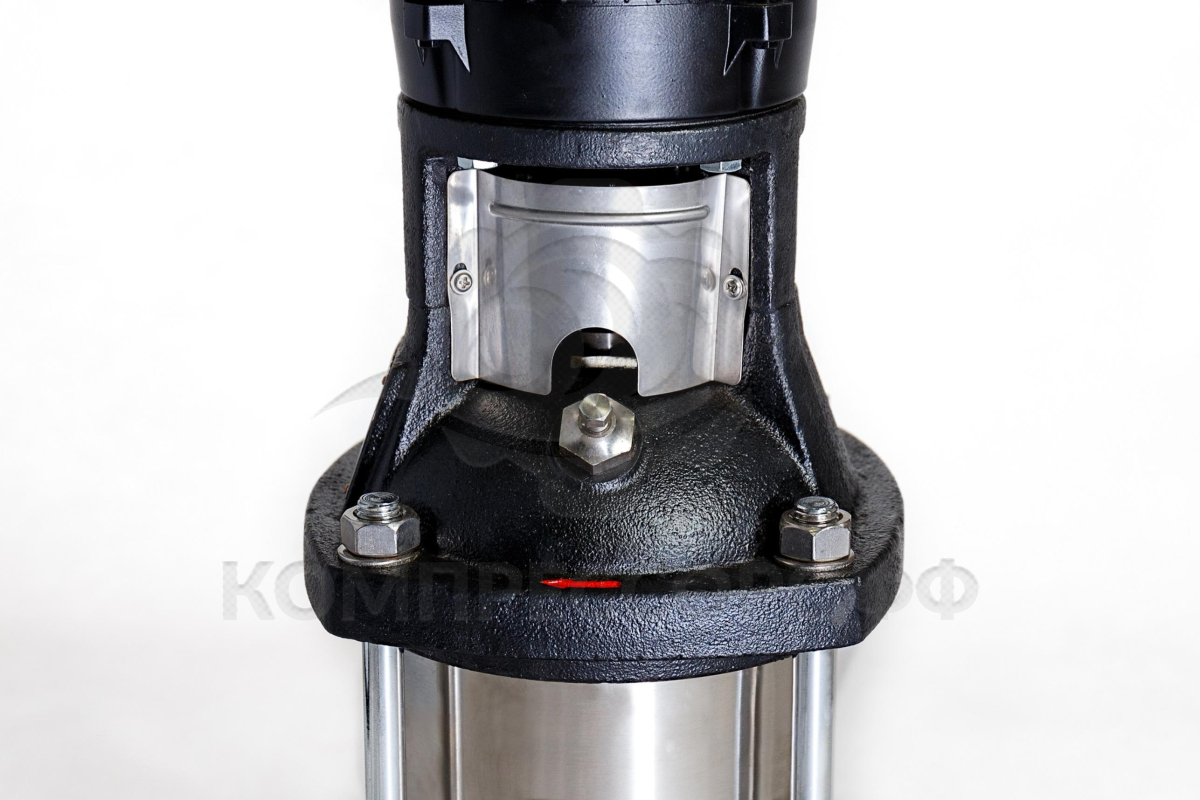

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

 ● Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

 ● Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

 ● Водоочистка плавательных бассейнов

 ● Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

Модель Мощность
P₂ (кВт) 		Q (м³/ч) 2,0 4,0 6,0 8,0 10 12 14
CV 10-1 0,37 H (м)
 13 12 11 9,5 8,5 7 6
CV 10-2 0,75
 23 22 20 18 16 13 10
CV 10-3 1,1 33 32 31 28 25 21 16
CV 10-4 1,5
 43 42 40 37 32 27 20
CV 10-5 2,2
 53 51 48 44 39 32 24
CV 10-6 2,2
 62 61 58 53 46 38 28
CV 10-7 3,0
 73 72 67 61 54 43 32
CV 10-8 3,0
 83 81 78 71 62 51 37
CV 10-9 3,0
 93 91 87 81 71 59 42
CV 10-10 4,0
 104 101 98 91 81 67 47
CV 10-12 4,0 123 121 117 108 95 78 55
CV 10-14 5,5
 143 141 136 124 110 90 63
CV 10-16 5,5
 163 161 154 143 125 102 71
CV 10-18 7,5
 183 179 173 161 144 118 82
CV 10-20 7,5
 202 198 191 180 160 133 93
CV 10-22 7,5
 222 217 209 198 178 149 106

Конструкция и материалы



 №  Описание детали  Материал  EN/DIN  AISI/ASTM
1  Электродвигатель
2  Муфта вала
3  Головная часть насоса  Чугун  EN-JL 1030  ASTM 25B
4  Торцевое уплотнение вала
5  Вал  Нержавеющая сталь  1.4507  AISI 420
6  Напорный канал  Нержавеющая сталь  1.4301  AISI 304
7  Рабочее колесо  Нержавеющая сталь  1.4301  AISI 304
8  Блок рабочих колес  Нержавеющая сталь  1.4301  AISI 304
9  Всасывающий канал  Нержавеющая сталь  1.4301  AISI 304
10  Основание  Чугун  EN-JL 1030  ASTM 25B
11  Щелевое уплотнение  PTFE
12  Цилиндрический кожух  Нержавеющая сталь  1.4301  AISI 304
13  Уплотнение кожуха  EPDM/FKM

Габаритный чертеж


Размеры и масса

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
 CV 10-1 322 205 527 - 133 102 38
 CV 10-2 352 205 557 - 133 102 40
 CV 10-3 388 241 629 - 154 111 43
 CV 10-4 418 241/293
 659/711 - 154 111 50
 CV 10-5 456 275/293
 731/749 - 177 116 53
 CV 10-6 486 275/293
 761/779 - 177 116
 55
 CV 10-7 516 293
 809 - 177 116
 60
 CV 10-8 546 293 839 - 177 116
 61
 CV 10-9 576 293
 869 - 177
 116
 63
 CV 10-10 626 305
 931 - 197
 148
 65
 CV 10-12 686 305
 991 - 197
 148
 68
 CV 10-14 761 390
 1151 300 275
 210
 98
 CV 10-16 821 390
 1211 300 275 210 100
 CV 10-18 881 390 1271 300 275
 210 125
 CV 10-20 941 390
 1331 300 275
 210
 128
 CV 10-22 1001 390 1391 300 275
 210
 130
Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCV
МодельCV 10-7
Артикул производителя10019888
Масса нетто60 кг
