Код товара:
199516
- Производительность
- 250 л/мин
- Напор
- 42 м
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 50
- Выпускной патрубок
- DN 50
- Материал корпуса
- чугун ASTM 25B
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 3 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Производительность
- 250 л/мин
- Напор
- 42 м
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 50
- Выпускной патрубок
- DN 50
- Материал корпуса
- чугун ASTM 25B
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 3 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 300 мм
- Максимальное рабочее давление
- 16 бар
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

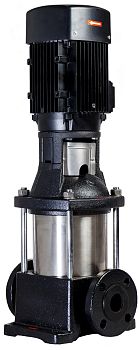

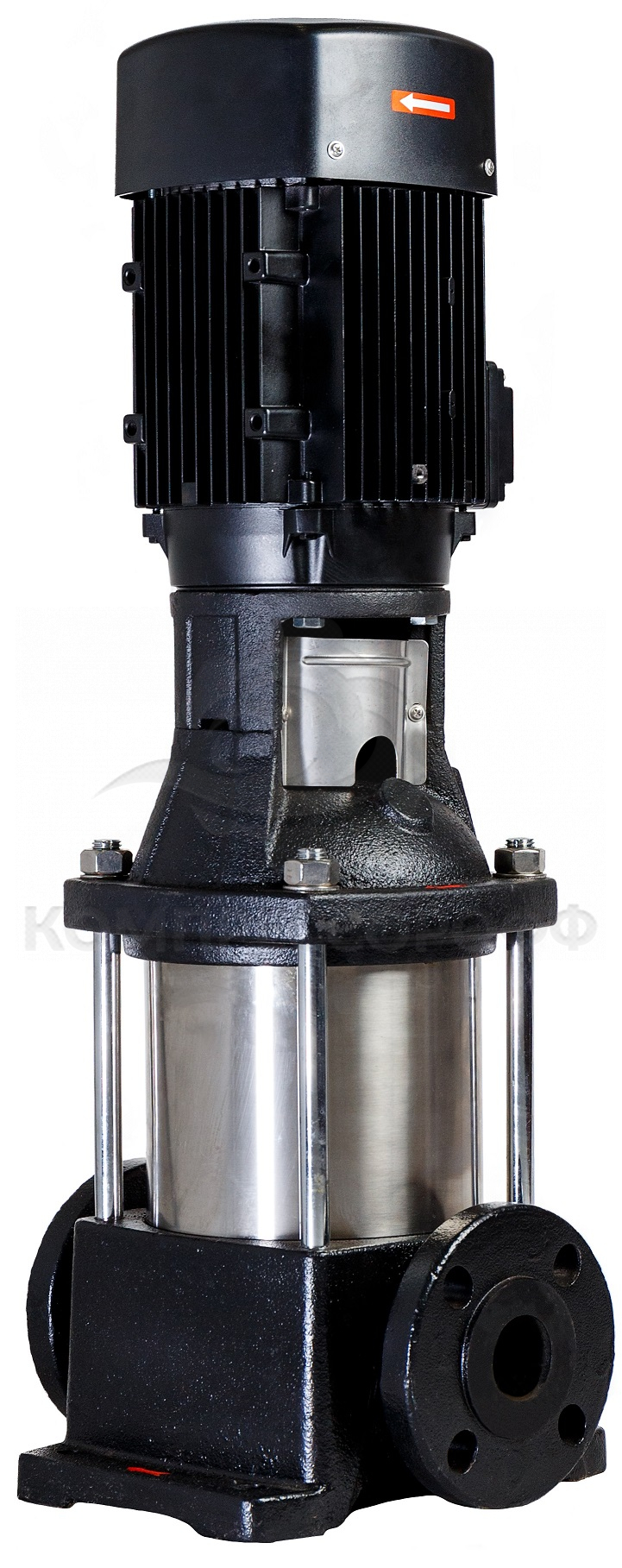

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

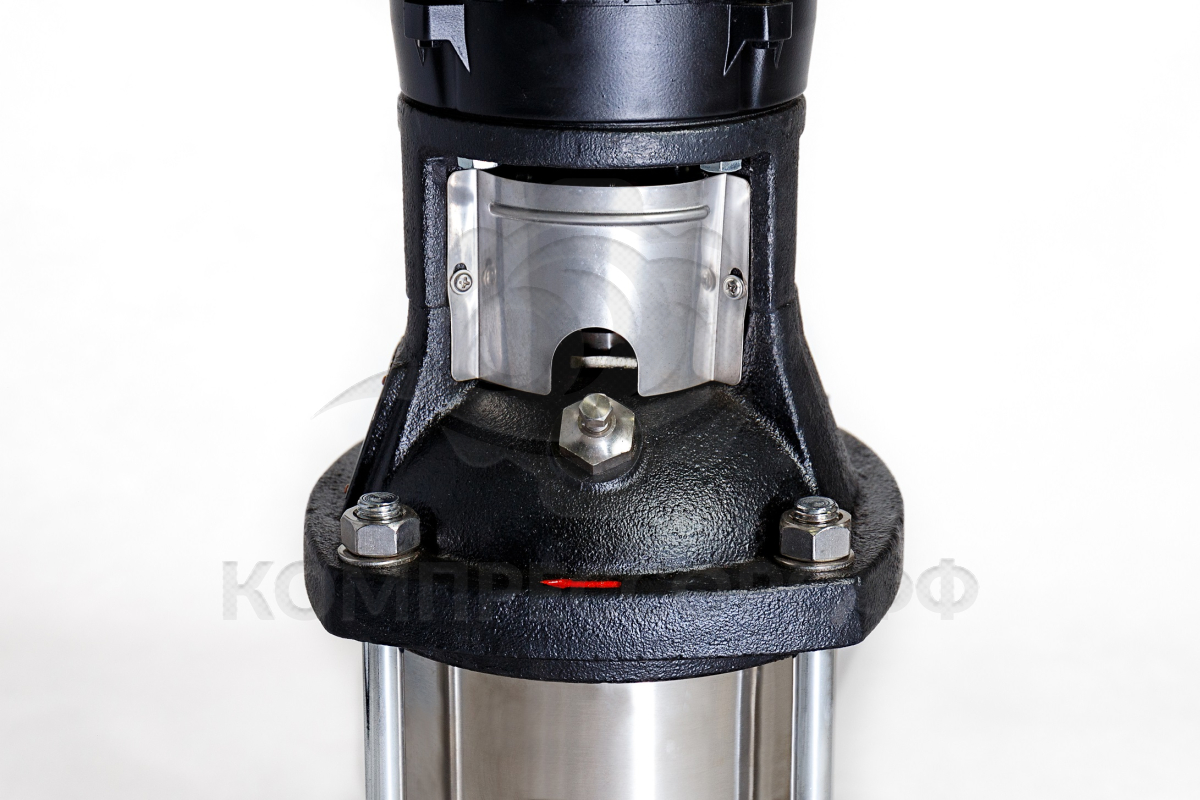

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) |
Q (м³/ч) | 8,0 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 24 |
| CV 15-1 | 1,1 |
H (м) |
14 | 13 | 12 | 11,5 | 11 | 10,5 | 10 | 9 | 8 | 7 |
| CV 15-2 |
2,2 |
26 | 25 | 24 | 23 | 22 | 21 | 20 | 18 | 16 | 14 | |
| CV 15-3 | 3,0 | 39 | 38 | 37 | 34 | 33 | 31 | 29 | 27 | 24 | 20 | |
| CV 15-4 |
4,0 |
52 | 50 | 48 | 46 | 44 | 43 | 40 | 36 | 31 | 26 | |
| CV 15-5 |
4,0 |
66 | 64 | 61 | 58 | 56 | 54 | 50 | 45 | 39 | 33 | |
| CV 15-6 | 5,5 | 80 | 78 | 75 | 70 | 67 | 65 | 60 | 54 | 47 | 41 | |
| CV 15-7 |
5,5 |
94 | 92 | 88 | 83 | 80 | 78 | 71 | 64 | 56 | 50 | |
| CV 15-8 |
7,5 |
108 | 105 | 101 | 96 | 93 | 90 | 83 | 75 | 66 | 57 | |
| CV 15-9 |
7,5 |
122 | 119 | 115 | 109 | 106 | 103 |
95 |
87 | 77 | 66 | |
| CV 15-10 |
11 |
136 | 133 | 128 | 123 | 120 | 116 |
107 |
98 | 86 | 76 | |
| CV 15-12 | 11 | 158 | 155 | 150 | 144 | 140 | 135 |
126 |
116 | 102 | 89 | |
| CV 15-14 |
11 |
183 | 178 | 172 | 165 | 162 | 156 |
145 |
133 | 118 | 103 | |
| CV 15-16 |
15 |
210 | 204 | 197 | 190 | 185 | 179 |
168 |
153 | 137 | 118 | |
| CV 15-17 |
15 |
224 | 218 | 212 | 203 | 198 | 193 |
181 |
166 | 151 | 129 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM |
Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | |||||
| B1 | B2 | B1+B2 | D | D1 | D2 | ||
| CV 15-1 | 353 | 241 | 594 | - | 154 | 111 | 45 |
| CV 15-2 | 406 | 275/293 | 681/699 | - | 177 | 116 | 50 |
| CV 15-3 | 451 | 293 | 744 | - | 177 | 116 | 55 |
| CV 15-4 | 516 |
305 |
821 | - | 197 | 148 | 60 |
| CV 15-5 | 561 |
305 |
866 | - | 197 | 148 | 63 |
| CV 15-6 | 627 |
390 |
1017 | 300 | 275 |
210 |
93 |
| CV 15-7 | 672 |
390 |
1062 | 300 | 275 |
210 |
97 |
| CV 15-8 | 717 | 390 | 1107 | 300 | 275 |
210 |
100 |
| CV 15-9 | 762 |
390 |
1152 | 300 |
275 |
210 |
102 |
| CV 15-10 | 827 |
505 |
1332 | 350 |
330 |
255 |
145 |
| CV 15-12 | 917 |
505 |
1422 | 350 |
330 |
255 |
150 |
| CV 15-14 | 1007 |
505 |
1512 | 350 |
330 |
255 |
152 |
| CV 15-16 | 1097 |
505 |
1602 | 350 | 330 | 255 | 153 |
| CV 15-17 | 1142 | 505 | 1647 | 350 |
330 |
255 | 165 |
Wellmix
Россия — родина бренда
Китай — страна производства
