Поверхностный насос Wellmix CV 2-26
Поверхностный насос Wellmix CV 2-26

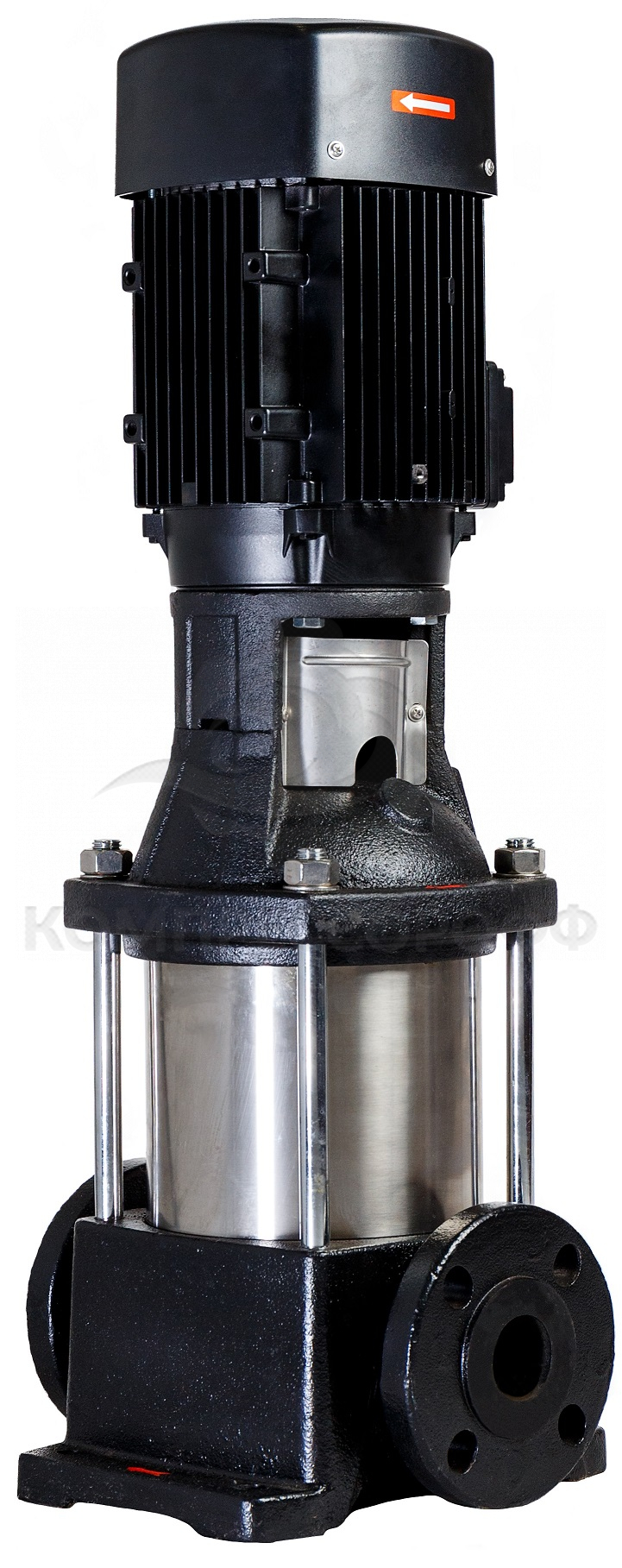

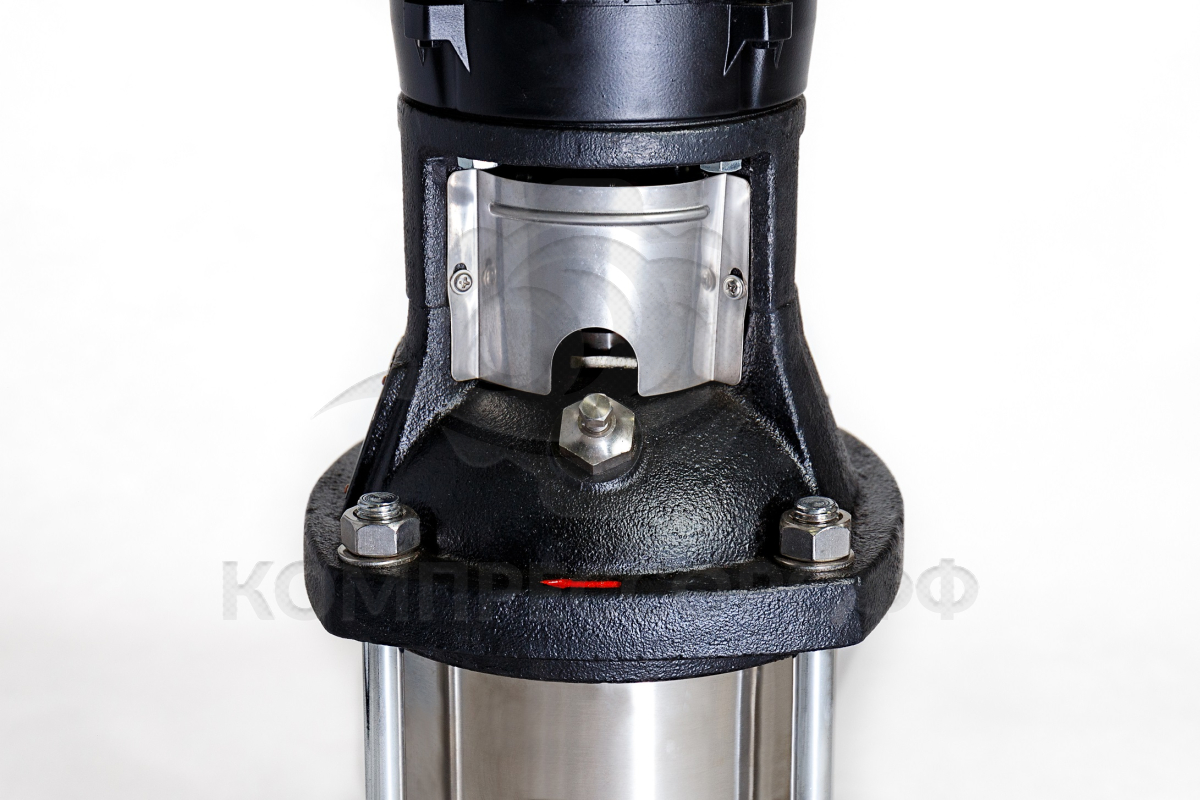

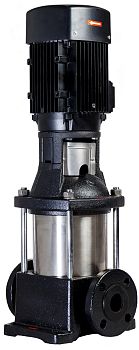

Поверхностный насос Wellmix CV 2-26. Основное изображение Поверхностный насос Wellmix CV 2-26. Дополнительное изображение 1

Поверхностный насос Wellmix CV 2-26

Код товара: 199623
Производительность
33 л/мин
Напор
224 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 32
Выпускной патрубок
DN 32
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Все характеристики
Купить Добавить в корзину
Производительность
33 л/мин
Напор
224 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 32
Выпускной патрубок
DN 32
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
250 мм
Максимальное рабочее давление
25 бар
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

 Модель Мощность
P₂ (кВт) 		Q (м³/ч) 1,0 1,2 1,6 2,0 2,4 2,8 3,2 3,5
CV 2-2 0,37 H (м) 16 15,5 14,5 14 12,5 11 9,5 8
CV 2-3 0,37
 23 22,5 21 20  18,5 16 14 12
CV 2-4 0,55
 3231 30 28  26  23 20 16
CV 2-5 0,55
 42,5 42 40 37  34,5  30 25 20
CV 2-6 0,75
 51 50 47 44  41  36 3024
CV 2-7 0,75
 59 57 55 52  47  41 35 28
CV 2-9 1,1
 72 71 67 63  58  51 44 36
CV 2-11 1,1
 87 85 80 74  67  5950 42
CV 2-13 1,5 106 104 99 90  81 71 60
 51
CV 2-15 1,5
 121 119 112 105 96  85 72
 61
CV 2-16 2,2
136 134 129 121  110  99 86
 75
CV 2-17 2,2
 141 139 132 124  115  103 90
 78
CV 2-18 2,2
 143 139 133 125  116105 91
 78
CV 2-19 2,2 162 160 154 144  131 116 107
 96
CV 2-20 2,2
 172 169 162 152 138 122 109 94
CV 2-22 2,2
 173 169 162 152 140 126
 110 95
CV 2-23 3,0
 197 195 187 175 159 141
 130
 116
CV 2-24 3,0
 206 200 190 178  166 147 130 115
CV 2-26 3,0
 206 201 191 180  170 155 133 118

Конструкция и материалы


 №  Описание детали  Материал  EN/DIN  AISI/ASTM
 1  Электродвигатель
2  Муфта вала
3  Головная часть насоса  Чугун  EN-JL 1030  ASTM 25B
4  Торцевое уплотнение вала
5  Вал  Нержавеющая сталь  1.4507  AISI 420
6  Напорный канал  Нержавеющая сталь  1.4301  AISI 304
7  Рабочее колесо  Нержавеющая сталь  1.4301  AISI 304
8  Блок рабочих колес  Нержавеющая сталь  1.4301  AISI 304
9  Всасывающий канал  Нержавеющая сталь  1.4301  AISI 304
10  Основание  Чугун  EN-JL 1030  ASTM 25B
11  Щелевое уплотнение  PTFE
12  Цилиндрический кожух  Нержавеющая сталь  1.4301  AISI 304
13  Уплотнение кожуха  EPDM/FKM

Габаритный чертеж


Размеры и масса

 Модель    Размер, мм      Масса, кг
B1 B2 B1+B2 D1 D2
 CV 2-2 262 205 467 133 102      22
 CV 2-3 280 205 485 133 102      22
 CV 2-4 298 205 503 133 102      25
 CV 2-5 316 205 521 133 102      25
 CV 2-6 334 205 539 133 102      27
 CV 2-7 352 205 557 133 102      27
 CV 2-9 394 241 635 154 111      29
 CV 2-11 430 241 671 154 111      29
 CV 2-13 466 241/293 707/759 154 111      32
 CV 2-15 502 241/293 743/795 154 111      32
 CV 2-16 520 241 762 154 111      32
 CV 2-17 538 275 813 177 116      38
 CV 2-18 558 275/293 833/851 177 116      38
 CV 2-19 574 293 867 177 116      38
 CV 2-20 592 293 885 177 116      40
 CV 2-22 630 275/293 905/923177 116      43
 CV 2-23 646 293 939177 116      43
 CV 2-24 664 293 957 177 116      48
 CV 2-26 702 293 995 177 116      48



Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCV
МодельCV 2-26
Артикул производителя10019958
Масса нетто48 кг
