Поверхностный насос Wellmix CV 32-2
Поверхностный насос Wellmix CV 32-2

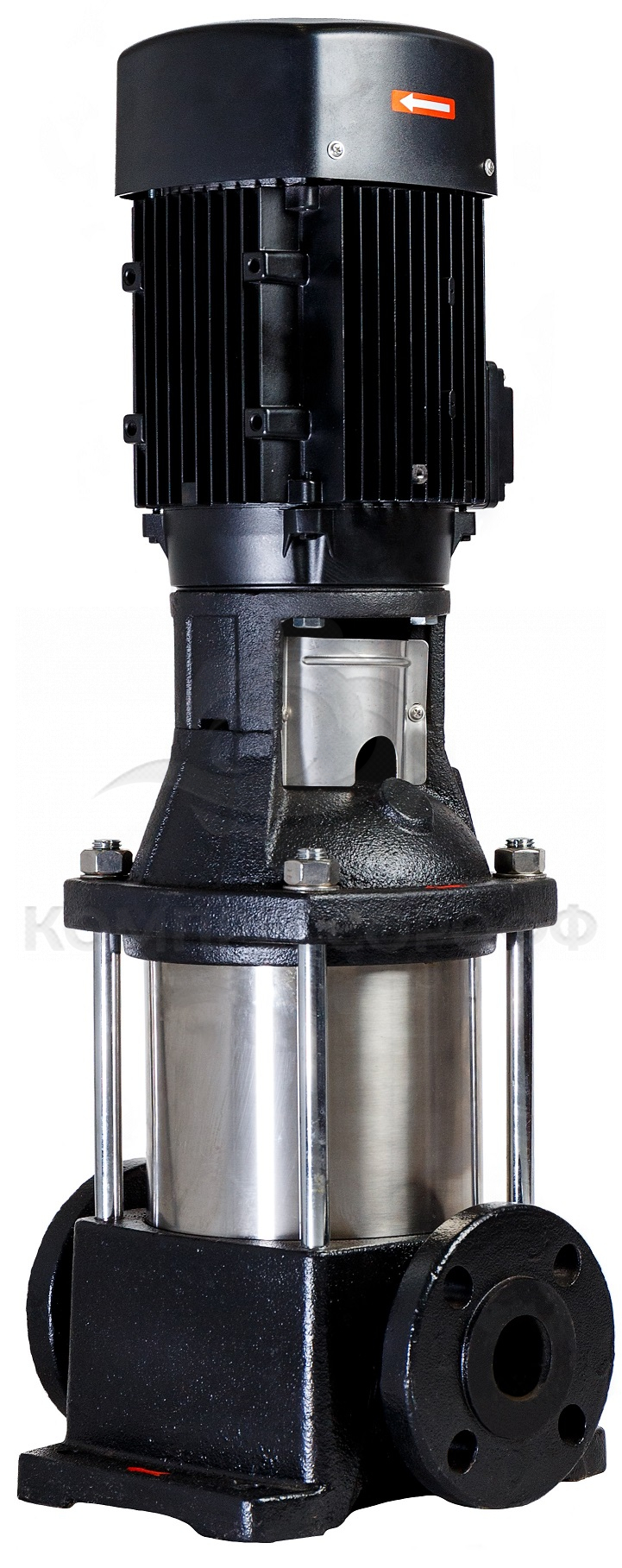

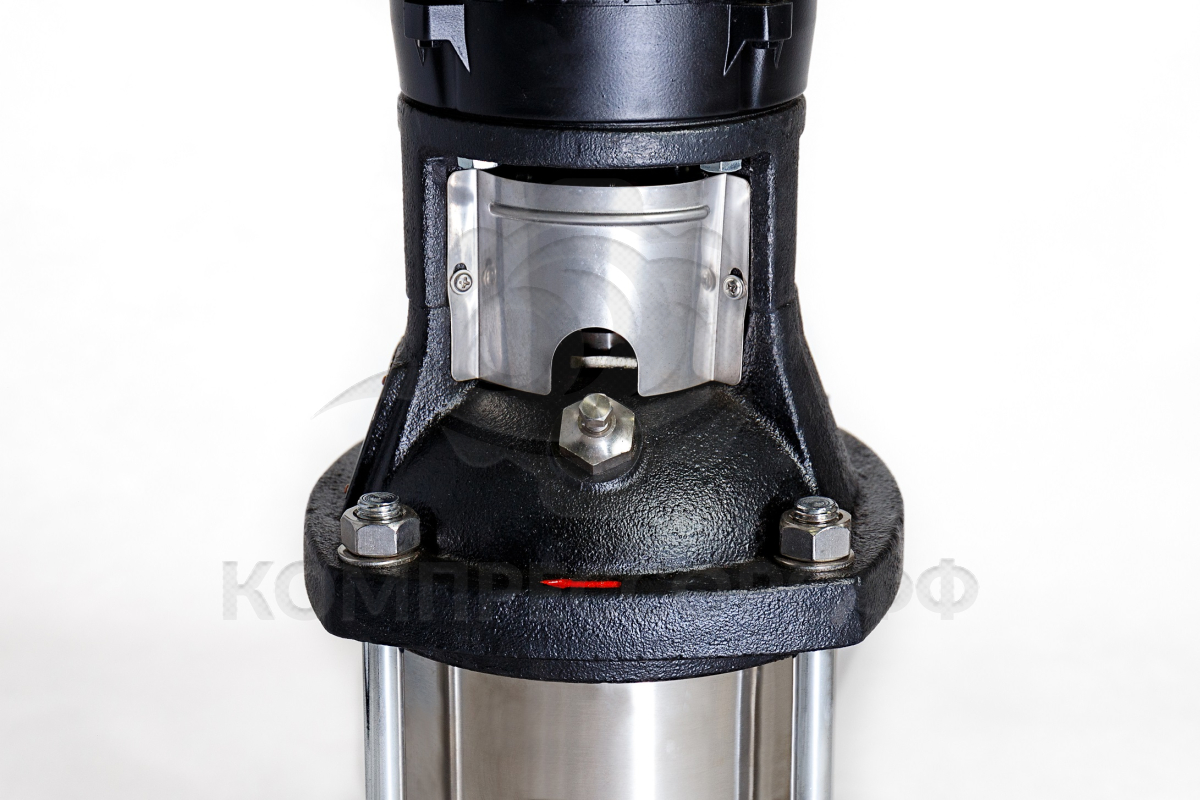

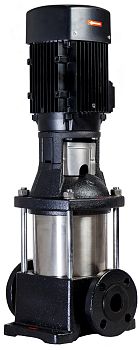

Поверхностный насос Wellmix CV 32-2. Основное изображение Поверхностный насос Wellmix CV 32-2. Дополнительное изображение 1

Поверхностный насос Wellmix CV 32-2

Код товара: 199529
Производительность
533 л/мин
Напор
40 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 65
Выпускной патрубок
DN 65
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
4 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Все характеристики
Купить Добавить в корзину
Производительность
533 л/мин
Напор
40 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 65
Выпускной патрубок
DN 65
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
4 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
320 мм
Максимальное рабочее давление
16 бар
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

Модель Мощность
P₂ (кВт) 		Q (м³/ч) 12 16 20 24 28 30 32 36 40
CV 32-1-1 1,5 H (м)
          		14,5 14 13 12 11 10,5 10 9 7
CV 32-1 2,2
 19 18 16,5 15,5 14,5 14 13 11,5 9,5
CV 32-2-2 3,0 30 28 26 24 22 21 19 16 14
CV 32-2 4,0
 36 34 32 30 27 26 24 21 17
CV 32-3-2 4,0
 48 45 42 39 36 34 32 27 21
CV 32-3 5,5 54 52 49 46 42 39 37 31 25
CV 32-4-2 7,5
 66 63 59 55 50 47 44 38 29
CV 32-4 7,5
 72 69 66 62 56 53 50 42 34
CV 32-5-2 11
 84 80 76 71 64 61 57
 48 37
CV 32-5 11
 91 87 83 78 71 66 62
 53 42
CV 32-6-2 11 101 97 92 87 79 75 70
 59 47
CV 32-6 11
 109 105 101 95 87 83 77
 65 52
CV 32-7-2 15
 119 115 110 105 96 90 84
 71 57
CV 32-7 15 127 123 118 112 103 97 91 78 61
CV 32-8-2
 15 136 132 127 120 110 104 97 82 66
CV 32-8
 15 143 139 134 126 117 111 104 88 70
CV 32-9-2
 18,5 153 149 144 137 126 119 112 95 75
CV 32-9
 18,5 161 157 152 145 134 126 119 102 80
CV 32-10-2
 18,5 172 168 162 154 143 135 127 108 84
CV 32-10
 18,5 179 174 169 162 149 142 134 114 88
CV 32-11-2 22 189 184 178 169 158 149 141 120 93
CV 32-11
 22 197 192 186 178 165 157 148 126 97
CV 32-12-2
 22 207 202 196 186 174 165 155 132 102
CV 32-12
 22 214 210 203 196 180 171 161 137 107
CV 32-13-2
 30 225 220 213 203 188 179 169 143 112
CV 32-13
 30 232 227 220 213 197 187 117 150 118
CV 32-14-2
 30 243 238 230 220 206 197 185 156 124
CV 32-14
 30 250 245 237 227 212 203 192 163 130

Конструкция и материалы



 №  Описание детали  Материал  EN/DIN  AISI/ASTM
1  Электродвигатель
2  Муфта вала
3  Головная часть насоса  Чугун  EN-JL 1030  ASTM 25B
4  Торцевое уплотнение вала
5  Вал  Нержавеющая сталь  1.4507  AISI 420
6  Напорный канал  Нержавеющая сталь  1.4301  AISI 304
7  Рабочее колесо  Нержавеющая сталь  1.4301  AISI 304
8  Блок рабочих колес  Нержавеющая сталь  1.4301  AISI 304
9  Всасывающий канал  Нержавеющая сталь  1.4301  AISI 304
10  Основание  Чугун  EN-JL 1030  ASTM 25B
11  Щелевое уплотнение  PTFE
12  Цилиндрический кожух  Нержавеющая сталь  1.4301  AISI 304
13  Уплотнение кожуха  EPDM/FKM

Габаритный чертеж


Размеры и масса

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
CV 32-1-1 455 241/293 696/784 - 154 111 62
CV 32-1 455 275/293 730/748 - 177 116 63
CV 32-2-2 525 293 818 - 177 116 77
CV 32-2 525 305
 830 - 197 148 88
CV 32-3-2 595 305
 900 - 197 148 107
CV 32-3 620 390
 1010 300 275 210
 107
CV 32-4-2 690 390
 1080 300 275 210
 119
CV 32-4 690 390 1080 300 275 210
 120
CV 32-5-2 915 505
 1420 350 330
 255
 173
CV 32-5 915 505
 1420 350 330
 255
 174
CV 32-6-2 985 505
 1490 350 330
 255
 180
CV 32-6 985 505
 1490 350 330 255 181
CV 32-7-2 1055 505 1560 350 330
 255 210
CV 32-7 1055 505 1560 350
 330
 255 211
CV 32-8-2 1125 505 1630 350
 330
 255 213
CV 32-8
 1125 505 1630 350
 330
 255 214
CV 32-9-2
 1195 560 1755 350
 330 255 230
CV 32-9
 1195 560 1755 350
 330 255 230
CV 32-10-2
 1265 560 1820 350 330 255 235
CV 32-10
 1265 560 1820 350
 330 255 236
CV 32-11-2
 1335 590 1925 350 380 380 275
CV 32-11
 1335 590 1925 350 380 380 276
CV 32-12-2
 1405 590 1995 350
 380 380 280
CV 32-12
 1405 590 1995 350
 380 380 281
CV 32-13-2
 1475 660 2135 400 420 305 400
CV 32-13
 1475 660 2135 400 420 305 400
CV 32-14-2
 1525 660 2185 400 420 305 405
CV 32-14
 1525 660 2185 400 420 305
 405


Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCV
МодельCV 32-2
Артикул производителя10019848
Масса нетто88 кг
