Код товара:
200481
- Производительность
- 750 л/мин
- Напор
- 315 м
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 80
- Выпускной патрубок
- DN 80
- Материал корпуса
- чугун ASTM 25B
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 45 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Производительность
- 750 л/мин
- Напор
- 315 м
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 80
- Выпускной патрубок
- DN 80
- Материал корпуса
- чугун ASTM 25B
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 45 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 365 мм
- Максимальное рабочее давление
- 33 бар
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

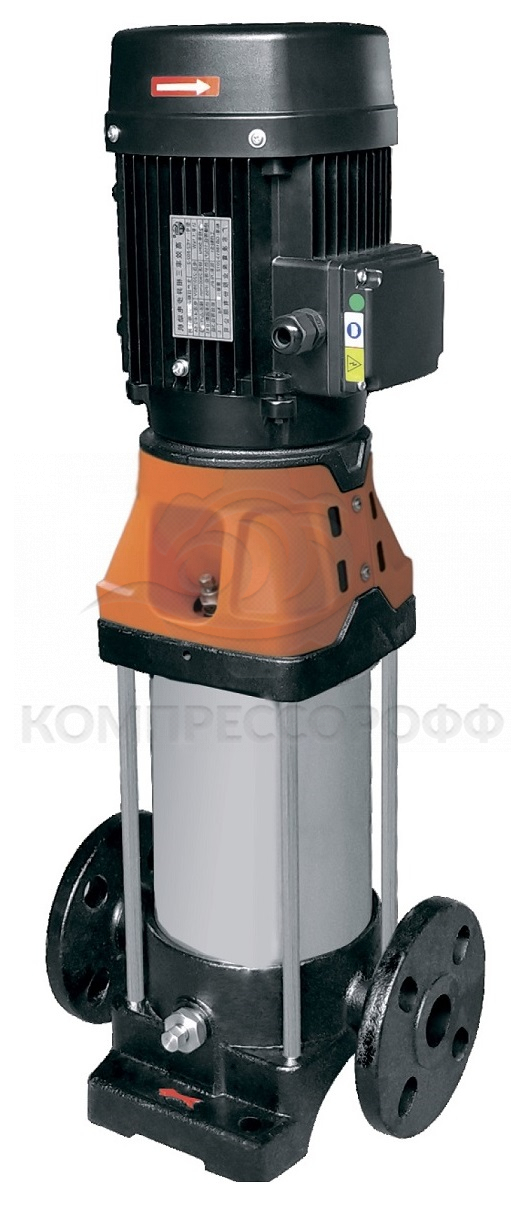

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение | |
| Фильтрация и перекачивание воды для станций водоснабжения | • |
| Распределение воды из гидроузла | • |
| Повышение давления в магистральных трубопроводах | • |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. | • |
| Повышение давления в промышленных установках | • |
| Промышленность | |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей | • |
| - в моечных установках и системах очистки | • |
| - на автомойках | • |
| - в системах пожаротушения | • |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха | • |
| - в системах питания котлов и удаления конденсата | • |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) | • |
| - в рыбоводстве | • |
| Перекачивание: | |
| - растворов масел и спиртов | • |
| - гликолей и охлаждающих жидкостей | • |
|
Водоподготовка
|
|
| Системы сверхтонкой фильтрации | ◦ |
| Системы обратного осмоса | ◦ |
| Системы умягчения, деминерализации, деионизации | ◦ |
| Системы дистилляции | ◦ |
| Сепараторы |
◦
|
| Плавательные бассейны | • |
| Ирригация | |
| Гидромелиорация полей (орошение) | • |
| Дождевальные установки | • |
| Капельное орошение | • |
• Рекомендуемое применение
◦ Возможное применение
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 3 | Муфта вала | |||
| 4 | Щит защитный | Нержавеющая сталь | 1.4301 | AISI 304 |
| 5 | Торцевое уплотнение вала | |||
| 6 | Крышка головной части | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 | Напорный канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 | Щелевое уплотнение | PTFE | ||
| 9 | Камера рабочего колеса | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 | Всасывающий канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 | Вал | Нержавеющая сталь | AISI 420 | |
| 12 | Рабочее колесо | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 | Цилиндрический кожух | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 14 | Уплотнение кожуха | EPDM/FKM | ||
| 15 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
Габаритный чертеж
Технические характеристики CV 45 (IE3)
| Наименование | Артикул | Мощность | Размеры | Масса | |||
| B1 | B2 | D1 | D2 | ||||
| CV 45-1-1 (IE3) | 25019819 | 3 | 480 | 300 | 168 | 127 | 86 |
| CV 45-1-0 (IE3) | 25019923 | 4 | 480 | 323 | 200 | 146 | 86 |
| CV 45-2-2 (IE3) | 25019921 | 5,5 | 668 | 379 | 212 | 160 | 102 |
| CV 45-2-0 (IE3) | 25019922 | 7,5 | 668 | 417 | 212 | 160 | 102 |
| CV 45-3-2 (IE3) | 25019919 | 11 | 806 | 448 | 255 | 178 | 175 |
| CV 45-3-0 (IE3) | 25019920 | 11 | 806 | 448 | 255 | 178 | 175 |
| CV 45-4-2 (IE3) | 25019917 | 15 | 886 | 489 | 255 | 178 | 187 |
| CV 45-4-0 (IE3) | 25019918 | 15 | 886 | 489 | 255 | 178 | 187 |
| CV 45-5-2 (IE3) | 25019817 | 18,5 | 966 | 542 | 313 | 257 | 208 |
| CV 45-5-0 (IE3) | 25019818 | 18,5 | 966 | 542 | 313 | 257 | 208 |
| CV 45-6-2 (IE3) | 25019916 | 22 | 1046 | 580 | 356 | 270 | 251 |
| CV 45-6-0 (IE3) | 25019816 | 22 | 1046 | 580 | 356 | 270 | 251 |
| CV 45-7-2 (IE3) | 25019814 | 30 | 1126 | 653 | 395 | 304 | 315 |
| CV 45-7-0 (IE3) | 25019815 | 30 | 1126 | 653 | 395 | 304 | 315 |
| CV 45-8-2 (IE3) | 25019812 | 30 | 1206 | 653 | 395 | 304 | 319 |
| CV 45-8-0 (IE3) | 25019813 | 30 | 1206 | 653 | 395 | 304 | 319 |
| CV 45-9-2 (IE3) | 25019810 | 30 | 1286 | 653 | 395 | 304 | 323 |
| CV 45-9-0 (IE3) | 25019811 | 37 | 1286 | 653 | 395 | 304 | 323 |
| CV 45-10-2 (IE3) | 25019808 | 37 | 1366 | 653 | 395 | 304 | 347 |
| CV 45-10-0 (IE3) | 25019809 | 37 | 1366 | 653 | 395 | 304 | 347 |
| CV 45-11-2 (IE3) | 25019806 | 45 | 1446 | 700 | 470 | 345 | 413 |
| CV 45-11-0 (IE3) | 25019807 | 45 | 1446 | 700 | 470 | 345 | 413 |
| CV 45-12-2 (IE3) | 25019804 | 45 | 1526 | 700 | 470 | 345 | 417 |
| CV 45-12-0 (IE3) | 25019805 | 45 | 1526 | 700 | 470 | 345 | 417 |
| CV 45-13-2 (IE3) | 25019803 | 45 | 1606 | 700 | 470 | 345 | 421 |
Диаграммы характеристик CV 45 (IE3)
