Поверхностный насос Wellmix CV 5-20
Поверхностный насос Wellmix CV 5-20

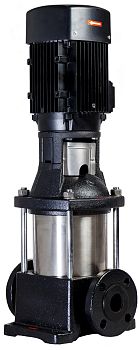

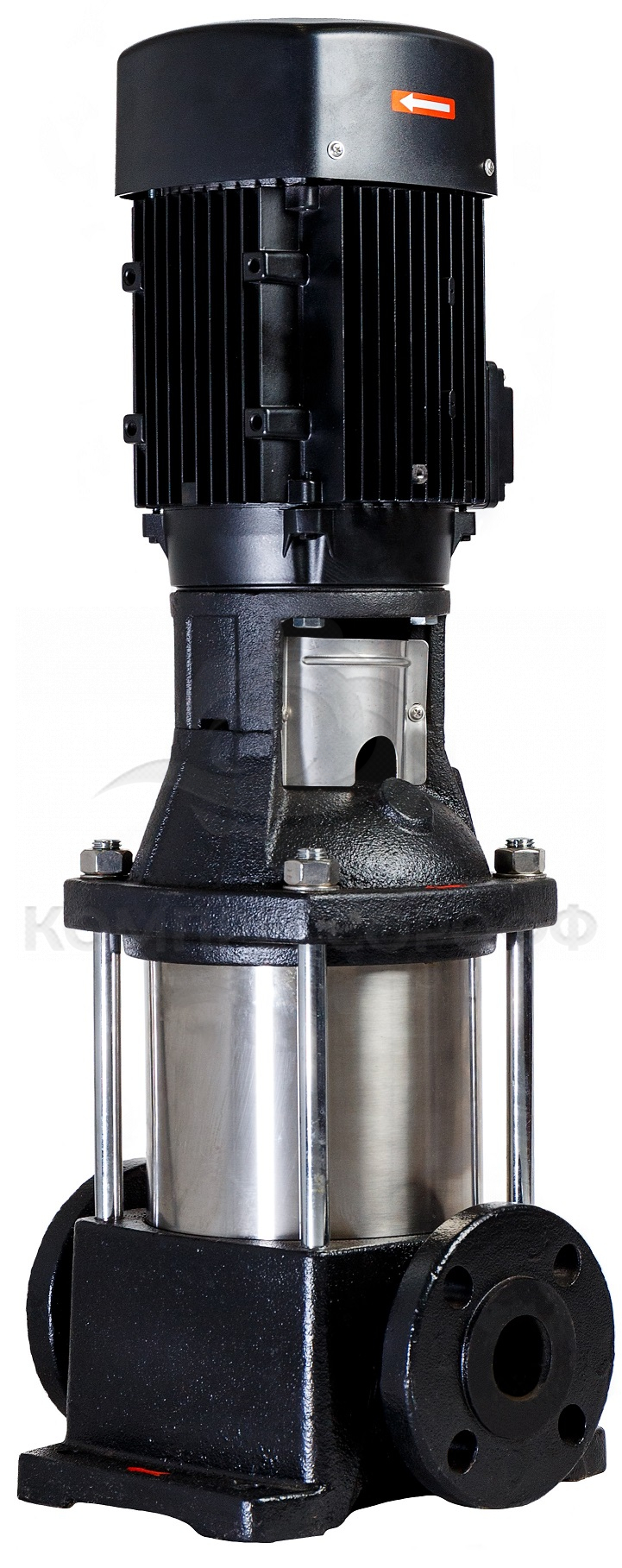

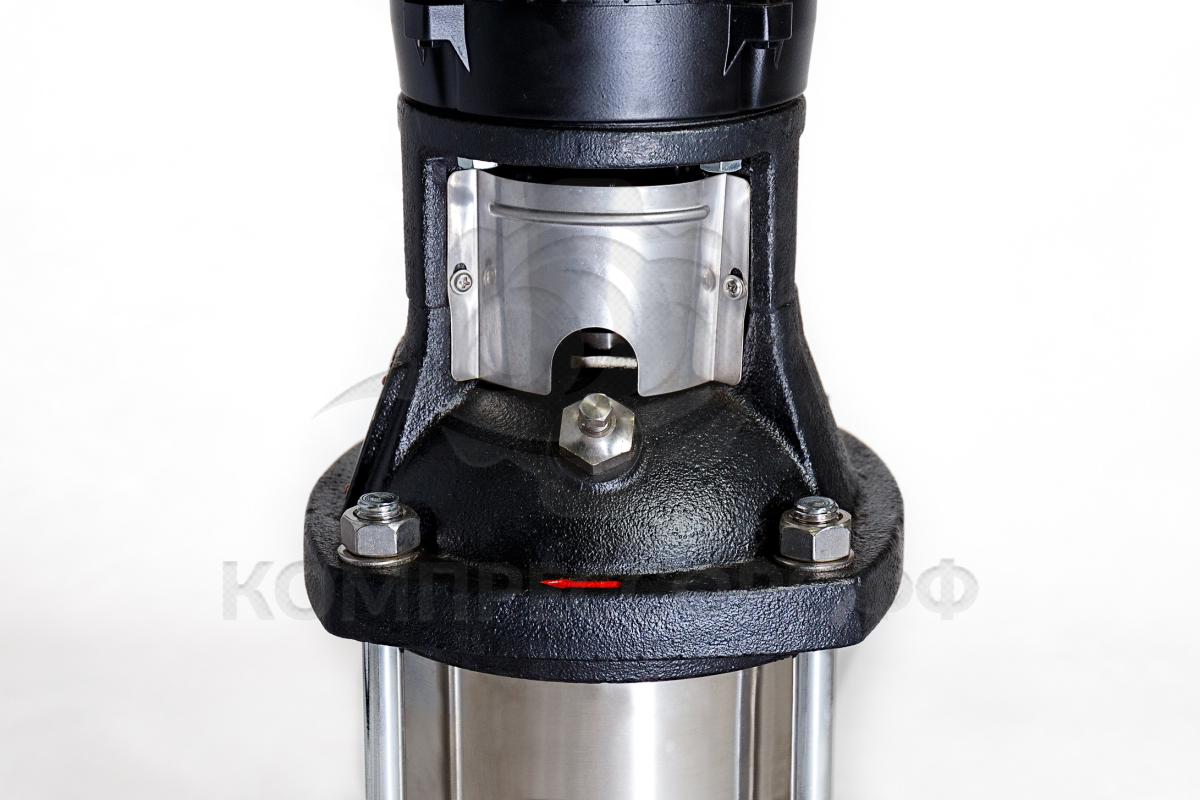

Поверхностный насос Wellmix CV 5-20. Основное изображение Поверхностный насос Wellmix CV 5-20. Дополнительное изображение 1

Поверхностный насос Wellmix CV 5-20

Код товара: 199751
Производительность
83 л/мин
Напор
133 м
Стандарт подключения
фланец DN 32
Всасывающий патрубок
DN 32
Выпускной патрубок
DN 32
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Все характеристики
Купить Добавить в корзину
Производительность
83 л/мин
Напор
133 м
Стандарт подключения
фланец DN 32
Всасывающий патрубок
DN 32
Выпускной патрубок
DN 32
Материал корпуса
чугун ASTM 25B
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
250 мм
Максимальное рабочее давление
25 бар
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

 Модель Мощность
P₂ (кВт) 		Q (м³/ч) 2,0 3,0 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5
 8,0
CV 5-2 0,37 H (м)
 14 13 12 11,5 11 10 9 8 7,5 6,5 6
CV 5-3 0,55
 19 18 16,5 15,5 15 14 13 12 11 9 8
CV 5-4 0,55
 24,5 23 22,5 21 20 18,5 17 15,5 14 12,5 11
CV 5-5 0,75
 30,5 29 27 26 24,5 23 21,5 20 17,5 16
 14
CV 5-6 1,1
 37 35 33 31,5 30 28 26 24 22 20 18
CV 5-7 1,1
 43 41 39 37 35 33 21 28 26 24 21
CV 5-8 1,1
 49 47 44 42 40 38 36 32 30 27 24
CV 5-9 1,5
 56 53 50 47,5 45 42,5 40 37 33,5 30,5
 27
CV 5-10 1,5
 62 59 55 53 50 47 44
 41
 37
 34
 30
CV 5-11 2,2
 68,5 65,5 61,5 59 56 52 49
 45
 41
 37 33
CV 5-12 2,2
 75 72,5 68 65 62 58 54
 49
 45 40,5 36
CV 5-13 2,2
 81,5 79 74 71 68 64 59,5
 54 49
 44 39
CV 5-14 2,2
 89 85 81 77 74 69 65
 59 54 48 42
CV 5-15 2,2
 96 93 88 84 80 75 70
 64 59
 52 45
CV 5-16 2,2
 103 100 94 90 85 80 75 69 63 56 48
CV 5-18 3,0
 115 110 104 100 96 90
 85 78 71
 63 54
CV 5-20 3,0
 129 122 115 109 105 99
 94
 86
 78
 70
 60
CV 5-22 4,0
 139 134 126 121 116 110 103 95 87 77
 66
CV 5-24 4,0
 152 146 138 133 127 120 113 105 96 84 72
CV 5-26 4,0
 164 158
 150 144 138 131
 122 114 104 91 78
CV 5-29 4,0
 185 177 168 164 157 150
 141
 132
 119
 103
 87
CV 5-32 5,5 205 197 189 183 176 166
 158
 147
 134
 114
 96
CV 5-36 5,5
 230 222 212 205 198
 188
 177
 166
 154 133 108

Конструкция и материалы

 №  Описание детали  Материал  EN/DIN  AISI/ASTM
1  Электродвигатель
2  Муфта вала
3  Головная часть насоса  Чугун  EN-JL 1030  ASTM 25B
4  Торцевое уплотнение вала
5  Вал  Нержавеющая сталь  1.4507  AISI 420
6  Напорный канал  Нержавеющая сталь  1.4301  AISI 304
7  Рабочее колесо  Нержавеющая сталь  1.4301  AISI 304
8  Блок рабочих колес  Нержавеющая сталь  1.4301  AISI 304
9  Всасывающий канал  Нержавеющая сталь  1.4301  AISI 304
10  Основание  Чугун  EN-JL 1030  ASTM 25B
11  Щелевое уплотнение  PTFE
12  Цилиндрический кожух  Нержавеющая сталь  1.4301  AISI 304
13  Уплотнение кожуха  EPDM/FKM

Габаритный чертеж


Размеры и масса

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
 CV 5-2 280 205 485 - 133 102 23
 CV 5-3 307 205 512 - 133 102 23
 CV 5-4 334 205 539 - 133 102 25
 CV 5-5 361 205 566 - 133 102 25
 CV 5-6 394 241 635 - 154 111 29
 CV 5-7 421 241 662 - 154 111
 31
 CV 5-8 448 241 689 - 154 111
 32
 CV 5-9 475/483 241/293 716/776 - 154/177 111/144,5
 38
 CV 5-10 502/510 241/293
 743/803 - 154/177
 111/144,5
 39
 CV 5-11 537 275/293
 812/830 - 177
 116/144,5
 40
 CV 5-12 564 275/293
 839/857 - 177
 116/144,5
 41
 CV 5-13 591 275/293
 866/884 - 177
 116/144,5
 42
 CV 5-14 618 275/293
 893/911 - 177
 116/144,5
 43
 CV 5-15 645 275/293
 920/938 - 177
 116/144,5
 44
 CV 5-16 672 275/293
 947/965 - 177
 116/144,5
 45
 CV 5-18 726 293 1019 - 177
 116 48
 CV 5-20 780 293 1073 - 177
 116 49
 CV 5-22 854 305 1159 - 177
 148 61
 CV 5-24 908 305 1213 - 197
 148
 62
 CV 5-26 962 305 1267 - 197
 148
 64
 CV 5-29 1043 305 1348 - 197
 148
 67
 CV 5-32 1145 390 1535 300 275
 210 82
 CV 5-36 1253 390 1643 300 275
 210 85
Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCV
МодельCV 5-20
Артикул производителя10019901
Масса нетто49 кг
