Код товара:
199876
- Производительность
- 167 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 40
- Выпускной патрубок
- DN 40
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 3 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Производительность
- 167 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 40
- Выпускной патрубок
- DN 40
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 3 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 280 мм
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

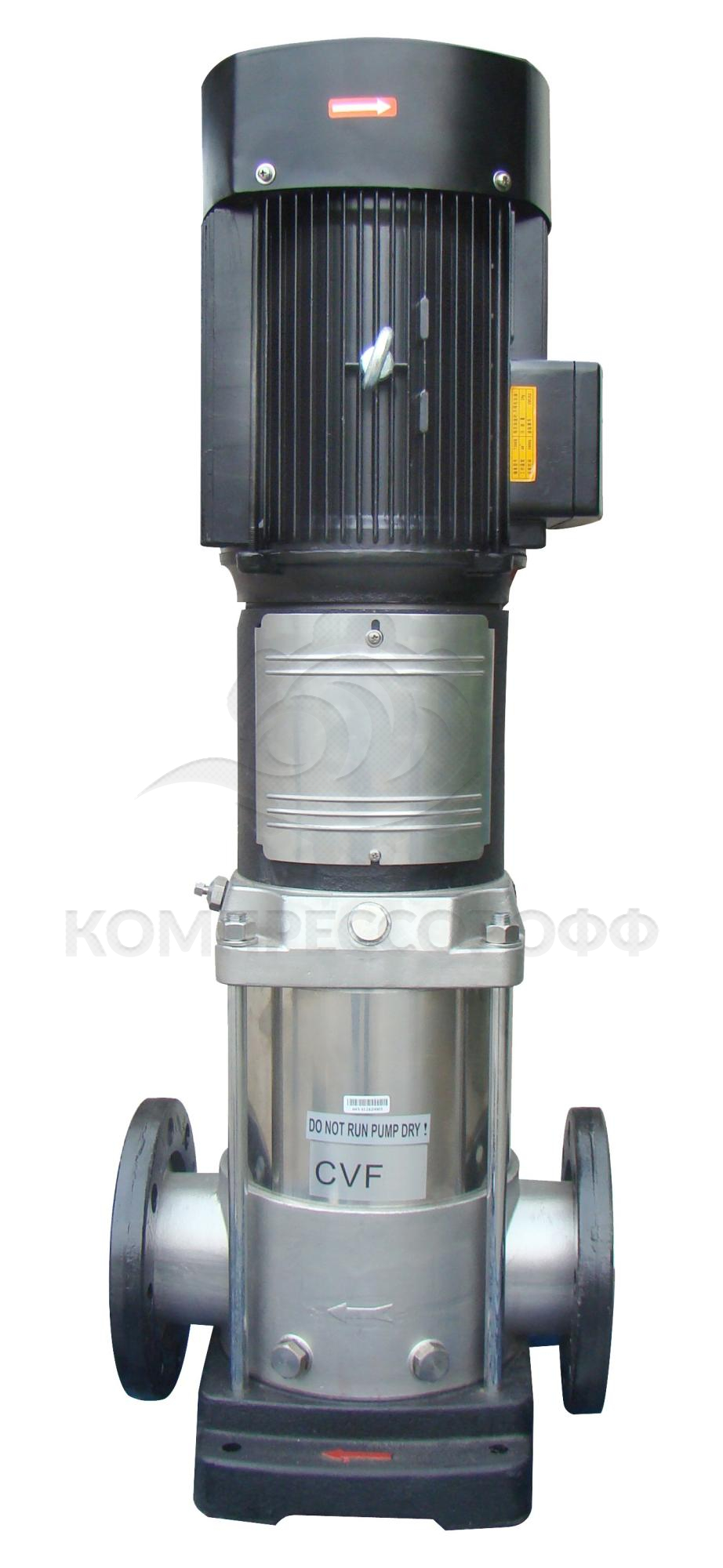

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
● Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
● Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
● Водоочистка плавательных бассейнов
● Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) | Q (м³/ч) | 2,0 | 4,0 | 6,0 | 8,0 | 10 | 12 | 14 |
| CVF 10-1 | 0,37 |
H (м) | 13 | 12 | 11 | 9,5 | 8,5 | 7 | 6 |
| CVF 10-2 |
0,75 | 23 | 22 | 20 | 18 | 16 | 13 | 10 | |
| CVF 10-3 | 1,1 | 33 | 32 | 31 | 28 | 25 | 21 | 16 | |
| CVF 10-4 |
1,5 | 43 | 42 | 40 | 37 | 32 | 27 | 20 | |
| CVF 10-5 |
2,2 | 53 | 51 | 48 | 44 | 39 | 32 | 24 | |
| CVF 10-6 |
2,2 | 62 | 61 | 58 | 53 | 46 | 38 | 28 | |
| CVF 10-7 |
3,0 | 73 | 72 | 67 | 61 | 54 | 43 | 32 | |
| CVF 10-8 |
3,0 | 83 | 81 | 78 | 71 | 62 | 51 | 37 | |
| CVF 10-9 |
3,0 | 93 | 91 | 87 | 81 | 71 | 59 |
42 | |
| CVF 10-10 |
4,0 | 104 | 101 | 98 | 91 | 81 | 67 |
47 | |
| CVF 10-12 | 4,0 | 123 | 121 | 117 | 108 | 95 | 78 |
55 | |
| CVF 10-14 |
5,5 | 143 | 141 | 136 | 124 | 110 | 90 |
63 | |
| CVF 10-16 |
5,5 | 163 | 161 | 154 | 143 | 125 | 102 |
71 | |
| CVF 10-18 |
7,5 | 183 | 179 | 173 | 161 | 144 | 118 |
82 | |
| CVF 10-20 |
7,5 | 202 | 198 | 191 | 180 | 160 | 133 | 93 | |
| CVF 10-22 |
7,5 | 222 | 217 | 209 | 198 | 178 | 149 | 106 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Нержавеющая сталь | 1.4301 | AISI 304 |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM | ||
| 14 | Плита-основание | Чугун | EN-JL 1030 | ASTM 25B |
| 15 | Крышка головной части | Нержавеющая сталь | 1.4301 | AISI 304 |
Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | |||||
| B1 | B2 | B1+B2 | D | D1 | D2 | ||
| CVF 10-1 | 322 | 205 | 527 | - | 133 | 102 | 33 |
| CVF 10-2 | 352 | 205 | 557 | - | 133 | 102 | 35 |
| CVF 10-3 | 388 | 241 | 629 | - | 154 | 111 | 38 |
| CVF 10-4 | 418 |
241/293 | 659/711 | - | 154 | 111 | 45 |
| CVF 10-5 | 456 |
275/293 | 731/749 | - | 177 | 116 | 48 |
| CVF 10-6 | 486 |
275/293 | 761/779 | - | 177 |
116 | 50 |
| CVF 10-7 | 516 |
293 | 809 | - | 177 |
116 | 55 |
| CVF 10-8 | 546 | 293 | 839 | - | 177 |
116 | 56 |
| CVF 10-9 | 576 |
293 | 869 | - |
177 |
116 | 57 |
| CVF 10-10 | 626 |
305 | 931 | - |
197 |
148 | 60 |
| CVF 10-12 | 686 |
305 | 991 | - |
197 |
148 | 63 |
| CVF 10-14 | 761 |
390 | 1151 | 300 |
275 |
210 | 93 |
| CVF 10-16 | 821 |
390 | 1211 | 300 | 275 | 210 | 95 |
| CVF 10-18 | 881 | 390 | 1271 | 300 |
275 | 210 | 120 |
| CVF 10-20 | 941 |
390 | 1331 | 300 |
275 |
210 | 123 |
| CVF 10-22 | 1001 | 390 | 1391 | 300 |
275 |
210 | 125 |
Wellmix
Россия — родина бренда
Китай — страна производства
