Код товара:
199951
- Производительность
- 333 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 50
- Выпускной патрубок
- DN 50
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 4 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Производительность
- 333 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 50
- Выпускной патрубок
- DN 50
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 4 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 300 мм
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

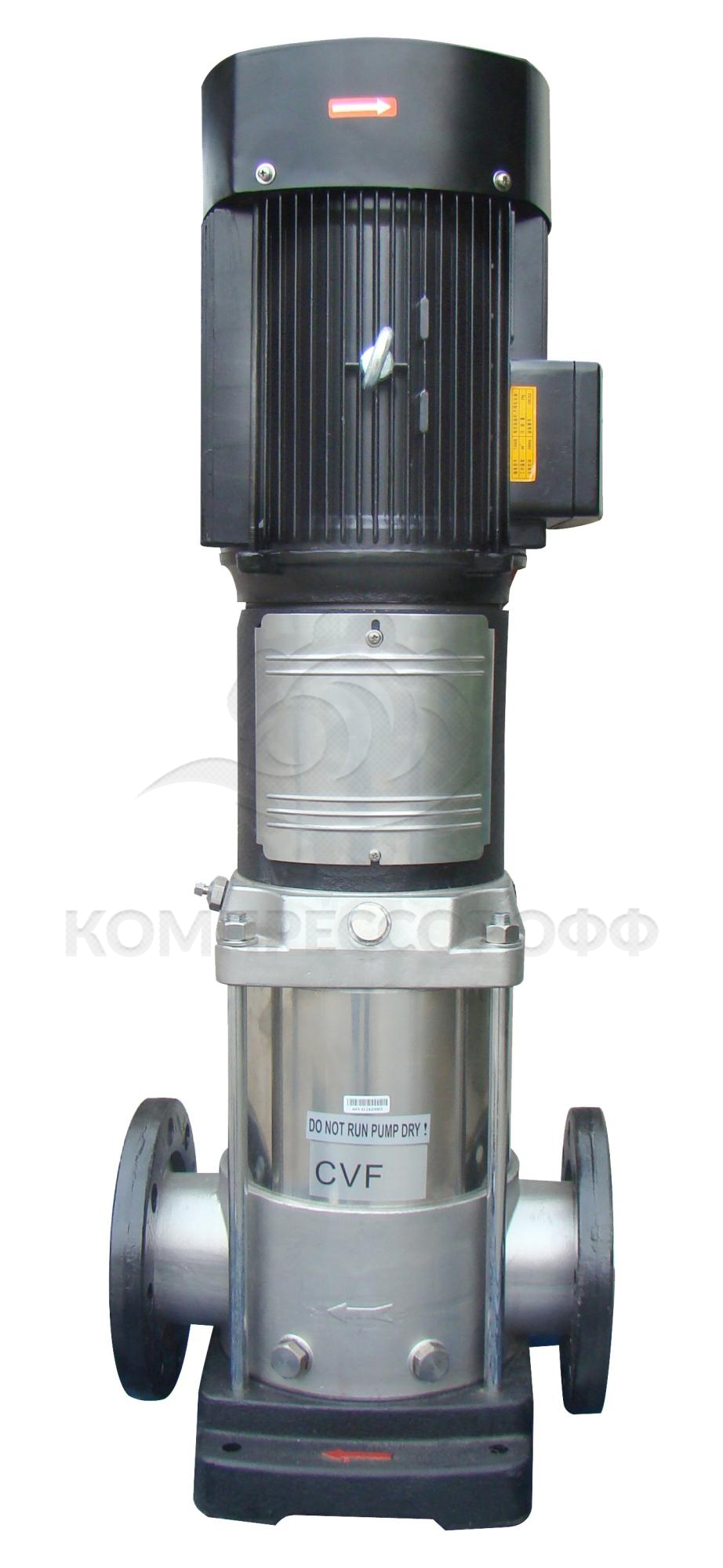

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) |
Q (м³/ч) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 |
| CVF 20-1 | 1,1 |
H (м) |
14 | 13,5 | 13 | 12,5 | 12 | 11,5 | 10,5 | 9 | 8 | 7 |
| CVF 20-2 |
2,2 |
28 | 27 | 26 | 25 | 24 | 22,5 | 21 | 18 | 16 | 14 | |
| CVF 20-3 | 4,0 | 41 | 40 | 39 | 38 | 36 | 34 | 32 | 27 | 24 | 21 | |
| CVF 20-4 |
5,5 |
54 | 53 | 52 | 51 | 50 | 46 | 43 | 36 | 32 | 27 | |
| CVF 20-5 |
5,5 |
68 | 67 | 65 | 63 | 61 | 58 | 55 | 45 | 40 | 33 | |
| CVF 20-6 | 7,5 | 82 | 80 | 78 | 77 | 73 | 70 | 66 | 55 | 48 | 40 | |
| CVF 20-7 |
7,5 |
96 | 94 | 92 | 89 | 86 | 82 | 77 | 65 | 58 | 47 | |
| CVF 20-8 |
11 |
110 | 107 | 104 | 102 | 99 | 95 | 89 | 76 | 67 | 56 | |
| CVF 20-10 |
11 |
137 | 135 | 132 | 127 | 124 | 118 |
112 |
98 | 86 | 73 | |
| CVF 20-12 |
15 |
164 | 162 | 158 | 154 | 149 | 142 |
136 |
118 | 106 | 90 | |
| CVF 20-14 | 15 | 191 | 189 | 186 | 181 | 176 | 169 |
161 |
140 | 126 | 110 | |
| CVF 20-16 |
18,5 |
219 | 217 | 214 | 208 | 203 | 198 |
186 |
164 | 147 | 129 | |
| CVF 20-17 |
18,5 |
234 | 231 | 228 | 223 | 217 | 210 |
202 |
178 | 162 | 142 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Нержавеющая сталь | 1.4301 | AISI 304 |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM | ||
| 14 | Плита-основание | Чугун | EN-JL 1030 | ASTM 25B |
| 15 | Крышка головной части | Нержавеющая сталь | 1.4301 | AISI 304 |
Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | |||||
| B1 | B2 | B1+B2 | D | D1 | D2 | ||
| CVF 20-1 | 353 | 241 | 594 | - | 154 | 111 | 45 |
| CVF 20-2 | 406 | 275/293 | 681/699 | - | 177 | 116 | 50 |
| CVF 20-3 | 471 | 305 | 776 | 300 | 197 | 148 | 60 |
| CVF 20-4 | 537 |
305 |
842 | 300 | 197 | 148 | 85 |
| CVF 20-5 | 582 |
390 |
972 | 300 | 275 | 210 | 88 |
| CVF 20-6 | 627 |
390 |
1017 | 300 | 275 |
210 |
92 |
| CVF 20-7 | 672 |
390 |
1062 | 300 | 275 |
210 |
95 |
| CVF 20-8 | 737 | 505 | 1242 | 350 | 330 |
255 |
135 |
| CVF 20-10 | 827 |
505 |
1332 | 350 |
330 |
255 |
141 |
| CVF 20-12 | 917 |
505 |
1422 | 350 |
330 |
255 |
148 |
| CVF 20-14 | 1007 |
505 |
1512 | 350 |
330 |
255 |
153 |
| CVF 20-16 | 1097 |
560 |
1657 | 350 | 330 | 255 | 173 |
| CVF 20-17 | 1142 | 560 | 1702 | 350 |
330 |
255 | 176 |
Wellmix
Россия — родина бренда
Китай — страна производства
