Код товара:
199890
- Производительность
- 33 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 32
- Выпускной патрубок
- DN 32
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.75 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Производительность
- 33 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 32
- Выпускной патрубок
- DN 32
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 0.75 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 250 мм
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

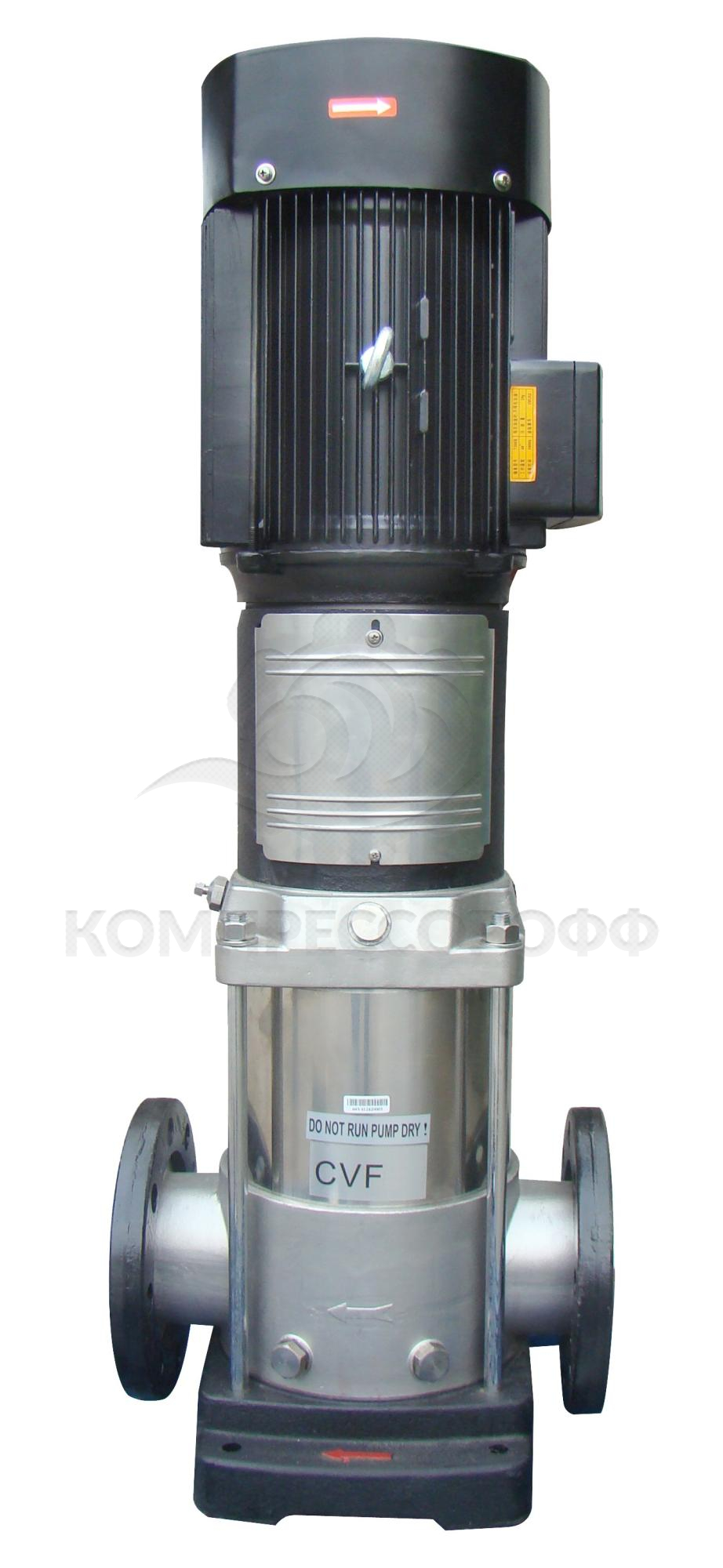

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) | Q (м³/ч) | 1,0 | 1,2 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 3,5 |
| CVF 2-2 | 0,37 | H (м) | 16 | 15,5 | 14,5 | 14 | 12,5 | 11 | 9,5 | 8 |
| CVF 2-3 |
0,37 | 23 | 22,5 | 21 | 20 | 18,5 | 16 | 14 | 12 | |
| CVF 2-4 |
0,55 | 32 | 31 | 30 | 28 | 26 | 23 | 20 | 16 | |
| CVF 2-5 |
0,55 | 42,5 | 42 | 40 | 37 | 34,5 | 30 | 25 | 20 | |
| CVF 2-6 |
0,75 | 51 | 50 | 47 | 44 | 41 | 36 | 30 | 24 | |
| CVF 2-7 |
0,75 | 59 | 57 | 55 | 52 | 47 | 41 | 35 | 28 | |
| CVF 2-9 |
1,1 | 72 | 71 | 67 | 63 | 58 | 51 | 44 | 36 | |
| CVF 2-11 |
1,1 | 87 | 85 | 80 | 74 | 67 | 59 | 50 | 42 | |
| CVF 2-13 | 1,5 | 106 | 104 | 99 | 90 | 81 | 71 |
60 |
51 | |
| CVF 2-15 |
1,5 | 121 | 119 | 112 | 105 | 96 | 85 |
72 |
61 | |
| CVF 2-18 |
2,2 | 143 | 139 | 133 | 125 | 116 | 105 |
91 | 78 | |
| CVF 2-22 |
2,2 | 173 | 169 | 162 | 152 | 140 |
126 | 110 |
95 | |
| CVF 2-26 |
3,0 | 206 | 201 | 191 | 180 | 170 | 155 | 133 | 118 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Нержавеющая сталь | 1.4301 | AISI 304 |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM | ||
| 14 | Плита-основание | Чугун | EN-JL 1030 | ASTM 25B |
| 15 | Крышка головной части | Нержавеющая сталь | 1.4301 | AISI 304 |
Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | ||||
| B1 | B2 | B1+B2 | D1 | D2 | ||
| CVF 2-2 | 262 | 205 | 467 | 133 | 102 | 20 |
| CVF 2-3 | 280 | 205 | 485 | 133 | 102 | 20 |
| CVF 2-4 | 298 | 205 | 503 | 133 | 102 | 23 |
| CVF 2-5 | 316 | 205 | 521 | 133 | 102 | 23 |
| CVF 2-6 | 334 | 205 | 539 | 133 | 102 | 25 |
| CVF 2-7 | 352 | 205 | 557 | 133 | 102 | 25 |
| CVF 2-9 | 394 | 241 | 635 | 154 | 111 | 27 |
| CVF 2-11 | 430 | 241 | 671 | 154 | 111 | 27 |
| CVF 2-13 | 466 | 241/293 | 707/759 | 154 | 111 | 29 |
| CVF 2-15 | 502 | 241/293 | 743/795 | 154 | 111 | 29 |
| CVF 2-18 | 558 | 275/293 | 833/851 | 177 | 116 | 35 |
| CVF 2-22 | 630 | 275/293 | 905/923 | 177 | 116 | 38 |
| CVF 2-26 | 702 | 293 | 995 | 177 | 116 | 45 |
Wellmix
Россия — родина бренда
Китай — страна производства
