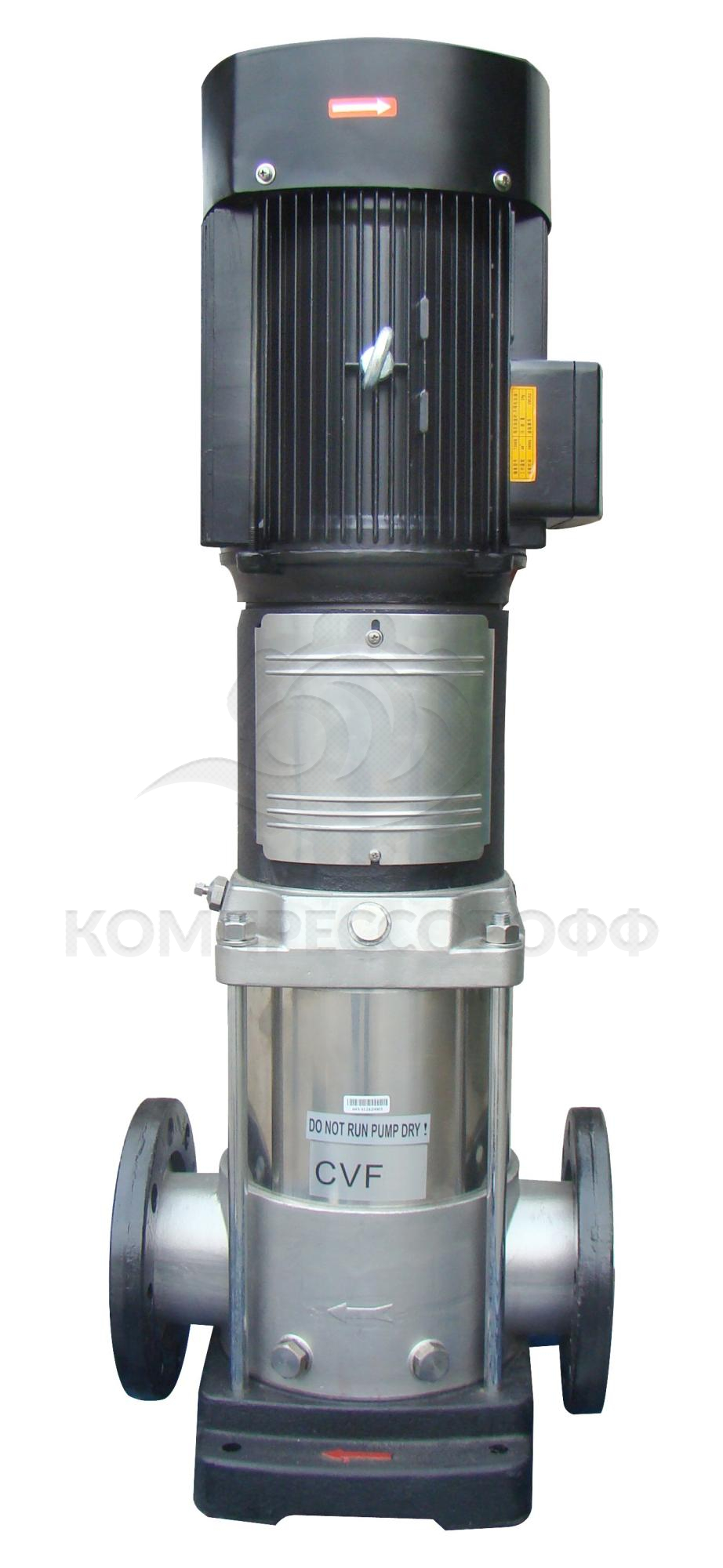

Поверхностный насос Wellmix CVF 32-2
Поверхностный насос Wellmix CVF 32-2
Поверхностный насос Wellmix CVF 32-2. Основное изображение Поверхностный насос Wellmix CVF 32-2. Дополнительное изображение 1

Поверхностный насос Wellmix CVF 32-2

Код товара: 199963
Производительность
533 л/мин
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 65
Выпускной патрубок
DN 65
Материал корпуса
нержавеющая сталь
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
4 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Все характеристики
Купить Добавить в корзину
Производительность
533 л/мин
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 65
Выпускной патрубок
DN 65
Материал корпуса
нержавеющая сталь
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
4 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
320 мм
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

Модель Мощность
P₂ (кВт) 		Q (м³/ч) 12 16 20 24 28 30 32 36 40
CVF 32-1-1 1,5 H (м)
          		14,5 14 13 12 11 10,5 10 9 7
CVF 32-1 2,2
 19 18 16,5 15,5 14,5 14 13 11,5 9,5
CVF 32-2-2 3,0 30 28 26 24 22 21 19 16 14
CVF 32-2 4,0
 36 34 32 30 27 26 24 21 17
CVF 32-3-2 4,0
 48 45 42 39 36 34 32 27 21
CVF 32-3 5,5 54 52 49 46 42 39 37 31 25
CVF 32-4-2 7,5
 66 63 59 55 50 47 44 38 29
CVF 32-4 7,5
 72 69 66 62 56 53 50 42 34
CVF 32-5-2 11
 84 80 76 71 64 61 57
 48 37
CVF 32-5 11
 91 87 83 78 71 66 62
 53 42
CVF 32-6-2 11 101 97 92 87 79 75 70
 59 47
CVF 32-6 11
 109 105 101 95 87 83 77
 65 52
CVF 32-7-2 15
 119 115 110 105 96 90 84
 71 57
CVF 32-7 15 127 123 118 112 103 97 91 78 61
CVF 32-8-2
 15 136 132 127 120 110 104 97 82 66
CVF 32-8
 15 143 139 134 126 117 111 104 88 70
CVF 32-9-2
 18,5 153 149 144 137 126 119 112 95 75
CVF 32-9
 18,5 161 157 152 145 134 126 119 102 80
CVF 32-10-2
 18,5 172 168 162 154 143 135 127 108 84
CVF 32-10
 18,5 179 174 169 162 149 142 134 114 88
CVF 32-11-2 22 189 184 178 169 158 149 141 120 93
CVF 32-11
 22 197 192 186 178 165 157 148 126 97
CVF 32-12-2
 22 207 202 196 186 174 165 155 132 102
CVF 32-12
 22 214 210 203 196 180 171 161 137 107
CVF 32-13-2
 30 225 220 213 203 188 179 169 143 112
CVF 32-13
 30 232 227 220 213 197 187 117 150 118
CVF 32-14-2
 30 243 238 230 220 206 197 185 156 124
CVF 32-14
 30 250 245 237 227 212 203 192 163 130

Конструкция и материалы


№ Описание детали Материал EN/DIN AISI/ASTM
1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Вал Нержавеющая сталь 1.4507 AISI 431
5 Торцевое уплотнение вала
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Крышка головной части Нержавеющая сталь 1.4301 AISI 304
15 Плита-основание Чугун EN-JL 1030 ASTM 25B

Габаритный чертеж


Размеры и масса

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
CVF 32-1-1 455 241/293 696/784 - 154 111 60
CVF 32-1 455 275/293 730/748 - 177 116 61
CVF 32-2-2 525 293 818 - 177 116 75
CVF 32-2 525 305
 830 - 197 148 86
CVF 32-3-2 595 305
 900 - 197 148 105
CVF 32-3 620 390
 1010 300 275 210
 105
CVF 32-4-2 690 390
 1080 300 275 210
 116
CVF 32-4 690 390 1080 300 275 210
 117
CVF 32-5-2 915 505
 1420 350 330
 255
 170
CVF 32-5 915 505
 1420 350 330
 255
 171
CVF 32-6-2 985 505
 1490 350 330
 255
 176
CVF 32-6 985 505
 1490 350 330 255 176
CVF 32-7-2 1055 505 1560 350 330
 255 206
CVF 32-7 1055 505 1560 350
 330
 255 207
CVF 32-8-2 1125 505 1630 350
 330
 255 208
CVF 32-8
 1125 505 1630 350
 330
 255 209
CVF 32-9-2
 1195 560 1755 350
 330 255 225
CVF 32-9
 1195 560 1755 350
 330 255 226
CVF 32-10-2
 1265 560 1820 350 330 255 230
CVF 32-10
 1265 560 1820 350
 330 255 231
CVF 32-11-2
 1335 590 1925 350 380 380 270
CVF 32-11
 1335 590 1925 350 380 380 271
CVF 32-12-2
 1405 590 1995 350
 380 380 275
CVF 32-12
 1405 590 1995 350
 380 380 276
CVF 32-13-2
 1475 660 2135 400 420 305 395
CVF 32-13
 1475 660 2135 400 420 305 395
CVF 32-14-2
 1525 660 2185 400 420 305 400
CVF 32-14
 1525 660 2185 400 420 305
 400


Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCVF
МодельCVF 32-2
Артикул производителя18019858
