Поверхностный насос Wellmix CVF 3-36
Поверхностный насос Wellmix CVF 3-36

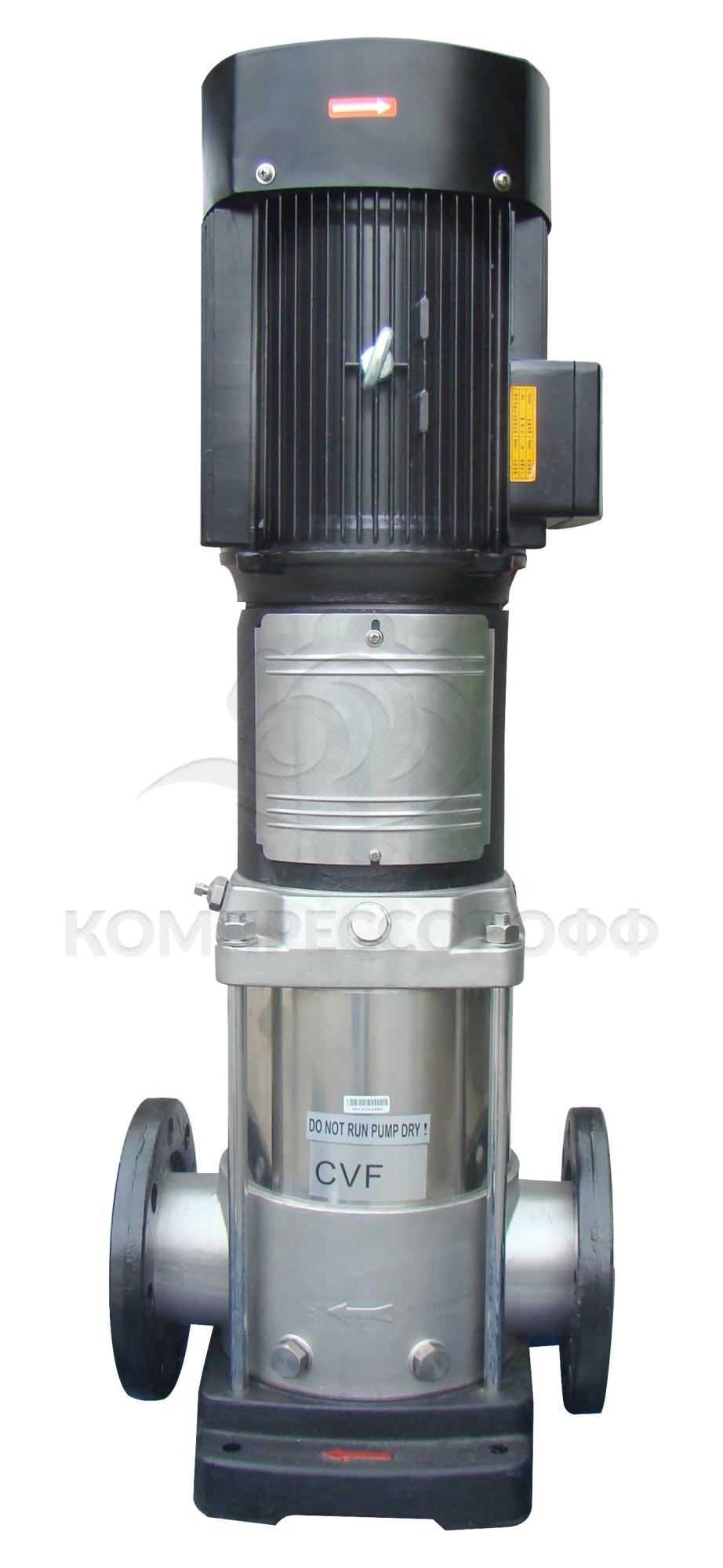

Поверхностный насос Wellmix CVF 3-36. Основное изображение Поверхностный насос Wellmix CVF 3-36. Дополнительное изображение 1

Поверхностный насос Wellmix CVF 3-36

Код товара: 199920
Производительность
50 л/мин
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 32
Выпускной патрубок
DN 32
Материал корпуса
нержавеющая сталь
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Все характеристики
Купить Добавить в корзину
Производительность
50 л/мин
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 32
Выпускной патрубок
DN 32
Материал корпуса
нержавеющая сталь
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
250 мм
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

 Модель Мощность
P₂ (кВт) 		Q (м³/ч) 1,2 1,6 2,0 2,4 2,8 3,0 3,2 3,4 3,6 4,0
CVF 3-2 0,37 H (м)
12 11,3 10,5 10 9 8,5 8 7,5 7 6
CVF 3-3 0,37
 18 17 16 15  14 13 12 11 10 8
CVF 3-4 0,37
 24 23 21,5 20 18,5 17,5 16,5 15 13,5 11
CVF 3-5 0,37
 20 28,5 27 25 23 22 20,5 19 17,5 14
CVF 3-6 0,55
 36 34 32 30 28 26 24 22 20 16,5
CVF 3-7 0,55
 42 40,5 39 36 33 30,5 28,5 26 24 19,5
CVF 3-8 0,75
 48 46 44 41 37 35 32,5 30 27 22,5
CVF 3-9 0,75
 53 51 49 46 41,5 39 37 34 32 26
CVF 3-10 0,75 59 57 55 51 46 43 41
 37
 34
 28
CVF 3-11 1,1
 65 62,5 60 56 51 48 45
 42
 38
 30,5
CVF 3-12 1,1
 71 68 66 61 55 52 49
 45,5
 42 34
CVF 3-13 1,1
 77 74 71 66 60 57 53
 50 46
 37
CVF 3-15 1,1 88 85 82 77 72 68,5 64
 60 55 44
CVF 3-17 1,5 100 97 93 88 83 79 74
 69 64
 52
CVF 3-19 1,5
 112 108 104 98 94 88 83 77 71 58
CVF 3-21 2,2
 123 119 115 108 102 97
 92 86 79
 65
CVF 3-23 2,2
 134 130 125 119 110 105
 100
 94
 86
 72
CVF 3-25 2,2
 146 141 135 128 118 113 108 102 94 79
CVF 3-27 2,2
 158 152 146 138 129 123 117 110 103 86
CVF 3-29 2,2 169 163
 156 147 137 132
 125 118 111 93
CVF 3-31 3,0 180 174 167 157 147 141
 134
 126
 118
 100
CVF 3-33 3,0 191 186 178 168 157 150
 143
 135
 127
 108
CVF 3-36 3,0 209 203 194 184 173
 166
 159
 151
 143 122

Конструкция и материалы


№ Описание детали Материал EN/DIN AISI/ASTM
1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4507 AISI 420
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Плита-основание Чугун EN-JL 1030 ASTM 25B
15 Крышка головной части Нержавеющая сталь 1.4301 AISI 304

Габаритный чертеж


Размеры и масса

 Модель   Размер, мм Масса, кг
B1 B2 B1+B2 D1 D2
 CVF 3-2 262 205 467 133 102 20
 CVF 3-3 280 205 485 133 102 20
 CVF 3-4 298 205 503 133 102 21
 CVF 3-5 316 205 521 133 102 21
 CVF 3-6 334 205 539 133 102 22
 CVF 3-7 352 205 557 133 102 22
 CVF 3-8 370 205 575 133 102 23
 CVF 3-9 388 205 593 133 102 24
 CVF 3-10 406 205 611 133 102 25
 CVF 3-11 430 241 671 154 111 27
 CVF 3-12 448 241 689 154 111
 27
 CVF 3-13 466 241 707 154 111
 28
 CVF 3-15 502 241 743 154 111
 29
 CVF 3-17 538 241/293 779/831 154 111 34
 CVF 3-19 574 241/293 815/867 154 111 35
 CVF 3-21 618 275/293 893/911 154 116 38
 CVF 3-23 654 275/293 929/947 154 116 39
 CVF 3-25 690 275/293 965/983 154 116 40
 CVF 3-27 726 275/293 1001/1019 154 116 41
 CVF 3-29 762 293 1055 154 116 42
 CVF 3-31 798 293 1091 154 116 47
 CVF 3-33 834 293 1127 154 116 48
 CVF 3-36 888 293 1181 154 116 50

Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCVF
МодельCVF 3-36
Артикул производителя18019942
