Поверхностный насос Wellmix CVF 45-1-1
Поверхностный насос Wellmix CVF 45-1-1

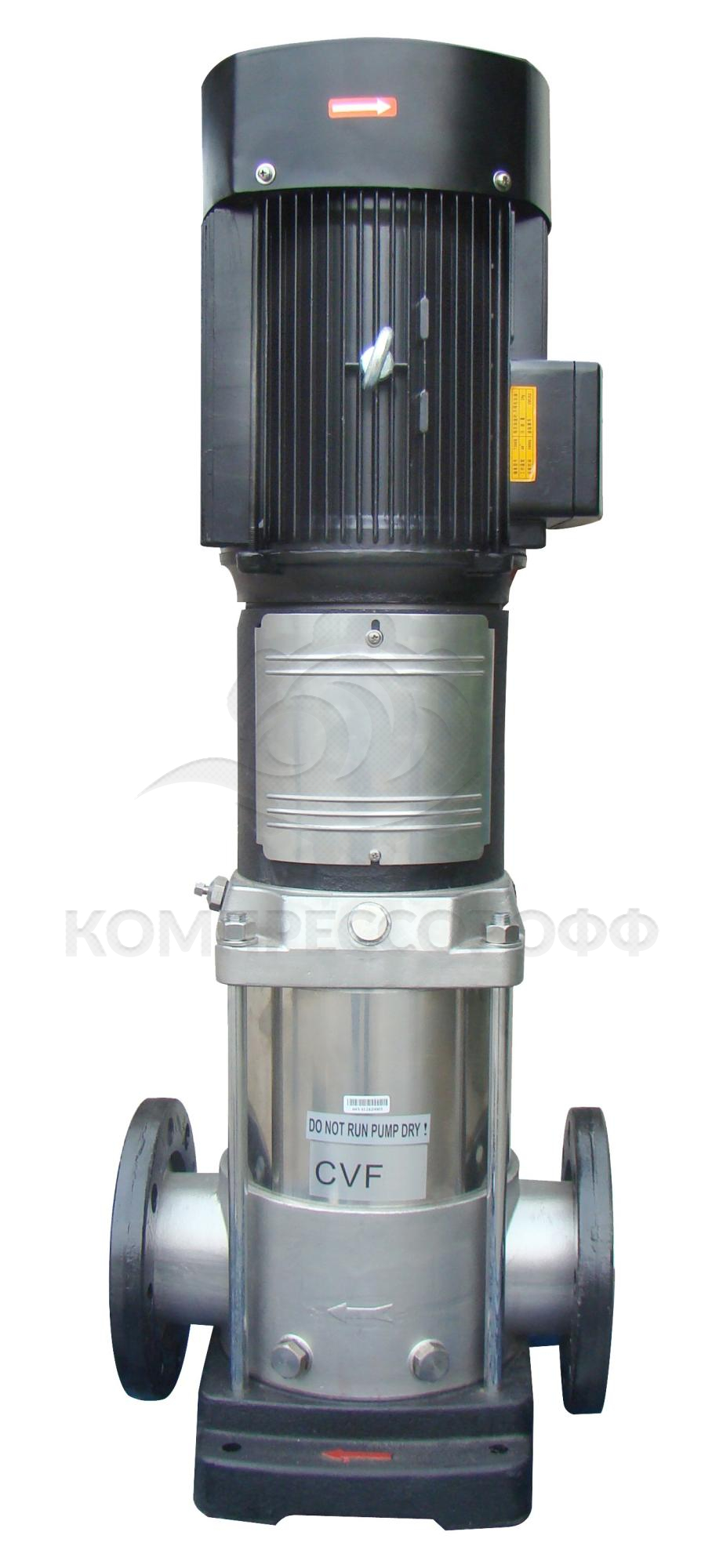

Поверхностный насос Wellmix CVF 45-1-1. Основное изображение Поверхностный насос Wellmix CVF 45-1-1. Дополнительное изображение 1

Поверхностный насос Wellmix CVF 45-1-1

Код товара: 199990
Производительность
750 л/мин
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 80
Выпускной патрубок
DN 80
Материал корпуса
нержавеющая сталь
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Все характеристики
Купить Добавить в корзину
Производительность
750 л/мин
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 80
Выпускной патрубок
DN 80
Материал корпуса
нержавеющая сталь
Материал рабочего колеса
нержавеющая сталь AISI 304
Мощность
3 кВт
Ориентация установки
вертикальный
Многоступенчатый
да
Гидроаккумулятор
нет
Монтажная длина
320 мм
Напряжение
400 В
Максимальная температура окружающей среды
+40 °С

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

  • Фильтрация и перекачивание воды для станций водоснабжения
  • Распределение воды из гидроузла
  • Повышение давления в магистральных трубопроводах
  • Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
  • Повышение давления в промышленных установках

Промышленность

Повышение давления:
  • в системах водоснабжения для технологических целей
  • в моечных установках и системах очистки
  • на автомойках
  • в системах пожаротушения
Перекачивание жидкости:
  • в системах охлаждения и кондиционирования воздуха
  • в системах питания котлов и удаления конденсата
  • в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
  • в рыбоводстве
Перекачивание:
  • растворов масел и спиртов
  • гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

  • Гидромелиорация полей (орошение)
  • Дождевальные установки
  • Капельное орошение

Диаграмма характеристик


Таблица характеристик

Модель Мощность
P₂ (кВт) 		Q (м³/ч) 25 30 35 40 45 50 55
CVF 45-1-1 3,0 H (м)
          		20 19 18 17 15 13 11
CVF 45-1 4,0
 24 23 22 21 19 18 16
CVF 45-2-2 5,5 40 38 36 33 30 27 23
CVF 45-2 7,5
 48 46 44 42 39 35 31
CVF 45-3-2 11
 63 61 58 54 50 44 38
CVF 45-3 11 72 70 67 63 58 53 45
CVF 45-4-2 15
 87 84 80 75 69 62 54
CVF 45-4 15
 98 94 87 84 77 70 61
CVF 45-5-2 18,5
 113 108 102 96 88 80 69
CVF 45-5 18,5
 123 118 112 105 97 88 77
CVF 45-6-2 22 137 132 125 118 109 98 86
CVF 45-6 22 147 141 135 127 118 107 94
CVF 45-7-2 30
 160 154 147 139 128 116 101
CVF 45-7 30 169 164 156 147 136 124 109
CVF 45-8-2
 30 184 178 169 160 147 132 116
CVF 45-8
 30 194 189 180 168 155 141 124
CVF 45-9-2
 30 209 202 193 182 169 152 133
CVF 45-9
 37 219 212 203 191 177 161 141
CVF 45-10-2
 37 233 225 215 203 188 170 148
CVF 45-10
 37 245 236 225 212 196 179 156
CVF 45-11-2 45 259 250 239 226 209 191 166
CVF 45-11
 45 267 259 248 235 217 198 174
CVF 45-12-2
 45 284 274 263 248 230 209 183
CVF 45-12
 45 295 286 273 259 239 219 192
CVF 45-13-2
 45 309 300 286 270 250 250 199

Конструкция и материалы


№ Описание детали Материал EN/DIN AISI/ASTM
1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Вал Нержавеющая сталь 1.4507 AISI 431
5 Торцевое уплотнение вала
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Крышка головной части Нержавеющая сталь 1.4301 AISI 304
15 Плита-основание Чугун EN-JL 1030 ASTM 25B

Габаритный чертеж


Размеры и масса

 Модель   Размер, мм   Масса, кг
B1 B2 B1+B2  D D1 D2
CVF 45-1-1 561 293 854 - 197 165 86
CVF 45-1 561 315 876 - 260 165 86
CVF 45-2-2 641 430 1071 300 260 208 102
CVF 45-2 641 430
 1071 300 330 208 102
CVF 45-3-2 826 490
 1316 350 330 255 175
CVF 45-3 826 490
 1316 350 330 255
 175
CVF 45-4-2 906 490
 1396 350 330 255
 187
CVF 45-4 906 490 1396 350 330 255
 187
CVF 45-5-2 986 550
 1536 350 330
 255
 208
CVF 45-5 986 550
 1536 350 330
 255
 208
CVF 45-6-2 1066 590
 1656 350 360
 285
 251
CVF 45-6 1066 590
 1656 350 360 285 251
CVF 45-7-2 1146 660 1806 400 420
 310 315
CVF 45-7 1146 660 1806 400
 420
 310
 315
CVF 45-8-2 1226 660 1886 400
 420
 310
 319
CVF 45-8
 1226 660 1886 400
 420
 310
 319
CVF 45-9-2
 1306 660 1966 400
 420 310
 323
CVF 45-9
 1306 660 1966 400
 420 310 323
CVF 45-10-2
 1386 660 2046 400 420 310
 347
CVF 45-10
 1386 660 2046 400
 420 310
 347
CVF 45-11-2
 1466 700 2166 450 470 345 413
CVF 45-11
 1466 700 2166 450 470 345 413
CVF 45-12-2
 1546 700 2246 450
 470 345 417
CVF 45-12
 1546 700 2246 450
 470 345 417
CVF 45-13-2
 1626 700 2326 450 470 345 421


Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаCVF
МодельCVF 45-1-1
Артикул производителя18019833
