Код товара:
199933
- Производительность
- 67 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 32
- Выпускной патрубок
- DN 32
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 4 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Производительность
- 67 л/мин
- Стандарт подключения
- фланец DIN
- Всасывающий патрубок
- DN 32
- Выпускной патрубок
- DN 32
- Материал корпуса
- нержавеющая сталь
- Материал рабочего колеса
- нержавеющая сталь AISI 304
- Мощность
- 4 кВт
- Ориентация установки
- вертикальный
- Многоступенчатый
- да
- Гидроаккумулятор
- нет
- Монтажная длина
- 250 мм
- Напряжение
- 400 В
- Максимальная температура окружающей среды
- +40 °С

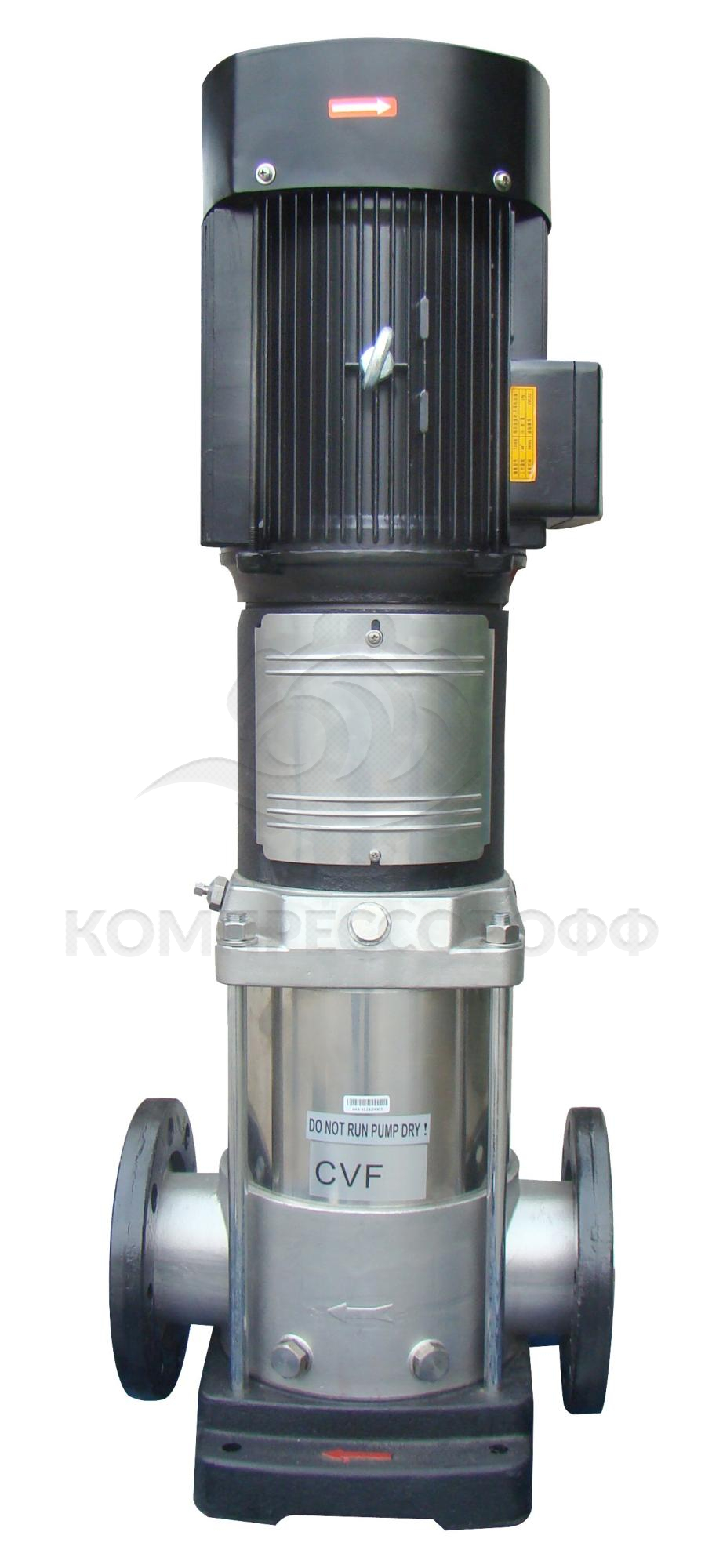

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) |
Q (м³/ч) | 1,0 | 2,0 | 3,0 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 |
| CVF 4-2 | 0,37 |
H (м) |
22 | 21 | 19,5 | 18 | 17 | 16 | 14 | 13 |
| CVF 4-3 |
0,55 |
31 | 29,5 | 28 | 24 | 22 | 21 | 19 | 18 | |
| CVF 4-4 |
0,75 |
40 | 38 | 35 | 31 | 29 | 27 | 24 | 22 | |
| CVF 4-5 |
1,1 |
50 | 48 | 44 | 40 | 38 | 34 | 30 | 26 | |
| CVF 4-6 |
1,1 |
59 | 57 | 53 | 49 | 45 | 41 | 36 | 30 | |
| CVF 4-7 |
1,5 |
71 | 69 | 65 | 59 | 55 | 50 | 43 | 36 | |
| CVF 4-8 |
1,5 |
83 | 80 | 78 | 71 | 65 | 59 | 51 | 42 | |
| CVF 4-10 |
2,2 |
103 | 100 | 95 | 87 | 80 | 79 | 73 | 54 | |
| CVF 4-12 |
2,2 |
122 | 119 | 113 | 103 | 96 | 88 | 78 |
68 |
|
| CVF 4-14 |
3,0 |
139 | 134 | 128 | 118 | 111 | 102 |
90 |
79 |
|
| CVF 4-16 |
3,0 |
158 | 153 | 145 | 134 | 126 | 116 |
103 |
89 | |
| CVF 4-18 |
4,0 |
171 | 166 | 159 | 149 | 142 | 130 | 116 | 96 | |
| CVF 4-19 |
4,0 |
186 | 180 | 170 | 155 | 145 |
133 |
117 | 98 | |
| CVF 4-22 |
4,0 |
216 | 208 | 197 | 182 | 172 |
159 |
143 |
126 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Нержавеющая сталь | 1.4301 | AISI 304 |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM | ||
| 14 | Плита-основание | Чугун | EN-JL 1030 | ASTM 25B |
| 15 | Крышка головной части | Нержавеющая сталь | 1.4301 | AISI 304 |
Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | |||||
| B1 | B2 | B1+B2 | D | D1 | D2 | ||
| CVF 4-2 | 262 | 205 | 467 | - | 133 | 102 | 22 |
| CVF 4-3 | 280 | 205 | 485 | - | 133 | 102 | 22 |
| CVF 4-4 | 299 | 205 | 504 | - | 133 | 102 | 23 |
| CVF 4-5 | 322 | 241 | 563 | - | 154 | 111 | 23 |
| CVF 4-6 | 340 | 241 | 581 | - | 154 | 111 | 25 |
| CVF 4-7 | 358 | 241/293 | 599/651 | - | 154 |
111 |
30 |
| CVF 4-8 | 376 | 241/293 | 617/669 | - | 154 |
111 |
30 |
| CVF 4-10 | 420 | 241/293 | 695/713 | - | 177 |
116 |
32 |
| CVF 4-12 | 456 |
241/293 |
731/749 | - |
177 |
116 |
32 |
| CVF 4-14 | 492 |
275/293 |
767/785 | - |
177 |
116 |
35 |
| CVF 4-16 | 528 |
275/293 |
803/821 | - |
197 |
116 |
39 |
| CVF 4-18 | 564 |
305 |
869 | - |
197 |
148 |
42 |
| CVF 4-19 | 602 | 305 | 907 | - |
197 |
148 | 45 |
| CVF 4-22 | 656 | 305 | 961 | - |
197 |
148 | 49 |
Wellmix
Россия — родина бренда
Китай — страна производства
