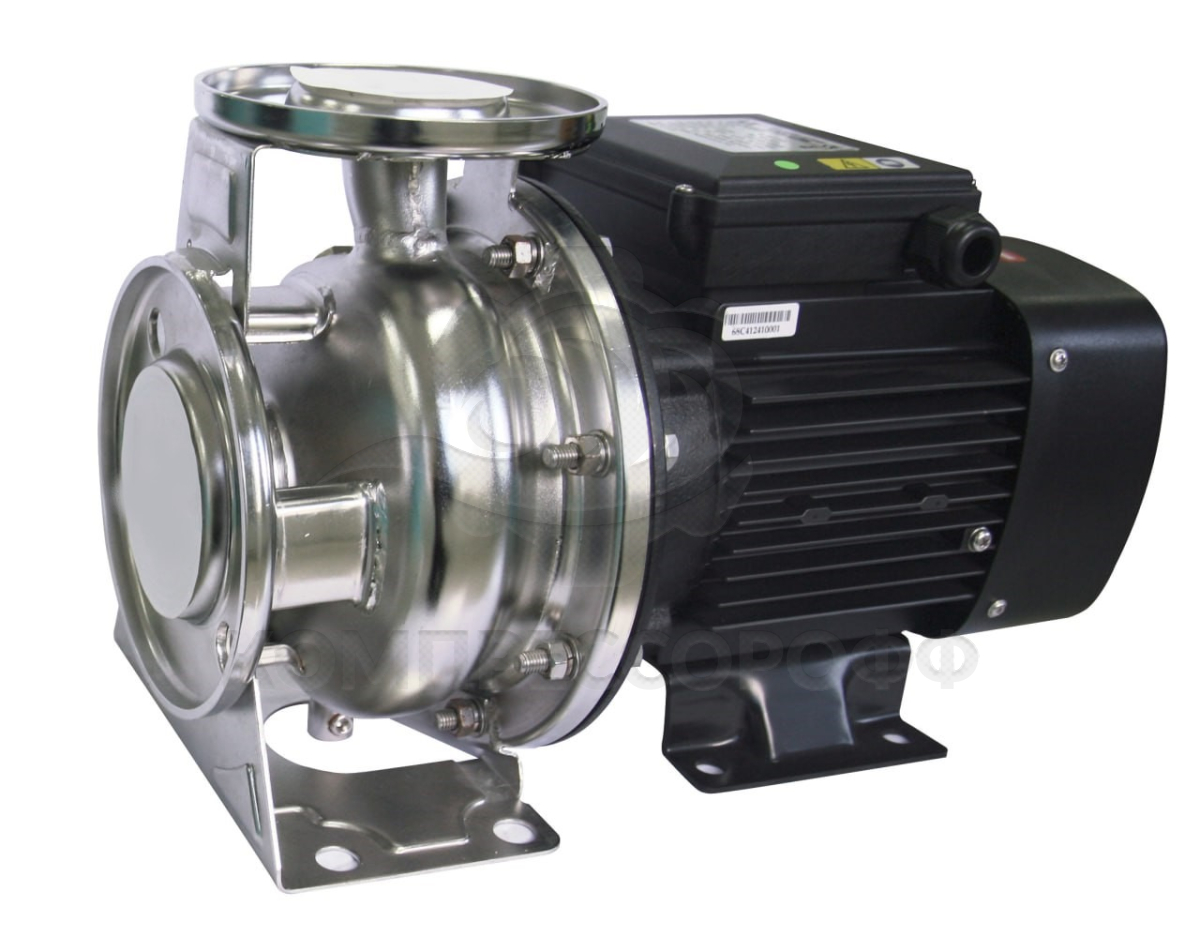

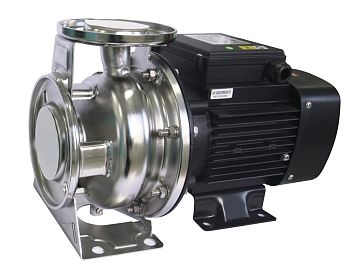

Поверхностный насос Wellmix NBS 100-80- 160/18.5T_380_BQCE

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.

Области применения

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

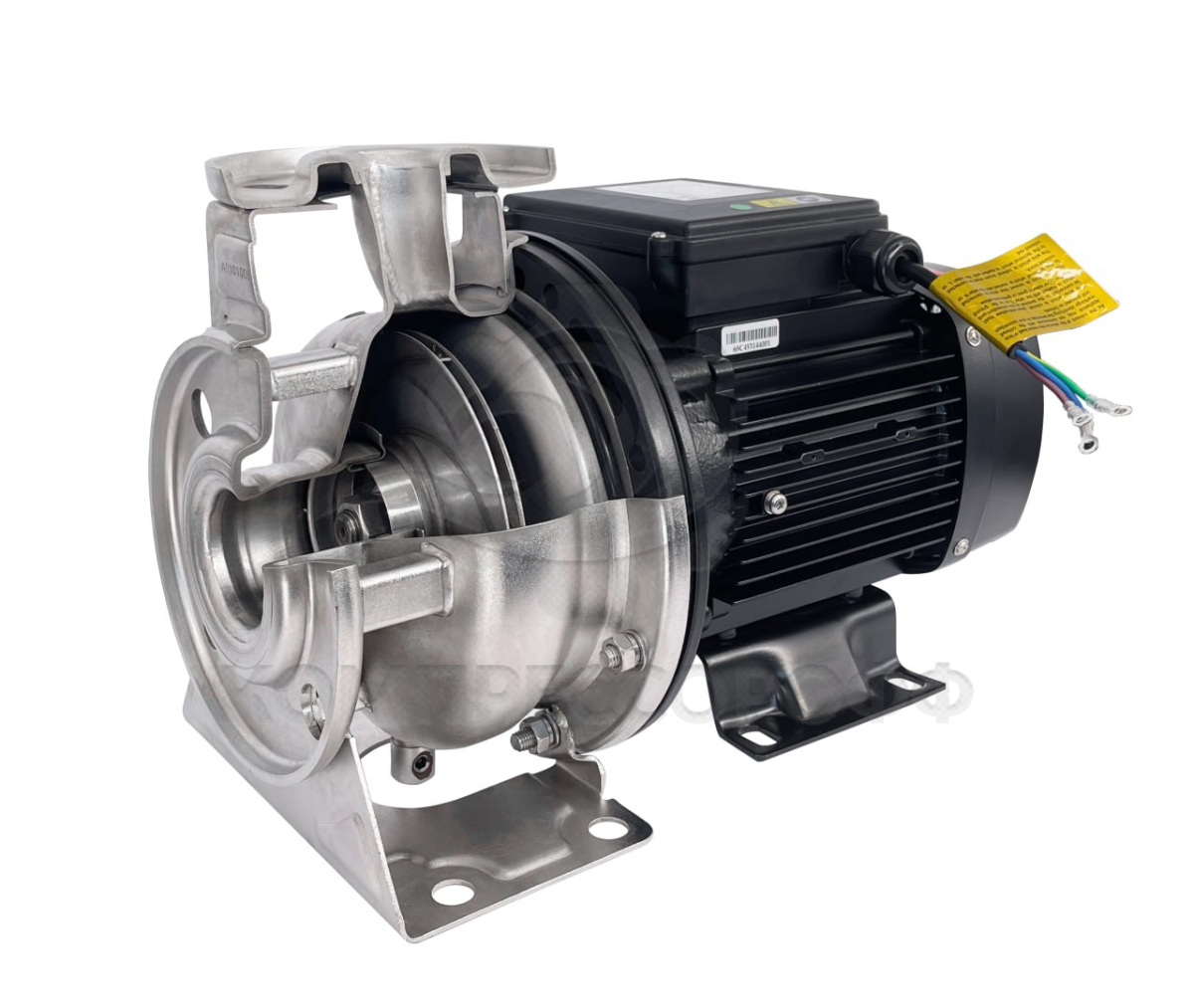

№	Деталь	Материал
1	Электродвигатель
2	Уплотнение	EPDM
3	Торцевое уплотнение	Карбид кремния/графит/EPDM
4	Рабочее колесо	Нержавеющая сталь
5	Корпус насоса	Нержавеющая сталь
6	Вал насоса	Нержавеющая сталь
7	Дренажное отверстие	Нержавеющая сталь
8	Крышка насоса	Нержавеющая сталь

Модель	Артикул	Qном, м3/ч	Нном, м	Р2, кВт	Напряжение, В	Масса, кг
NBS100-80- 160_11T_380_BQCE	27019963	140	20	11	380	158
NBS100-80- 160_15T_380_BQCE	27019962	140	27,5	15	380	192
NBS100-80- 160_18.5T_380_BQCE	27019961	160	27,5	18,5	380	223

Размеры

Модель	Размеры, мм
	E	F	H	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e-ØS	L1	L2	ØD1	Øk1	ØP1	ØD2	ØK2	ØP2	n
NBS100-80- 160_11T_380_ BQCE	350	669	405	180	225	255	125	95	176	250	290	78	183	140	4-15	216	320	220	180	152	200	160	132	8
NBS100-80- 160_15T_380_ BQCE	350	711	405	180	225	255	125	95	176	250	290	78	183	140	4-18.5	216	320	220	180	152	200	160	132	8
NBS100-80- 160_18.5T_380_ BQCE	350	769	405	180	225	255	125	95	176	250	290	78	457		4-15	254	320	220	180	152	200	160	132	8
