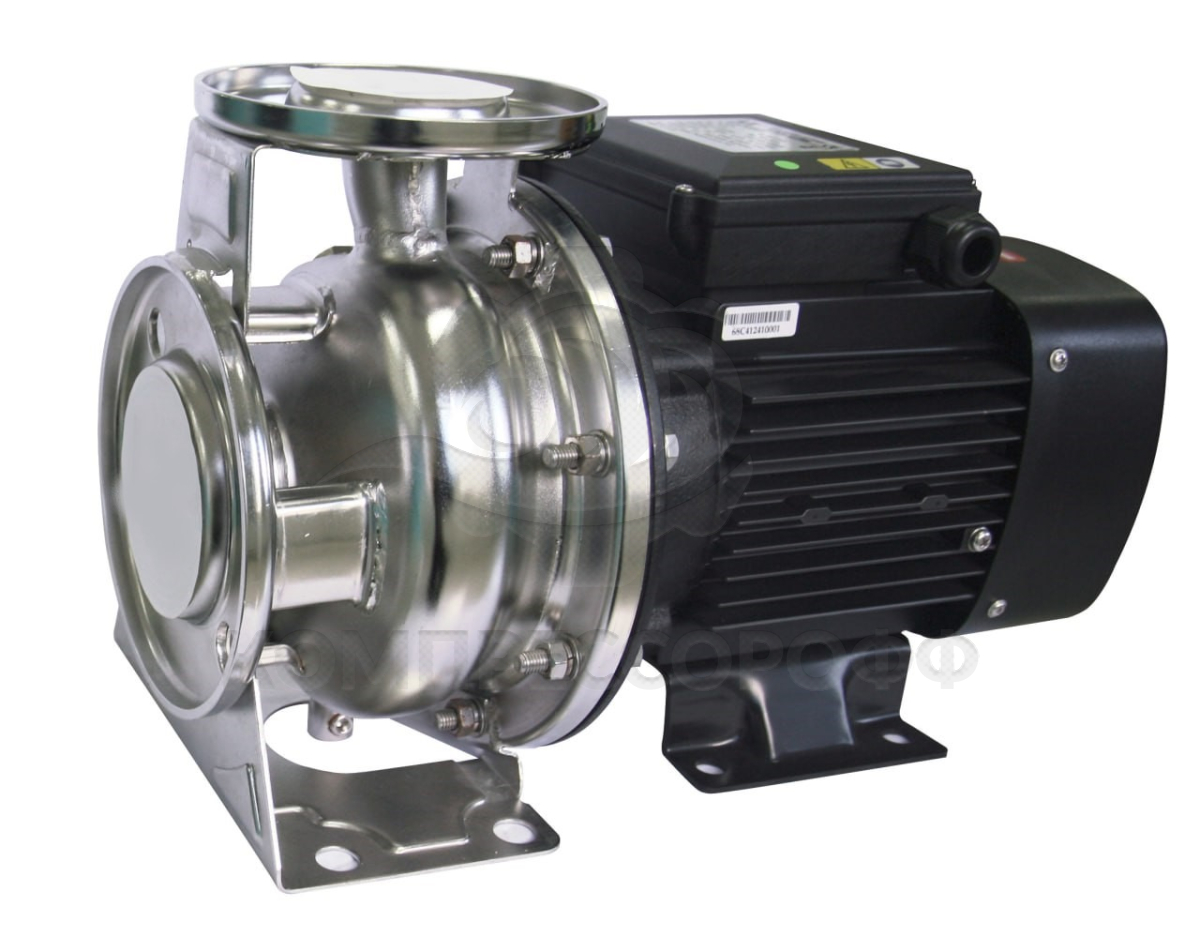

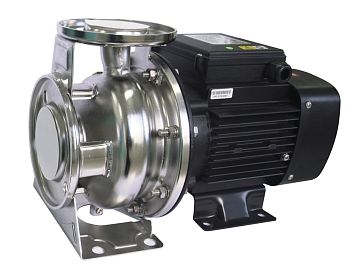

Поверхностный насос Wellmix NBS 100-80-200/22T_380_ BQCE

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.

Области применения

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

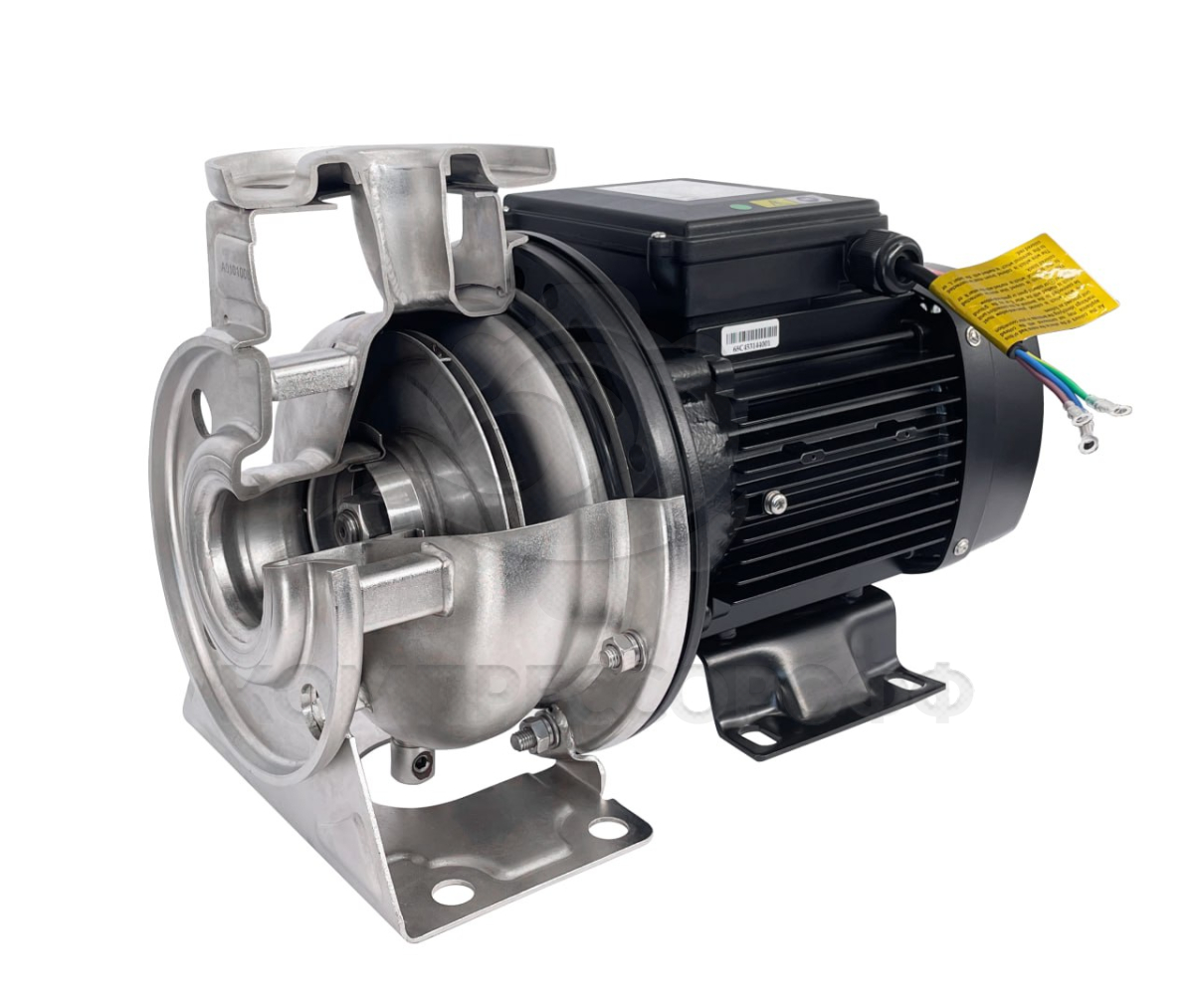

№	Деталь	Материал
1	Электродвигатель
2	Уплотнение	EPDM
3	Торцевое уплотнение	Карбид кремния/графит/EPDM
4	Рабочее колесо	Нержавеющая сталь
5	Корпус насоса	Нержавеющая сталь
6	Вал насоса	Нержавеющая сталь
7	Дренажное отверстие	Нержавеющая сталь
8	Крышка насоса	Нержавеющая сталь

Модель	Артикул	Qном, м3/ч	Нном, м	Р2, кВт	Напряжение, В	Масса, кг
NBS100-80-200_22T_380_ BQCE	27019960	160	37	22	380	193
NBS100-80-200_30T_380_ BQCE	27019959	160	47	30	380	232
NBS100-80-200_37T_380_ BQCE	27019958	160	58,5	37	380	256

Размеры

Модель	Размеры, мм
	E	F	H	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e-ØS	L1	L2	ØD1	Øk1	ØP1	ØD2	ØK2	ØP2	n
NBS100-80- 200_22T_380_ BQCE	356	811	430	180	250	275	125	95	176	280	320	78	180	241	4-15	279	355	220	180	152	200	160	132	8
NBS100-80- 200_30T_380_ BQCE	400	880	450	200	250	308	125	95	176	280	320	78	188	305	4-18.5	318	386	220	180	152	200	160	132	8
NBS100-80- 200_37T_380_ BQCE	400	880	450	200	250	308	125	95	176	280	320	78	188	305	4-18.5	318	386	220	180	152	200	160	132	8
