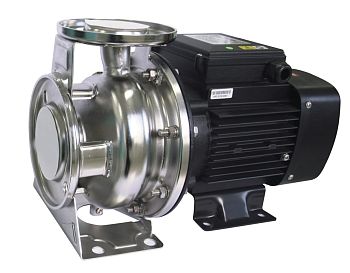

Поверхностный насос Wellmix NBS 65-50- 160/5.5T_380_BQCE

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.

Области применения

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

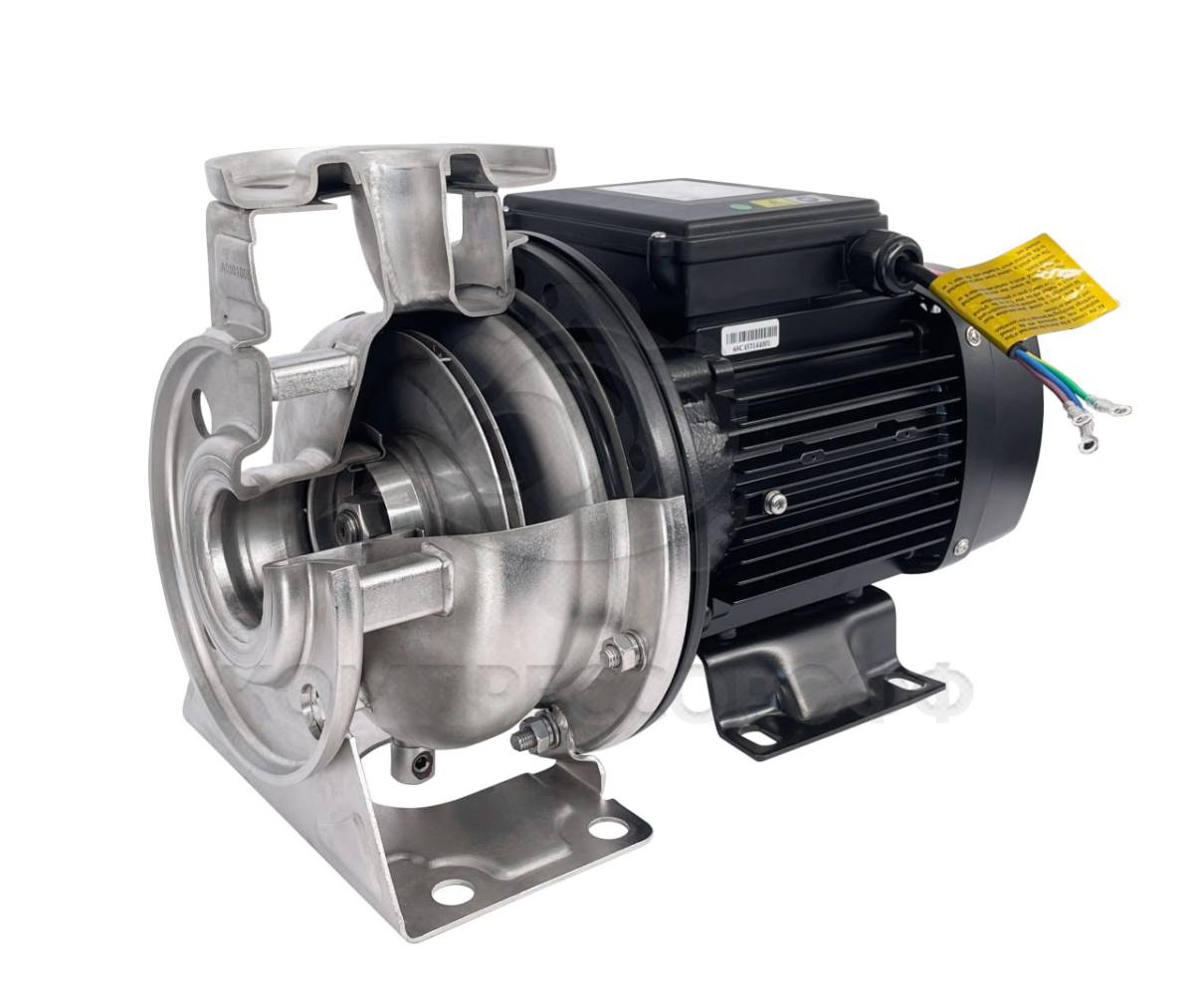

№	Деталь	Материал
1	Электродвигатель
2	Уплотнение	EPDM
3	Торцевое уплотнение	Карбид кремния/графит/EPDM
4	Рабочее колесо	Нержавеющая сталь
5	Корпус насоса	Нержавеющая сталь
6	Вал насоса	Нержавеющая сталь
7	Дренажное отверстие	Нержавеющая сталь
8	Крышка насоса	Нержавеющая сталь

Модель	Артикул	Qном, м3/ч	Нном, м	Р2, кВт	Напряжение, В	Масса, кг
NBS 65-50- 160_5.5T_380_BQCE	27019978	50	26,5	5,5	380	62,5
NBS 65-50- 200_11T_380_BQCE	27019975	50	33,5	11	380	73
NBS 65-50- 200_15T_380_BQCE	27019974	50	39	15	380	82
NBS 65-50- 200_18.5T_380_BQCE	27019973	50	48	18,5	380	93
NBS 65-50- 200_7.5T_380_BQCE	27019977	50	62	7,5	380	107
NBS 65-50- 200_9.2T_380_BQCE	27019976	50	67	9,2	380	158

Размеры

Модель	Размеры, мм
	E	F	H	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	ØS	L1	L2	ØD1	Øk1	ØP1	ØD2	ØK2	ØP2
NBS 65-50-160/5,5T	300	554	360	160	200	322	100	70	118	212	264	65	124	140	15	190	230	185	145	115	165	125	96
NBS 65-50-200/7,5T	300	579	360	160	200	322	100	70	118	212	264	65	124	140	15	190	230	185	145	115	165	125	96
NBS 65-50-200/9,2T	300	615	360	160	200	339	100	70	118	212	264	65	161	140	15	216	255	185	145	115	165	125	96
NBS 65-50-200/11T	300	615	360	160	200	339	100	70	118	212	264	65	161	140	15	216	255	185	145	115	165	125	96
NBS 65-50-200/15T	300	657	360	160	200	339	100	70	118	212	264	65	161	140	15	216	255	185	145	115	165	125	96
NBS 65-50-200/18,5T	315	715	360	160	200	415	100	70	118	212	264	65	147	254	15	254	320	185	145	115	165	125	96
