Циркуляционный насос Wellmix TG 100-27/2T
Циркуляционный насос Wellmix TG 100-27/2T

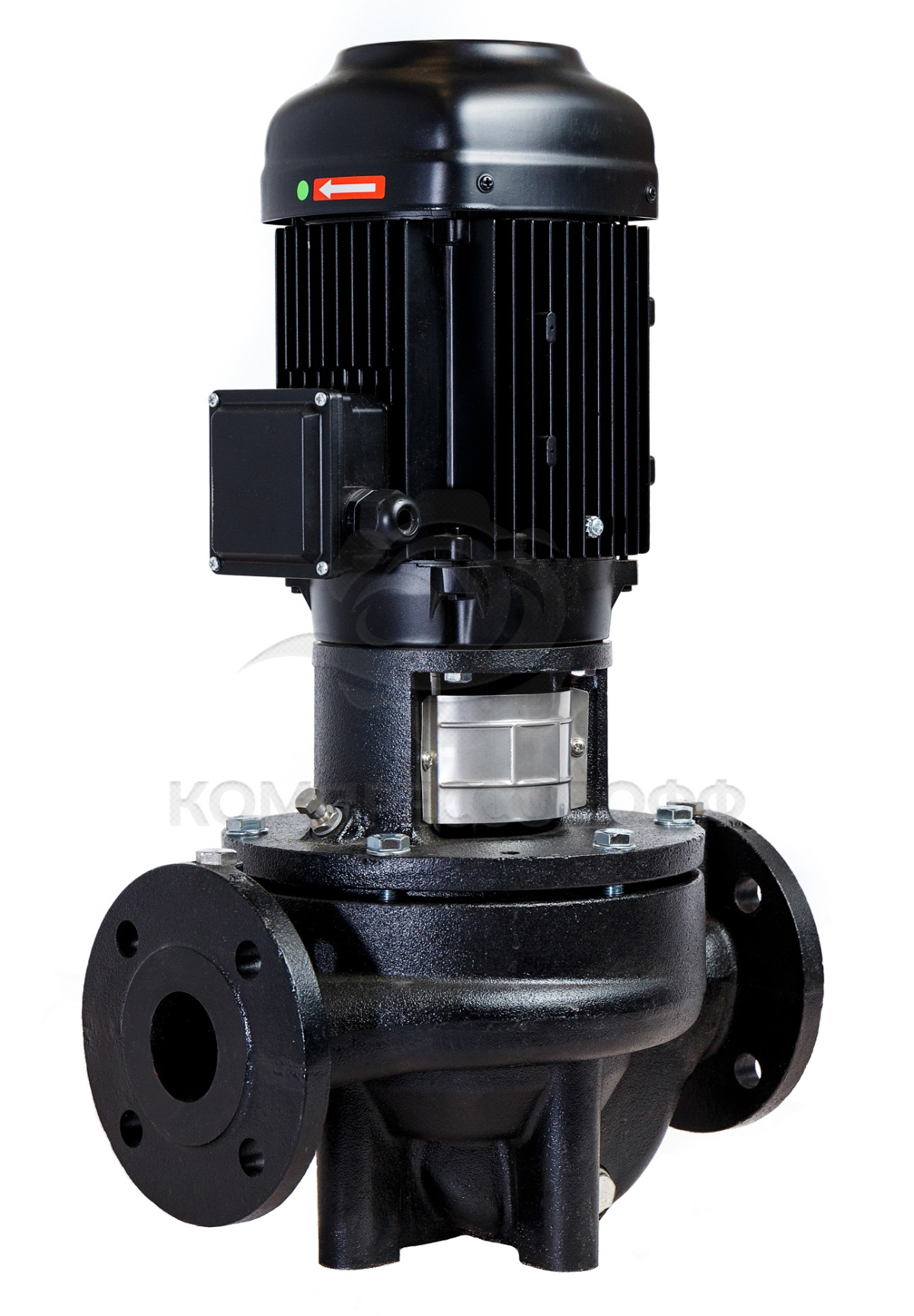

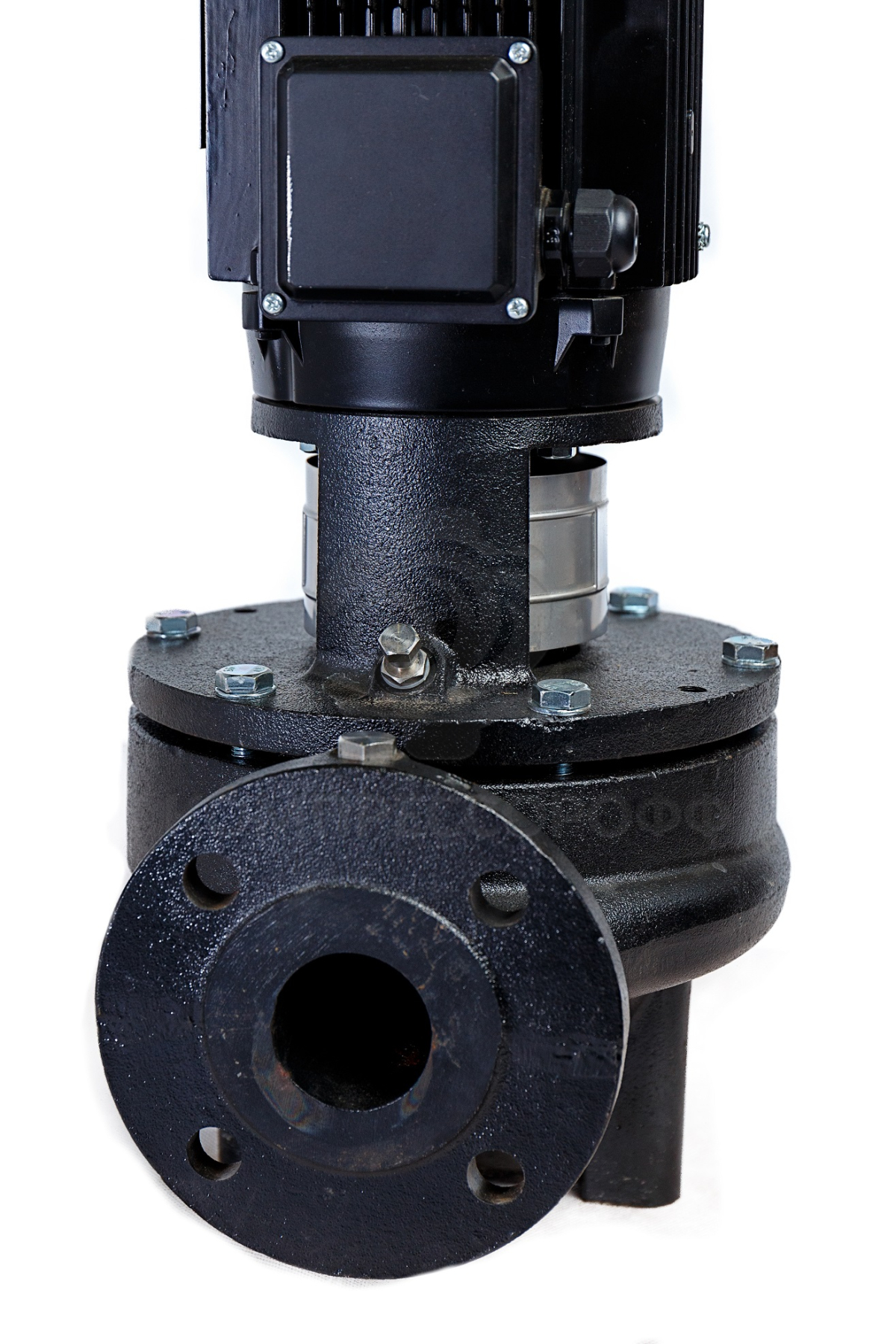

Циркуляционный насос Wellmix TG 100-27/2T. Основное изображение Циркуляционный насос Wellmix TG 100-27/2T. Дополнительное изображение 1

Циркуляционный насос Wellmix TG 100-27/2T

Код товара: 199421
Производительность
1667 л/мин
Напор
32 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 100
Выпускной патрубок
DN 100
Материал корпуса
чугун HT 200
Материал рабочего колеса
чугун HT 200
Мощность
11 кВт
Монтажная длина
550 мм
Максимальное рабочее давление
12 бар
Все характеристики
209 148 рублей
Купить Добавить в корзину
Производительность
1667 л/мин
Напор
32 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 100
Выпускной патрубок
DN 100
Материал корпуса
чугун HT 200
Материал рабочего колеса
чугун HT 200
Мощность
11 кВт
Монтажная длина
550 мм
Максимальное рабочее давление
12 бар
Ротор
сухой
Напряжение
400 В
Максимальная температура окружающей среды
+50 °С

Насосы серии TG – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Разрез насоса TG

1. Корпус насоса
2. Рабочее колесо
3. Торцевое уплотнение вала
4. Основание двигателя
5. Защитный кожух
6. Вал
7. Винт выпуска воздуха
8. Заправочная пробка


Область применения

Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:

  • отопления;
  • горячего водоснабжения (ГВС);
  • вентиляции;
  • кондиционирования.

Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

Материалы исполнения насосов



№ Деталь  Материал
1 Корпус насоса  Чугун HT 200
2 Рабочее колесо  Чугун HT 200
3 Торцевое уплотнение
4 Фонарь  Чугун
5 Защитный кожух  Нерж. сталь AISI 304
6 Вал  Сталь 45
7 Пробка для выпуска воздуха  Нерж. сталь AISI 304
8 Уплотнение  EPDM
9 Пробка  Нерж. сталь AISI 304

Гидравлические характеристики:


Размеры


Модель Размеры, мм Масса нетто, кг Масса брутто, кг
D B1 B2 B3 B4 B5 H1 H2 L1 L2 d1 d2 d3 d4 n-ød5
TG 100-9/2T 172 166 144 136 101 160 105 576 450 225 ø100 ø150 ø180 ø220 8-ø18 56 63
TG 100-15/2T 220 210 170 136 101 160 105 642 450 225 ø100 ø150 ø180 ø220 8-ø18 70 78
TG 100-17/2T 260 255 188 150 120 144 140 788 500 250 ø100 ø150 ø180 ø220 8-ø18 95 105
TG 100-22/2T 260 255 188 150 120 144 140 788 550 250 ø100 ø150 ø180 ø220 8-ø18 100 110
TG 100-27/2T 350 313 255 151 121 144 140 910 550 275 ø100 ø150 ø180 ø220 8-ø18 169 184
TG 100-33/2T 350 313 255 151 121 144 140 910 550 275 ø100 ø150 ø180 ø220 8-ø18 181 196
TG 100-40/2T 350 313 255 181 148 230 140 954 550 275 ø100 ø150 ø180 ø220 8-ø18 208 224

Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаTG
МодельTG 100-27/2T
Артикул производителя12019946
Масса нетто169 кг
