Циркуляционный насос Wellmix TG 65-22/2T
Циркуляционный насос Wellmix TG 65-22/2T

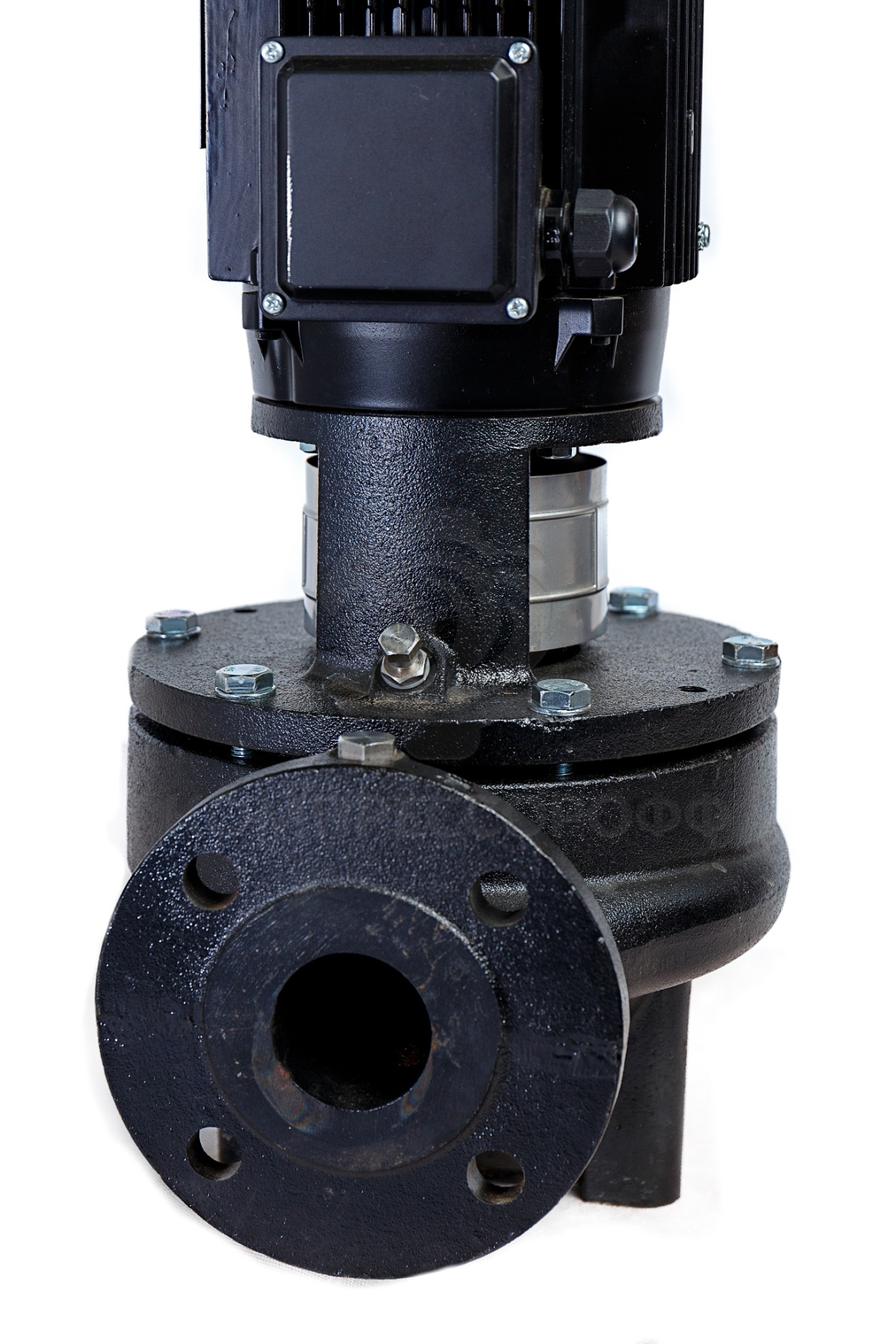

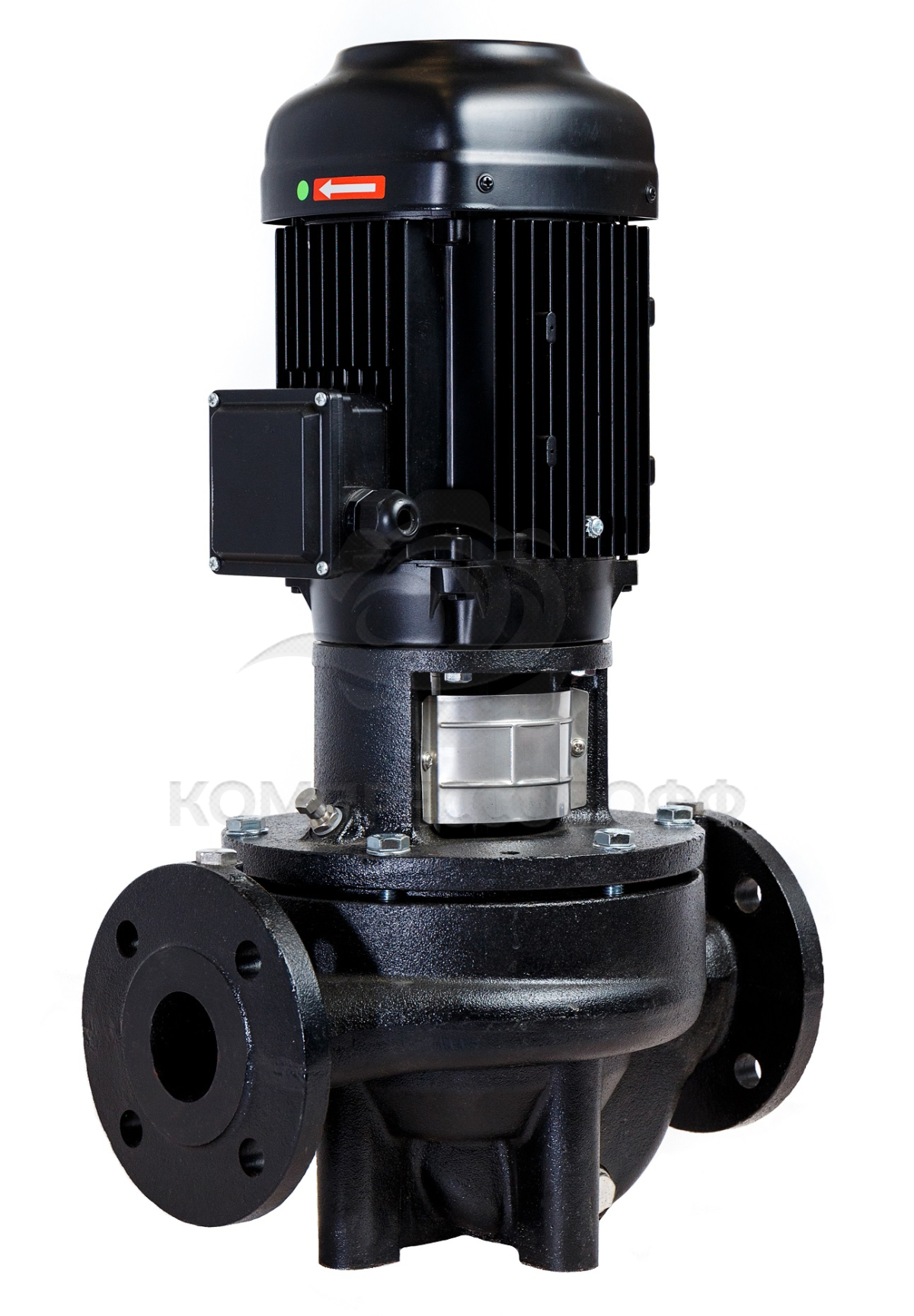

Циркуляционный насос Wellmix TG 65-22/2T. Основное изображение Циркуляционный насос Wellmix TG 65-22/2T. Дополнительное изображение 1

Циркуляционный насос Wellmix TG 65-22/2T

Код товара: 199405
Производительность
667 л/мин
Напор
25 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 65
Выпускной патрубок
DN 65
Материал корпуса
чугун НТ 200
Материал рабочего колеса
чугун HT 200
Мощность
4 кВт
Монтажная длина
360 мм
Максимальное рабочее давление
12 бар
Все характеристики
93 183 рублей
Купить Добавить в корзину
Производительность
667 л/мин
Напор
25 м
Стандарт подключения
фланец DIN
Всасывающий патрубок
DN 65
Выпускной патрубок
DN 65
Материал корпуса
чугун НТ 200
Материал рабочего колеса
чугун HT 200
Мощность
4 кВт
Монтажная длина
360 мм
Максимальное рабочее давление
12 бар
Ротор
сухой
Напряжение
400 В
Максимальная температура окружающей среды
+50 °С

Насосы серии TG – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Разрез насоса TG

1. Корпус насоса
2. Рабочее колесо
3. Торцевое уплотнение вала
4. Основание двигателя
5. Защитный кожух
6. Вал
7. Винт выпуска воздуха
8. Заправочная пробка


Область применения

Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:

  • отопления;
  • горячего водоснабжения (ГВС);
  • вентиляции;
  • кондиционирования.

Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

Материалы исполнения насосов



№ Деталь  Материал
1 Корпус насоса  Чугун HT 200
2 Рабочее колесо  Чугун HT 200
3 Торцевое уплотнение
4 Фонарь  Чугун
5 Защитный кожух  Нерж. сталь AISI 304
6 Вал  Сталь 45
7 Пробка для выпуска воздуха  Нерж. сталь AISI 304
8 Уплотнение  EPDM
9 Пробка  Нерж. сталь AISI 304

Гидравлические характеристики:


Размеры


Модель Размеры, мм Масса нетто, кг Масса брутто, кг
D B1 B2 B3 B4 B5 H1 H2 L1 L2 d1 d2 d3 d4 n-ød5
TG 65-15/2(T) 172 166 144 146 122 144 105 576 360 180 ø65 ø110 ø145 ø185 4-ø18 49 55
TG 65-19/2T 172 166 144 146 122 144 105 596 360 180 ø65 ø110 ø145 ø185 4-ø18 53 60
TG 65-22/2T 220 210 170 146 122 144 105 642 360 180 ø65 ø110 ø145 ø185 4-ø18 63 71
TG 65-30/2T 260 255 188 146 122 144 105 748 360 180 ø65 ø110 ø145 ø185 4-ø18 82 92
TG 65-34/2T 260 255 188 146 122 144 105 748 360 180 ø65 ø110 ø145 ø185 4-ø18 85 95
TG 65-40/2T 350 313 255 179 163 144 125 888 475 238 ø65 ø110 ø145 ø185 4-ø18 171 183
TG 65-50/2T 350 313 255 179 163 144 125 888 475 238 ø65 ø110 ø145 ø185 4-ø18 181 193
TG 65-61/2T 350 313 255 179 163 144 125 932 475 238 ø65 ø110 ø145 ø185 4-ø18 198 214


Wellmix
Флаг   Россия — родина бренда
Флаг   Китай — страна производства
Гарантия производителя 24 месяца
на оборудование Wellmix
Модельная линейкаTG
МодельTG 65-22/2T
Артикул производителя12019964
Масса нетто63 кг
