Винтовой компрессор: принцип работы
17 января 2018
Их изобрел и запатентовал шведский изобретатель Альф Лисхольм еще в 1932 году и являются одним из самых распространенных типов оборудования для производства сжатого воздуха.

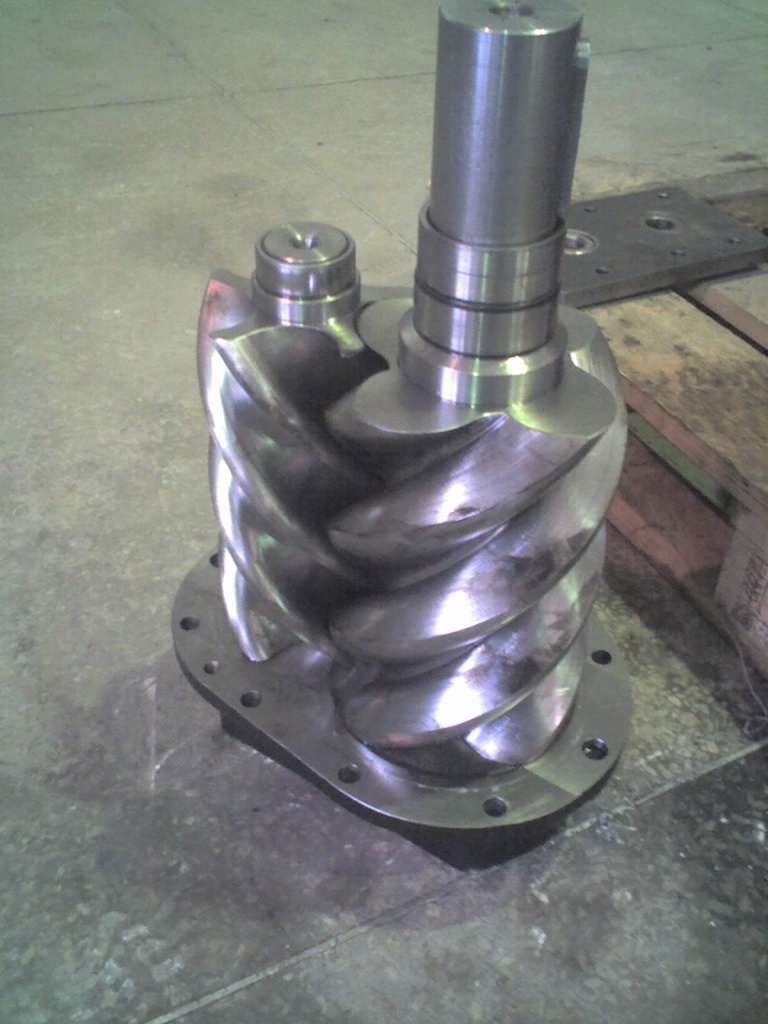

Винты винтового механизма компрессора
Устройство винтового компрессора
Винтовой блок компрессора — основная рабочая часть устройства. Он состоит из двух идеально подогнанных друг к другу параллельно расположенных роторов (для их изготовления используются технологии высокоточной нарезки, и отклонение по размерам не может превышать 10 микрон). Один винт имеет выпуклый профиль, другой — вогнутый. В процессе вращения расстояние между лопастями сокращается, что ведет к компрессии воздуха и повышению давления внутри устройства.

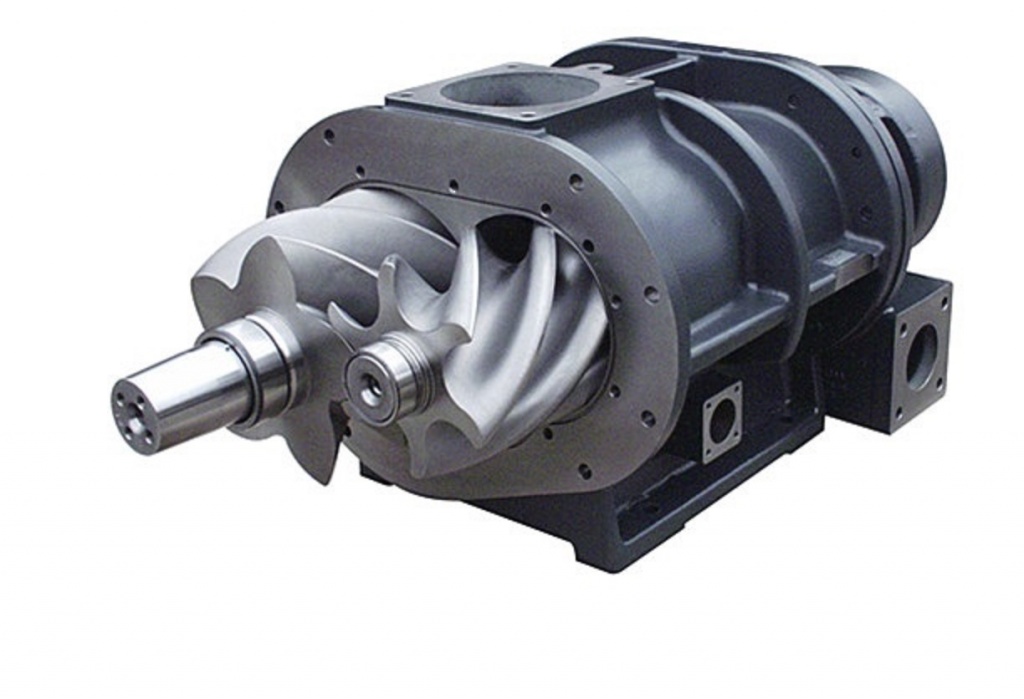

Винтовой блок компрессора
Устройство винтовой пары
Конструкция винтовой пары зависит от разновидности компрессора. В масляных (маслозаполненных) установках один винт — ведущий, второй — ведомый. При этом для исключения трения в роторную пару постоянно впрыскивается минеральное или органическое масло, которое смазывает конструкцию и способствует ее охлаждению. Такие компрессоры могут долгое время работать без пауз, у них длительный срок службы, однако встает вопрос очистки производимого сжатого воздуха от масляных примесей.
Безмасляные агрегаты в свою очередь делятся на установки сухого сжатия и компрессоры с водозаполнением. В водозаполненных устройствах масло заменено на воду. В безмасляных компрессорах оба винта оснащаются электромоторами и синхронно вращаются, не контактируя между собой. Путь подачи воздуха и путь масла, используемого для смазки остальных частей компрессора в таких установках не пересекаются, что позволяет получить на выходе воздух высокого качества — однако длительность непрерывной работы у таких компрессоров меньше, чем у масляных, а винтовая пара изнашивается быстрее.

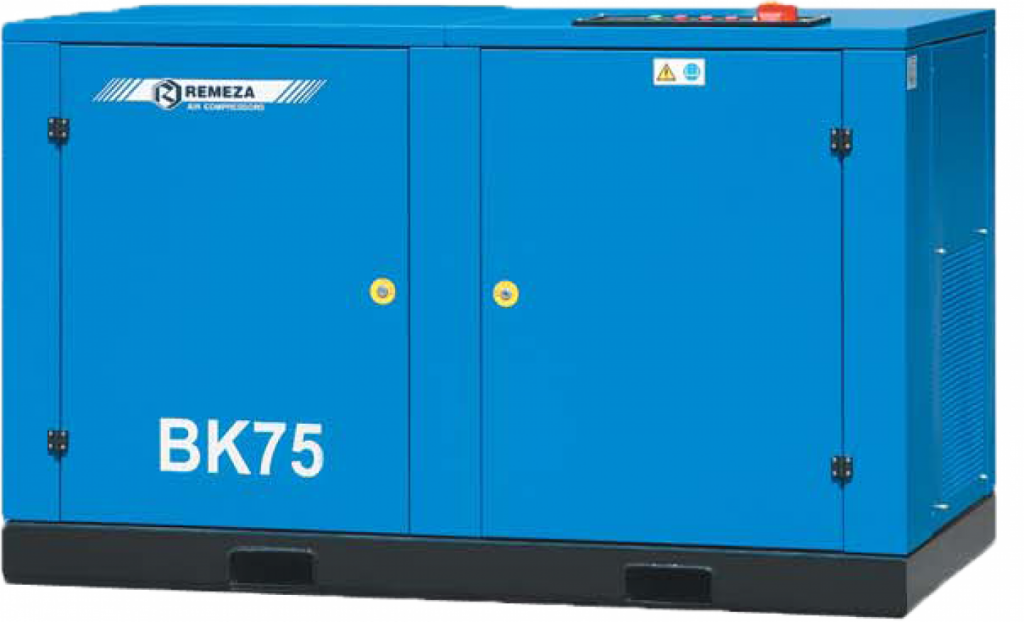

Безмаслянный винтовой компрессор Remeza ВК 75 2,5
Ключевые принципы работы винтового компрессора
В зависимости от разновидности компрессора и особенностей модельного ряда конкретного производителя конструкция устройства может отличаться, однако ключевые принципы работ остаются неизменными. Рассмотрим работу винтового компрессора на примере масляного устройства.
1. Атмосферный воздух поступает в компрессор через вентилятор и входной всасывающий воздушный фильтр, позволяющий очистить воздух от пыли, грязи, твердых частиц и других примесей. Фильтрация может быть и многоступенчатой — в таком случае воздух сначала проходит через предварительный фильтр воздухозаборника, а затем поступает на фильтр, находящийся у входного клапана. Входной клапан оснащен пневмоуправлением, и регулирование его работы позволяет варьировать производительность компрессора или переключать его на холостой режим работы. Наличие клапана позволяет при остановке компрессора избежать выбросов масла и сжатого воздуха.
2. Воздух поступает в винтовой блок. Вращение винтов от электромотора обеспечивается при помощи ременной или муфтовой передачи, в ряде моделей для этой цели используются редукторы. Скорость вращения является регулируемой — при ее повышении производительность компрессорной установки растет, однако максимальное рабочее давление падает.
3. Воздушный поток поступает в маслоотделитель, где закручивается в вихреобразный поток. Под действием центробежной силы частицы масла отделяются. Маслоотделительный фильтр завершает процесс очистки, позволяя избавиться от остаточных паров смазочного материала. Отработанное масло поступает на масляные фильтры, которые очищают его от примесей и возвращают на винтовую пару. Для охлаждения горячего масла используются термостаты, оснащенные охлаждающими радиаторами и специальные маслоохладительные резервуары.
4. Сжатый воздух поступает в воздухоохладитель, где его температура снижается до той, которая необходима потребителю. В процессе охлаждения воздух еще и осушается — сконденсированная влага оседает и впоследствии удаляется посредством сливных устройств.
Компрессорные установки оснащаются реле давления (в современных высокотехнологичных установках они могут заменяться электронной системой управления), что позволяет установке работать в автоматическом режиме.
Такой принцип действия обеспечивает винтовым компрессорам целый ряд преимуществ. Расход масла у них в разы меньше, чем у поршневых установок — соответственно, и качество производимого воздуха даже у маслозаполненных компрессоров значительно выше. Кроме того, такие компрессоры отличаются пониженным уровнем вибраций и шума — что в сочетании с компактностью и разумным весом делает возможной их установку непосредственно в рабочих помещениях, причем без обустройства фундамента. Винтовые компрессоры — надежное, безопасное и достаточно простое в эксплуатации оборудование с большими межсервисными интервалами, а наличие автоматизированных систем управления позволяет ему работать в полностью автономном режиме.
