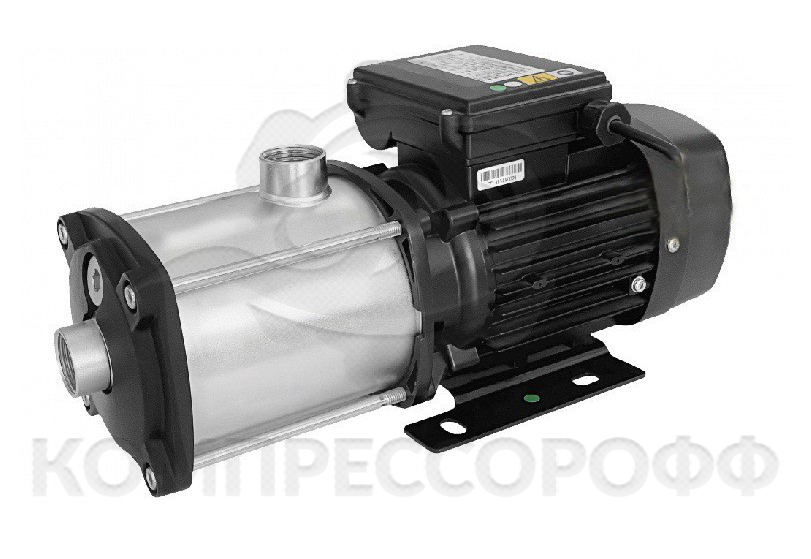

Поверхностный насос Wellmix CMI 1-20T-BACE

Код товара: 202141

Производительность: 17 л/мин
Напор: 20 м
Стандарт подключения: резьба G
Максимальное рабочее давление: 10 бар
Мощность: 0.25 кВт
Напряжение питания: 400 В
Ориентация установки: горизонтальный
Многоступенчатый: да
Гидроаккумулятор: нет
Материал корпуса: нержавеющая сталь AISI 304

Все характеристики

Добавить в корзину

Характеристики
Описание

Производительность: 17 л/мин
Напор: 20 м
Стандарт подключения: резьба G
Максимальное рабочее давление: 10 бар
Мощность: 0.25 кВт
Напряжение питания: 400 В
Ориентация установки: горизонтальный
Многоступенчатый: да
Гидроаккумулятор: нет
Материал корпуса: нержавеющая сталь AISI 304
Материал рабочего колеса: нержавеющая сталь AISI 304
Выпускной патрубок: 1"
Всасывающий патрубок: 1"
Максимальная температура окружающей среды: +50 °С

ОБЩИЕ СВЕДЕНИЯ

CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.

ОСОБЕННОСТИ КОНСТРУКЦИИ

–    все компоненты гидравлической части выполнены из нержавеющей стали
–    многоступенчатые камеры с рабочими колеса находятся в едином корпусе
–    рабочие колеса смонтированы на единый вал с электродвигателем
–    компактные габаритные размеры

ОБЛАСТИ ПРИМЕНЕНИЯ

–    перекачивание воды в системах водоснабжения;
–    повышение давления в высотных зданиях, промышленных установках;
–    перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
–    перекачивание производственных технологических жидкостей;
–    перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
–    системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.

КОНСТРУКЦИЯ

№	Наименование	№	Наименование
1	Транспортировочная заглушка	12	Рабочее колесо
2	Заглушка	13	Промежуточная рабочая камера
3	Уплотнительное кольцо	14	Длинная втулка
4	Стяжной болт	15	Диффузор
5	Передняя крышка насоса	16	Короткая втулка
6	Корпус насоса	17	Шайба
7	Уплотнительное кольцо	18	Торцевое уплотнение
8	Гайка	19	Уплотнительное кольцо
9	Гравёр	20	Клеммная коробка
10	Гайка прижимная	21	Электродвигаель
11	Первая рабочая камера

ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Ча- стота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.

Модель	Артикул	Qном, м3/ч	Нном, м	Р2, кВт	Напряжение, В	Ток, А	Защита по току	Масса, кг
CMI 1-20-BACE	28019999	1	18	0,25	1х220	2	есть	7,6
CMI 1-20T-BACE	28019998	1	18	0,25	3х380	0,7	нет	7,6
CMI 1-30-BACE	28019997	1	26	0,25	1х220	2	есть	8
CMI 1-30T-BACE	28019996	1	26	0,25	3х380	0,7	нет	8
CMI 1-40-BACE	28019995	1	33	0,37	1х220	2,4	есть	8,3
CMI 1-40T-BACE	28019994	1	33	0,37	3х380	1	нет	8,3
CMI 1-50-BACE	28019993	1	38	0,37	1х220	2,4	есть	8,6
CMI 1-50T-BACE	28019992	1	38	0,37	3х380	1	нет	8,6
CMI 1-60-BACE	28019991	1	46	0,37	1х220	2,4	есть	9
CMI 1-60T-BACE	28019990	1	46	0,37	3х380	1	нет	9
CMI 1-70-BACE	28019989	1	53	0,55	1х220	3,8	есть	10
CMI 1-70T-BACE	28019988	1	53	0,55	3х380	1,4	нет	10

Модель	Размеры, мм
Модель	L1	L2	L3	L4	H	B1	B2
CMI 1-20-BACE	318	128	96	68	170	158	125
CMI 1-20T-BACE	318	128	96	68	174	158	125
CMI 1-30-BACE	318	128	96	68	170	158	125
CMI 1-30T-BACE	318	128	96	68	174	158	125
CMI 1-40-BACE	336	146	96	86	170	158	125
CMI 1-40T-BACE	336	146	96	86	174	158	125
CMI 1-50-BACE	354	164	96	104	170	158	125
CMI 1-50T-BACE	354	164	96	104	174	158	125
CMI 1-60-BACE	390	199	96	140	170	158	125
CMI 1-60T-BACE	390	199	96	140	174	158	125
CMI 1-70-BACE	415	199	96	140	180	158	125
CMI 1-70T-BACE	415	199	96	140	188	158	125
